Чертеж поделки «Тауэрский мост».
Попробуйте выпилить вот такой Тауэрский мост.
Работа сложная.
Такая поделка наверняка приглянется Вашим близким разместив ее на видном месте, например, на полке. Для изготовления такой поделки Вам понадобятся следующие:
Инструменты по выпиливанию.
Подготавливаем свой рабочий стол
Первым делом Вам необходимо подготовить свой стол, на котором Вы будете работать. На нем не должно быть лишних вещей и каждый инструмент должен находиться под рукой. Не у всех есть свой рабочий стол и наверняка уже задумались над его созданием. Сделать стол не сложно — сложно выбрать для него место в доме. Идеальный вариант — это утепленный балкон, на котором Вы в любой момент сможете выполнить поделку. Я уже писал про подготовку стола в отдельной статье и постарался как можно подробнее описать весь процесс его создания. Если Вы не знаете как подготовить свое рабочее место, то прочитайте следующую Статью. После того как завершили процесс создания стола, попробуйте приступить к выбору вашей будущей поделки.
Выбираем качественный материал
Основной материал — это фанера. Выбор ее всегда сложен. Каждый из нас наверняка сталкивался с такой проблемой как расслаивание фанеры с торцевой части и задавался таким вопросом, от чего же такое расслаивание? Ну как же, в основном это из-за некачественной фанеры. Если Вы взяли лобзик в руки не в первый раз, то можно подобрать фанеру из остатков от предыдущей поделки. Если же Вы новичок в выпиливании и у Вас нет фанеры, то купите ее в строительном магазине. Выбрать материал для выпиливания всегда сложно. Выбирать фанеру нужно всегда внимательно, чаще смотреть на пороки дерева (сучки, трещины) и делать выводы. Сложность выбора фанеры заключается в том, что как бы ни прогадать ее пороки и срок хранения. К примеру, купили Вы фанеру, зачистили ее, перевели чертеж и вдруг она начала расслаиваться. Конечно же, такое бывало почти у каждого и это ох как неприятно. Так что лучше уделить внимание при выборе и выбрать хорошую фанеру. Я написал специальную Статью, в которой поэтапно описаны все принципы выбора фанеры.
Зачистка фанеры
Зачищаем нашу фанеру при помощи наждачной бумаги. Как Вы уже знаете, для зачистки фанеры в выпиливании применяют «Среднезернистую» и «Мелкозернистую» шкурку. В строительных магазинах Вы наверняка видели шкурки (по-другому наждачная бумага), именно они нам и понадобятся. В работе Вам понадобится «Крупнозернистая», «Среднезернистая» и «Мелкозернистая» шкурка. У каждой из них свое свойство, но совсем разное напыление, при котором она и классифицируется. «Крупнозернистая» шкурка служит для обработки грубой фанеры, т.е. у которой множество пороков, сколов, а так же трещин.
«Среднезернистая» шкурка служит для обработки фанеры после «Крупной» шкурки и имеет небольшое напыление. «Мелкозернистая» или по другому «Нулевка». Такая наждачная бумага служит завершающим процессом зачистки фанеры. Она придает фанере гладкость, а следовательно фанера будет приятна на ощупь. Шлифуйте заготовленную фанеру поэтапно, начиная со среднезернистой и заканчивая мелкой наждачной. Шлифовку осуществляйте вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцевой на свету и шелковистой на ощупь. Как лучше подготовить фанеру к выпиливанию и какую наждачную бумагу лучше выбрать Читайте здесь. После зачистки проверьте фанеру на заусенцы и на небольшие неровности. Если нет видимых дефектов, то можно преступать к процессу перевода чертежа.
Перевод чертежа
Для меня перевод чертежа был всегда главным процессом в работе. Я расскажу Вам пару правил, а так же советов для качественного перевода чертежа. Многие переводят чертеж на фанеру не только при помощи карандаша и копировки, но и при помощи «Черной ленты», склеивают чертеж с фанерой, затем смывают чертеж водой и на фанере остается разметка чертежа. Вообще способов много, но я расскажу о самом распространенном способе. Для перевода чертежа на заготовленную фанеру необходимо использовать копировку, линейку, острый карандаш и не пишущую ручку. Чертеж закрепите, в фанере при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Чертеж часов расположите так, чтобы как можно экономичнее использовать лист фанеры. Переводите чертеж при помощи не пишущей ручки и линейки. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка.
Просверливаем отверстия в деталях
Как Вы уже заметили, что в деталях присутствуют части пазов, которые необходимо выпилить изнутри. Чтобы выпилить такие детали необходимо просверлить в них отверстия про помощи ручной дрели или, как по старинке проделать отверстия шилом. Кстати, диаметр отверстия должен быть не менее 1-мм иначе можно повредить элементы чертежа, которые, увы, иногда, сложно восстановить. Чтобы при просверливании отверстий не повредить Ваш рабочий стол необходимо подложить под заготовку дощечку, чтобы не повредить рабочий стол. Просверливать отверстия одному всегда трудно и поэтому попросите товарища помочь Вам в вашем деле.
Выпиливание деталей
Правил по выпиливанию много, но основываться нужно к самым распространенным. Первым делом необходимо выпилить внутренние детали, только потом по наружному узору. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным вами линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, не стоит переживать. Такие скосы, неровности можно удалить при помощи плоских напильников или «Крупнозернистой» шкуркой.
Отдых
При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можетеПосмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.
Зачистка Деталей
Зачищать детали будущей поделки нужно всегда тщательно. В самом начале работы Вы уже зачищали фанеру наждачной бумагой. Сейчас Вам предстоит уже малая часть зачистки фанеры. «Среднезернистой» шкуркой зачищайте ребра деталей и заднюю часть фанеры. «Мелкозернистая» шкурка считается завершающей стадией зачистки деталей. Мелкой шкуркой лучше зачищать лицевую часть деталей. При обработке фанеры не торопитесь. Можно воспользоваться и закругленным напильником, при помощи которого удобно зачищать внутреннюю часть отверстий. Старайтесь, чтобы детали получились без заусенцев и неровностей.
Сборка деталей
Сборка деталей нашей поделки здесь не такая уж и сложная. Для того чтобы осуществить правильную сборку деталей Вам необходимо прочитать следующую Статью, в которой подробно написано обо всех мелочах сборки. После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.
Склеиваем детали
Склеивать детали полки необходимо при помощи клея «ПВА» или «titan». Много клея лить не нужно. Собранную поделку на клею лучше связать прочной нитью, затянуть и положить на просушку. Поделка склеивается примерно 10-15 минут.
Выжигание поделки
Чтобы украсить нашу поделку узором (к примеру, по краям поделки) Вам понадобится электровыжигатель. Красиво выжечь узор бывает очень сложно. Выжигать узоры, нужно предварительно нарисовав узор карандашом. Как работать с электровыжигателем и добавить узоры на полку Вы можете Прочитать здесь.
Лакировка поделки
По желанию можно преобразить нашу поделку, покрыв ее лаком «По дереву» лучше бесцветным. Читайте как лучше Лакировать поделку. Постарайтесь выбрать качественный лак. Лакирование производите при помощи специальной кисти «Для клея». Не торопитесь. Старайтесь не оставлять видимых разводов и царапинок на поделке.
chudo-lobzik.ru
История Тауэрского моста — Мастерок.жж.рф — LiveJournal
Даже те, кто никогда не был в Англии, сразу же его узнают. Каждый год его посещают тысячи туристов. Ежедневно по нему проезжают жители Лондона, скорее всего, даже не задумываясь в этот момент о его истории. Это Тауэрский мост – один из символов Лондона.
История Тауэрского моста, который не следует путать с соседним Лондонским мостом, связана с находящимся рядом лондонским Тауэром. В 1872 году английский парламент рассмотрел законопроект о строительстве моста через Темзу. Хотя комендант Тауэра был против этой идеи, парламент решил, что городу нужен еще один мост, который бы эффектно гармонировал с архитектурой лондонского Тауэра. Тауэрский мост, какой он есть сегодня, обязан своим появлением решению парламента.
Фото 1.
В XVIII и XIX веках Темзу пересекало множество мостов. Самый известный из них – Лондонский мост. К 1750 году он стал очень шатким, к тому же на мосту постоянно образовывались пробки. Возле моста скапливались суда со всего мира, ожидая, когда появится место в переполненной гавани.
В то время Темза была буквально заполнена различными судами, так что можно было пройти несколько километров по палубам стоящих у причалов кораблей.
В феврале 1876 года лондонские власти объявили открытый конкурс на проект нового моста. Согласно требованиям, мост должен быть достаточно высоким, чтобы под ним могли проходить массивные торговые суда, а также обеспечивать непрерывное движение людей и повозок. На конкурс было прислано около 50 интересных проектов!
Большинство конкурсантов предлагали варианты высоких мостов со стационарными пролетными строениями. Но они имели два общих недостатка: расстояние над поверхностью воды во время прилива было недостаточным для прохода судов с высокими мачтами, а подъем на мост – слишком крутым для тянущих повозки лошадей. Один из архитекторов предложил проект моста, в котором люди и повозки поднимались на высокий мост с помощью гидравлических лифтов, другой – мост с кольцевыми частями и раздвижными настилами.
Однако самым реалистичным проектом был признан подъемно-раскрывающийся мост сэра Хораса Джонса, главного архитектора города. Несмотря на все достоинства проекта, решение о его выборе затягивалось, и тогда Джонс в сотрудничестве со знаменитым инженером Джоном Вулфом Барри разработал еще один новаторский мост, устранив в новом проекте все недостатки первого. Барри, в частности, предложил Джонсу сделать верхние пешеходные дорожки, которых в первоначальном проекте не было.
Фото 2.
По просьбе муниципалитета городской архитектор Хорас Джонс разработал проект разводного моста в готическом стиле, который должны были построить ниже по течению от Лондонского. Под таким мостом могли бы свободно проходить корабли, направлявшиеся к докам вверх по Темзе. Проект моста имел одну особенность, которую многие посчитали оригинальным решением.
Хорас Джонс много путешествовал. Когда он был в Нидерландах, небольшие разводные мосты, перекинутые через каналы, вдохновили его на создание подъемного моста с противовесом. Джонс и его помощники разработали проект такого моста и решили использовать необычные методы строительства, сочетая стальные конструкции с каменной кладкой. Так возник известный всему миру облик Тауэрского моста.
Фото 3.
После трех недель бурного обсуждения проект Джонса–Барри был одобрен. На создание грандиозного сооружения выделили огромнейшую по тем временам сумму £585 000. Разработчики моста в одночасье стали очень богатыми людьми – их гонорар составил £30 000. В 1886 году началось строительство, но в мае 1887 года, еще до завершения укладки фундамента, Джонс внезапно умер, и вся ответственность легла на инженера Барри. Последний пригласил себе в помощники талантливого архитектора Джорджа Стивенсона, благодаря которому мост претерпел ряд стилистических изменений.
Стивенсон был поклонником готической архитектуры Викторианской эпохи и выразил свои пристрастия в проекте моста. Он же решил выставить стальные фермы моста напоказ: новый конструкционный материал – сталь – в то время был в моде, и это было в духе времени.
Тауэрский мост украшен двумя башнями, которые соединены двумя переходами для пешеходов, поднятыми на высоту 34 метров над проезжей частью и 42 метров над водой. Дороги с обоих берегов Темзы ведут к подъемным крыльям моста. Эти огромные полотна весят примерно 1200 тонн каждое и раскрываются, образуя угол в 86 градусов. Благодаря этому под мостом свободно могут проходить суда грузоподъемностью до 10000 тонн.
Фото 4.
Для пешеходов конструкцией моста предусматривалась возможность пересекать мост даже во время развода пролёта. Для этой цели, кроме обычных тротуаров, расположенных по краю проезжей части, в средней части были сконструированы пешеходные галереи, соединяющие башни на высоте 44 метров. Попасть в галерею можно было по лестницам, расположенным внутри башен. С 1982 года галерея используется как музей и смотровая площадка.
Только для строительства башен и пешеходных галерей понадобилось более 11 тыс. тонн стали. Чтобы лучше защитить металлическую конструкцию от коррозии, башни были облицованы камнем, архитектурный стиль строения определяется как готический.
Фото 5.

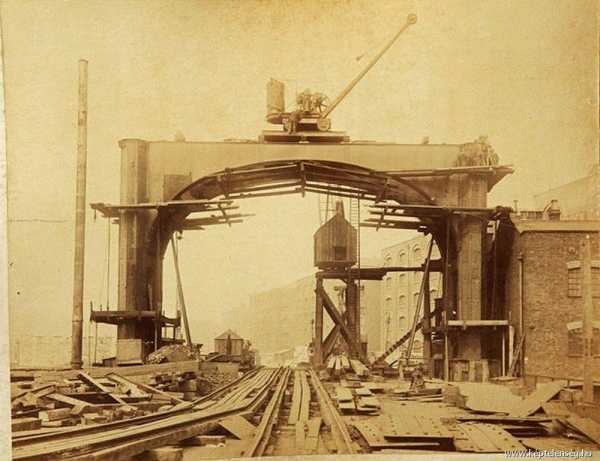

Кстати, вот эти фотографий цвета сепия, датируемые 1892 годом, запечатлели строящийся Тауэрский мост, одну из главных достопримечательностей Великобритании.
Последние пять лет фотографии пролежали в чемодане под кроватью пожелавшего остаться неизвестным жителя Вестминстера, который нашел их в мусорном контейнере во время сноса одного из зданий. Помимо фото, он обнаружил несколько бухгалтерских книг. Мужчина рассказывает, что отнес книги в музей Тауэрского моста и попытался рассказать служащим, что у него есть еще и фотографии, но его даже не захотели слушать, заявив, что фотографий у них и без того более чем достаточно. Мужчина признается, что просто не знал, что делать с фотографиями – а потому сложил их в чемодан и поставил его под кровать.
Фото 6.
Так бы они там и лежали, если бы однажды обладатель необычной находки не решил рассказать о фотографиях своему соседу Питеру Бертхуду, работающему в Вестминстере экскурсоводом. Питер вспоминает, что собственным глазам не поверил, увидев уникальные фотографии. Он провел несколько дней, изучая альбомы и документы, пытаясь выяснить, известны ли эти фотографии специалистам – и обнаружил, что никто даже не подозревает об их существовании!
Тауэрский мост – самый низко расположенный в течении Темзы мост (он первым встречается, если подниматься по ней из Северного моря) и единственный из всех мостов, который является разводным.
Фото 7.

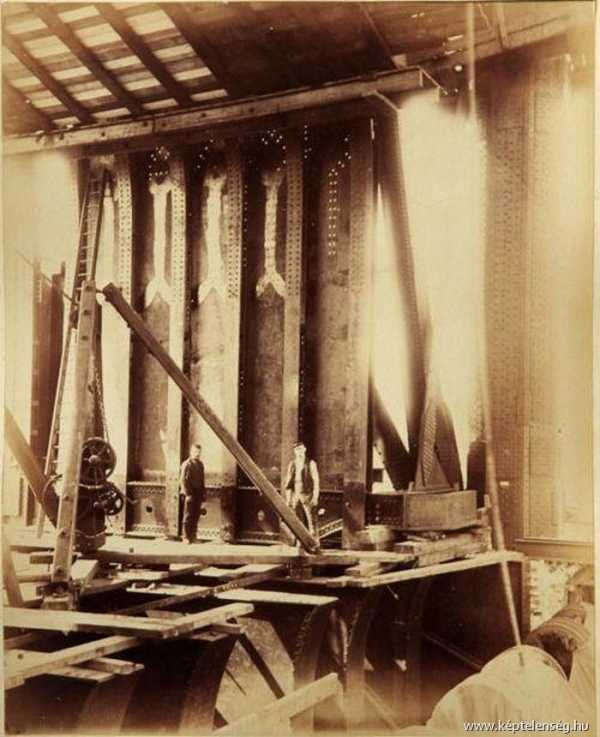

На фотографиях запечатлена стальная основа моста, о существовании которой многие даже не догадываются – ведь внешняя часть моста облицована камнем. Архитектором моста был Гораций Джоунс, которого после его смерти сменил на посту Джон Вольф-Бэрри. Именно он настоял на том, чтобы мост был облицован камнем.
Питер Бертхуд называет эту фотографию своей любимой. «Эти люди ведь даже не догадывались, что возводят памятник архитектуры», – говорит он.
Фото 8.
Свое название мост получил благодаря соседству с Тауэром: северный конец моста располагается около юго-восточного угла Тауэра, а параллельно восточной стене Тауэра идёт дорога, являющаяся продолжением Тауэрского моста.
К моменту строительства Тауэрского моста разводные конструкции уже давно не были чем-то удивительным. Но примечательность Тауэрского моста заключалась в том, что его подъем и опускание были поручены сложной технике. Причем никогда ранее в мостах не применялась в таких масштабах гидравлика. В Санкт-Петербурге, например, в то время для разводки мостов обычно применяли труд рабочих, который со временем был заменен работой водяных турбин, питавшихся от городского водопровода.
Фото 9.
Тауэрский мост работал от паровых двигателей, те вращали насосы, которые создавали в системе высокое давление воды в гидроаккумуляторах. От них «питались» гидромоторы, которые при открытии вентилей начинали вращать коленчатые валы. Последние передавали крутящий момент шестерням, которые в свою очередь вращали зубчатые сектора, обеспечивавшие подъем и опускание крыльев моста. Глядя на то, какими массивными были подъемные крылья, можно подумать, что на шестерни приходились чудовищные нагрузки. Но это не так: крылья были снабжены тяжелыми противовесами, которые помогали гидромоторам.
Под южным концом моста находились четыре паровых котла. Они топились углем и производили пар с давлением 5—6 кг/см2, вырабатывая необходимую энергию для работы огромных насосов. Включаясь, эти насосы подавали воду под давлением 60 кг/см2.
Фото 10.
Поскольку для развода моста всегда нужна была энергия, в шести больших аккумуляторах под огромным давлением находился запас воды. Вода из аккумуляторов поступала к восьми двигателям, которые поднимали и опускали разводные части моста. Различные механизмы приходили в движение, ось диаметром 50 сантиметров начинала вращаться, и полотна моста поднимались. Мост разводился всего лишь за одну минуту!
Фото 11.
Фото 12.
Фото 13.
Фото 14.
Фото 15.
Фото 16.
Постройка Тауэрского моста началась в 1886-м году и была завершена через 8 лет. Торжественное открытие нового моста состоялось 30 июня 1894 года Принцем Уэльским Эдуардом и его супругой принцессой Александрой.
Фото 17.
Питер Бертхуд с фотографиями Тауэрского моста у себя дома в Лондоне.
Фото 18.
Сегодня двигатели работают на электричестве. Но, как и прежде, при разводе Тауэрского моста поток машин останавливается, а пешеходы и туристы заворожено смотрят, как поднимаются огромные крылья моста.
Звучит предупреждающий сигнал, шлагбаумы закрываются, последняя машина съезжает с моста, и контролеры сообщают, что мост свободен. Четыре соединительных болта бесшумно выдвигаются, и крылья моста взмывают вверх. Теперь все внимание обращено на реку. Будь то буксир, прогулочный катер или парусник, все с интересом наблюдают, как судно проходит под мостом.
Фото 19.
Через несколько минут звучит уже другой сигнал. Мост закрывается, и шлагбаумы поднимаются. Велосипедисты быстро занимают место перед вереницей стоящих в ожидании машин, чтобы первыми промчаться по мосту. Еще несколько секунд, и Тауэрский мост вновь ожидает сигнала, чтобы пропустить очередное судно.
Самые любопытные не довольствуются лишь тем, что просто наблюдают за работой моста. Они поднимаются на лифте в северную башню, где находится музей Тауэрского моста, чтобы побольше узнать об истории его создания и посетить выставку, на которой электронная кукла знакомит посетителей с интересными подробностями.
Фото 20.
1990 год
Фото 21.
На выставленных картинах можно увидеть, как над созданием моста трудились талантливые инженеры, и как проходила торжественная церемония открытия. А на стендах и старинных фотографиях в коричневатых тонах запечатлено величественное здание Тауэрского моста.
С высоты пешеходного перехода перед посетителями открывается потрясающий вид на Лондон. Если посмотреть на запад, можно увидеть собор Святого Павла и здания банков на территории Лондонского Сити, а также возвышающийся вдалеке Телеком Тауэр.
Фото 22.
Тех, кто на восточной стороне ожидает увидеть доки, ждет разочарование: их перенесли вниз по течению, подальше от современного мегаполиса. Вместо этого перед взором предстает перестроенный район Доклэндс, поражающий своими зданиями и постройками, выполненными в стиле модерн.
Необыкновенный, захватывающий, потрясающий – именно такой вид открывается с этого знаменитого моста, визитной карточки Лондона. Если вы окажетесь в Лондоне, почему бы ни познакомиться поближе с Тауэрским мостом? Этот шедевр архитектуры навсегда оставит в вашей памяти неизгладимые впечатления.
Фото 23.
Интересные факты
В 1968 году бизнесмен из штата Миссури (США) Роберт Маккаллох приобрёл предназначенный к сносу старый «Лондонский мост». Мост разобрали и перевезли в Америку.
Каменные блоки, которые были вмонтированы в качестве облицовки в железобетонную несущую конструкцию моста, установили у канала рядом с городом Лейк-Хавасу-Сити, Аризона (США).
Легенда гласит, что Маккаллох приобрёл «Лондонский мост» приняв его за «Тауэрский мост» один из главных символов туманного Альбиона. Маккаллох и один из членов городского совета столицы Айвен Лакин, который курировал данную сделку, отрицают такую интерпретацию событий.
Тауэрский мост в Лондоне является настоящим произведением искусства архитекторов, а также величайшей достопримечательностью Лондона и в целом Великобритании, которую хотя бы раз, но обязательно стоит увидеть на живо.
Официальное название: Tower Bridge;
Тип конструкции: Висячий мост, Разводной мост;
Основной пролёт: 61 м;
Общая длина: 244 м;
Область применения: пешеходный, автомобильный;
Пересекает: Темзу;
Открытие: 1894;
Местонахождение: Tower Bridge road, london;
Официальный сайт: www.towerbridge.org.uk
Фото 24.
Каждое из крыльев весит около двух тысяч тонн и снабжено противовесом, который минимизирует необходимые усилия, требующиеся для развода моста за минуту.
Первоначально пролёт приводился в движение при помощи водяной гидравлической системы, с рабочим давлением 50 бар. Вода аккумулировалась двумя паровыми установками общей мощностью 360 л.с. Система была создана компанией «W. G. Armstrong Mitchell».
В 1974 году водяную гидравлическую систему заменили на масляную с электрическим приводом. Для удобства пешеходов в спроектированной конструкции моста была предусмотрена возможность пересекать его даже во время процесса развода пролёта.
Для этой цели, кроме стандартных тротуаров, расположенных по краям проезжей части, в средней части были сконструированы и введены пешеходные галереи, которые соединяют башни на высоте 44-х метров. Добраться до галерей можно было при помощи лестниц, находящихся внутри самих башен.
С 1982 года галереи используются исключительно как смотровая площадка и музей. Следует отметить, что для возведения пешеходных галерей и башен потребовалось более 11 тысяч тонн стали.
Для лучшей защиты металлических конструкций от коррозии, башни Тауэрского моста в Лондоне были облицованы камнем. Архитектурный стиль построенных строений определяется как готический.
Фото 25.
Общая стоимость построенной конструкции составляет 1 184 000 фунтов стерлингов.
Фото 26.
Фото 27.
Фото 28.
Фото 29.
Фото 30.
Фото 31.
Знаменитое сооружение конечно же используется и как фон для эпических сцен
Просмотреть увеличенную карту
[источники]
источники
http://www.keptelenseg.hu/keptelenseg/a-tower-bridge-epitese-67871
http://euguide.ru/85.html
http://lifeglobe.net/blogs/details?id=661
http://london.kiev.ua/dostoprimechatelnosti-londona/tauerskiiy-most-v-londone.html
Напомню вам историю строительства еще нескольких объектов : Как строили Виадук Мийо — самый высокий мост в мире или например как строили Золотые Ворота Сан-Франциско. Ну а если отойти от темы мостов, то посмотрите Как строили Эйфелеву башню Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия — http://infoglaz.ru/?p=39095
masterok.livejournal.com
Модель Тауэрского моста
Проект загружен: 11.05.2015 в 18:58, Автор проекта: 8mer
Та́уэрский мост (англ. Tower Bridge) — разводной мост в центре Лондона над рекой Темзой, недалеко от Лондонского Тауэра.
Тэги: 3d моделирование компас-3d
Скачать файлы проекта (3905 Kb)Дополнительные изображения проекта
Вернуться к списку проектов
fablab45.ru
Фотографии строительства Тауэрского моста (1892 г.) |
Тауэрский мост, 1900 год (Википедия)
Тауэрский мост – грандиозное сооружение, за более чем столетнее существование ставшее символом Лондона и Англии. Мост был сдан в эксплуатацию в 1892 году и на то время являлся продвинутым инженерным строением. Постройка моста была вызвана возросшим движением в районе Ист-Энда, требовавшим новой переправы через Темзу.
Строительство велось восемь лет и закончилось в 1894 году. Длина моста 255 метра, высота двух башен – 65 метров. Между башнями располагался разводная часть моста (61 метр), которая могла расходится в стороны за 1 минуту. Такое быстродействие стало возможным благодаря тысячетонным противовесам, которые уравновешивали металлические конструкции “крыльев”. Кроме этого, для движения использовались паровые машины, которые нагнетали давление в водяной гидравлической системе. В 1974 году водяная гидравлика была заменена масляной, а паровые машины – электрическими.
Благодаря галереям на высоте 44 метра пешеходы могли пересекать Темзу даже если мост разведен. Галереи были облюбованы карманниками, из-за чего в 1910 году их закрыли. Доступ к ним возобновили в 1982. (Википедия)
Фотографии: David Willoughby / Barcroft Media
Источник: www.telegraph.co.uk
Эти фотографии строительства Тауэрского моста были случайно найдены в бумагах столетней давности. 50 фотографий, последние из которых датируются 1892 г., показывают в деталях стадии постройки одного из самых популярных туристических мест столицы Англии.
Фотографии были сохранены 59-летним смотрителем одного из зданий в Вестминстере. В 2006 году офисный центр переоборудовали в квартиры, и в куче выброшенных бумаг смотритель обнаружил альбом с фотографиями. Он отнес альбом в Музей Тауэрского моста, но там ему сказали, что фото их не интересуют, поскольку в музее уже есть такие же. В результате альбом провел еще 5 лет под кроватью смотрителя.
К счастью, фотографии попали в руки соседа их владельца, экскурсионному гиду по достопримечательностям Лондона Петеру Берту (Peter Berthoud). Г-н Берт, специалист по истории Лондона, сразу понял значение находки: “Когда мой сосед дал мне эти фотографии, я не мог поверить что они попали мне в руки. Я часами просматривал архивы, чтобы убедиться, что фотографии уже где-нибудь фигурировали, но я нигде их не встречал – они абсолютно уникальны”.
“Все очень просто – Тауэрский мост является самым известным в мире, он сочетает в себе элементы обычного, подвесного и многоуровневого моста, что делает его уникальным”.
На снимках видно, что за каменной облицовкой моста скрывается мощный металлический каркас. “Люди всегда удивляются, когда я говорю им, что Тауэрский мост на самом деле стальной, хотя и наиболее узнаваем благодаря каменной облицовке”, говорит г-н Берту. Первый архитектор моста, Хорас Джонс, хотел “одеть” мост в кирпич, однако после его смерти за дело взялся архитектор Джон Вулф-Барри, который решил, что мост должен стать “каменным”.
Г-н Берту сказал: “Я люблю фотографии этих простых, скромных парней, которые трудятся на строительстве моста, не ведая, что они создают историческое сооружение. История создается 50 лет назад “.
Строительство Тауэрского моста было начато в 1886 году, мост был завершен в 1894 году.
Подписка на емейл рассылку (никакого спама, только уведомления о новых статьях). Отписаться можно в любой момент.
Читайте еще:
terra-z.com
Тауэрский мост — Бумажные модели, архитектура
Формат: PDF | Листов с выкройками: 3+6+4 | Формат бумаги: А4+LTR
Распечатываем, вырезаем, склеиваем.
Когда в 1894 году строительство Тауэрского моста (Tower Bridge) закончилось, он оказался самым большим и самым сложным разводным мостом из когда-либо существовавших. Это гидравлический мост, работающий при помощи паровых насосных двигателей, приводимых в действие шестью массивными аккумуляторами. Максимальный угол подъема пролетов моста — 86 градусов.
Проект Tower Bridge был предложен в 1884 году лондонским архитектором Horace Jones в сотрудничестве с John Wolfe Barry.
Для постройки моста потребовалось восемь лет, пять главных подрядчиков и 432 рабочих.
Массивный пирс был погружен в русло реки, чтобы держать основу постройки, которая весила 11 тысяч тонн. Само здание моста было построено из гранита и портлендского камня. Узнать больше о строительстве моста можно, посетив его музей.
В настоящее время мост все еще управляется при помощи гидравлики, но двигатели скорее приводятся в силу с помощью электричества и нефти, нежели пара. Настоящие насосные двигатели, аккумуляторы и котлы находятся в музее Тауэрского моста.
Вот некоторые интересные факты из истории моста:
1912 — Фрэнку Макклину (Frank McClean) пришлось пролететь между пролетами и проходами высокого уровня моста на своем биплане, чтобы избежать несчастного случая.
1952 — однажды мост неожиданно начали разводить, и лондонский автобус, находившийся на мосту, был вынужден совершить ‘прыжок’ с одного пролета на другой. (Этот автобус Вы найдете в листах с выкройками).
1977 — мост был окрашен в красный, белый и синий цвета в ознаменование юбилея Королевы (до этого он был окрашен в шоколадный цвет).
В архиве 4 файла:
- *_e_a4.pdf — выкройки в формате А4
- *_e_ltr.pdf — выкройки в формате LTR
- *_i_e_a4.pdf — инструкция к выкройкам формата А4
- *_i_e_ltr.pdf — инструкция к выкройкам формата LTR
Размер бумаги А4: 210х297мм.; LTR: 216х279мм.
Скачать модель Тауэрского моста (5,49 МБ):
Зарегистрируйтесь, чтобы увидеть ссылки
cwer.ws
Тауэрский мост, история, описание, фото
Тауэрский мост (англ. Tower Bridge) — комбинированный (частично подвесной, частично разводной) мост через Темзу, построенный в неоготическом стиле в 1886–1894 годах. Мост получил название благодаря близкому соседству с Тауэром и со временем стал одним из символов Лондона.
История Тауэрского моста
Во второй половине XIX века возросшее экономическое значение района Ист-Энд и, как следствие, интенсификация транспортных и пешеходных потоков в нём поставили перед городскими властями Лондона вопрос о строительстве нового транспортного перехода ниже Лондонского моста по течению Темзы. Традиционный мост для таких целей не подходил, поскольку это сделало бы невозможным заход в лондонский порт судов с высокими мачтами.
В 1877 году для решения этой проблемы был сформирован «Особый комитет по мостам и подземным сообщениям» во главе с сэром Альбертом Дж. Альтманом. На рассмотрение комитета было подано более 50 проектов. Их изучение длилось очень долгое время — лишь спустя 7 лет, в 1884 году, был одобрен проект, предложенный городским архитектором, сэром Горацио Джонсом. Для решения проблемы прохода судов инженер сэр Джон Вульф-Бэрри предложил идею комбинированного моста — центральная секция моста между двумя башнями должна была быть разводной, а секции от башен к берегам — подвесными.
После восьми лет строительства мост был торжественно открыт 30 июня 1894 года Принцем Уэльским (будущим королём Эдуардом VII) и его женой Александрой Датской.
До постройки моста кратчайшим путём сообщения через Темзу был Тауэрский подземный туннель (находился на расстоянии 400 метров к западу от моста). Он был открыт в 1870 году и является одной из старейших в мире линий метро, но движение поездов по нему было прекращено уже через 3 месяца. Через некоторое время переход был открыт для движения пешеходов за отдельную плату, но после постройки Тауэрского моста его доходы сильно упали (его использование было бесплатным), и в 1898 году туннель был закрыт.
В 1977 году металлические конструкции моста были окрашены в красный, голубой и белый цвета по случаю празднования серебряного юбилея Елизаветы II. Изначальный цвет металлических конструкций — шоколадно-коричневый.
В начале XXI века была проведена реконструкция Тауэрского моста, включающая в себя очистку от старой краски, повторную окраску и установку новой системы осветления на башнях и пешеходных галереях.
В 2012 году Тауэрский мост стал одним из объектов, на которых была размещена олимпийская символика в связи с проведением в Лондоне Олимпийских игр. Во время церемонии открытия игр известный футболист Дэвид Бекхэм провёз Олимпийский огонь на спортивном катере под мостом, после чего с моста был запущен грандиозный фейерверк.
Тауэрский мост, как и ещё четыре моста через Темзу, принадлежит благотворительному фонду Bridge House Estates, который в свою очередь контролируется Корпорацией лондонского Сити (City of London Corporation) — муниципальной администрацией старейшего района Лондона.
Рекомендуем экскурсии:
Прогулка по Лондону — групповая экскурсия (не более 15 человек) для первого знакомства с городом и главными достопримечательностями — 2 часа, 15 фунтов
Экскурсия по району Сити — увидеть историческое ядро Лондона и узнать о главных этапах его развития — 3 часа, 30 фунтов
История кофе и чая в Лондоне — узнать, где и как зарождалась культура чае- и кофепития, и окунуться в атмосферу тех славных времён — 3 часа, 30 фунтов
Строительство Тауэрского моста
Постройка моста началась в 1886 году под руководством сэра Горацио Джонса. В строительстве были задействованы известные инженеры и архитекторы, а также 432 рабочих. Сначала на дне Темзы были залиты массивные бетонные опоры общим весом более 70 тыс. тонн. На создание собственно башен и переходов было израсходовано более 11 тыс. тонн стали. Затем башни и галереи снаружи были обложены портландским известняком и корнуолльским гранитом с целью защиты стальных конструкций от коррозии и придания мосту более эстетического внешнего вида.
В 1887 году сэр Джонс умер, и строительные работы возглавил Дж. Стивенсон. Новый руководитель внёс изменения в архитектурный стиль башен с той целью, чтоб их вид был более «готичен» и гармонировал с видом расположенного рядом Тауэра. Общая стоимость строительства моста составила 1,184 млн. фунтов стерлингов (114 миллионов по курсу 2014 года).
подсказка: если хотите найти недорогой отель в Лондоне, рекомендуем посмотреть этот раздел специальных предложений. Обычно скидки составляют 25-35%, но иногда достигают 40-50%.
Особенности конструкции
Длина моста составляет 244 метров, каждая из двух башен имеет высоту 65 метров. Центральный пролёт между башнями имеет длину 61 метр и состоит из двух разводных крыльев, которые в случае необходимости поднимаются вверх на 86 градусов для обеспечения прохода судов по Темзе. Разводные крылья весят 1000 тонн каждое; для их подъёма используется специальная система противовесов для того, чтобы минимизировать усилие и время, необходимое для разведения моста. Благодаря этому полный подъём крыльев осуществляется всего за 1 минуту.
Разводные крылья приводятся в движение гидравлической системой, размещённой в башнях. Первоначально система была основана на гидравлических аккумуляторах, в которых под давлением 5,2 мегапаскалей хранилась вода. Вода нагнеталась в аккумуляторы двумя паровыми двигателями мощностью 270 киловатт каждый. В 1974 году эта система была заменена на электрогидравлическую. В ней вместо воды используется специальное масло, а двигатели заменены на электрические. Отдельные элементы первоначальной гидравлической системы моста являются сегодня частью выставки «Тауэрский мост».
Секции моста между башнями и берегами Темзы представляют собой подвесные мосты длиной 82 метров каждый. Цепи, поддерживающие мост, крепятся с одной стороны к башням, а с другой — к береговым устоям моста.
Транспортное значение
Тауэрский мост является важнейшей транспортной артерией Лондона. Ежедневно его пересекают более 40 тысяч мотоциклистов, велосипедистов и пешеходов. С целью защиты моста на движение транспортных средств наложены ограничения: максимальная скорость ограничена — 32 км/ч, а максимальный вес — 18 тонн. Контроль над соблюдением этих ограничений осуществляет специальная система, которая включает лазерные датчики (для измерения высоты автомобилей и скорости их движения), камеры (фиксируют нарушителей) и пьезоэлектрические датчики (определяют вес автомобилей по давлению на дорожное полотно).
Мост разводится приблизительно 1000 раз в год. Сегодня движение суден по Темзе существенно менее интенсивно, чем сто лет назад, но, как и ранее, оно имеет приоритет перед дорожным движением. Корабли должны уведомлять администрацию моста не позже, чем за 24 часа до предполагаемого времени прохода. Проход судов бесплатный.
Пешеходные галереи
Конструкция Тауэрского моста предусматривала возможность его пересечения пешеходами даже во время развода пролётов. Для этого, кроме обычных пешеходных тротуаров, расположенных по обе стороны проезжей части, между двумя башнями на высоте 44 метров над уровнем реки были сооружены две пешеходные галереи. Попасть в них можно было по лестницам, расположенным внутри башен.
Практически сразу же после открытия моста пешеходные галереи между башнями приобрели неблаговидную репутацию. Дело в том, что поскольку подниматься на галереи на довольно приличную высоту приходилось по лестнице, обычные граждане туда старались не ходить, и вскоре галереи облюбовали для своих собраний карманники, проститутки и прочие неблагонадёжные личности. По этой причине галереи были закрыты в 1910 году. Повторное открытие произошло лишь в 1982 году в качестве экспозиции «Тауэрский мост», в состав которой также входят внутренние помещения башен и викторианский машинный зал, где расположены силовые установки, разводящие мост. Галереи используются и как смотровые площадки, с которых открывается прекрасный вид на центральную часть Лондона. Вход на галереи платный.
Интересные факты
- В мае 1997 года автомобильный кортеж президента США Билла Клинтона был разрезан надвое во время пересечения моста, поскольку мост был разведён для пропуска баржи «Глэдис». Кортеж немного выбился из графика, судно же проходило мост согласно ему, и поскольку по правилам приоритет отдаётся речному движению, мост был разведён. Этот инцидент вызвал возмущение со стороны служб безопасности президента США, на что спикер администрации Тауэрского моста заявил: «Мы пытались связаться по этому поводу с американским посольством по телефону, но там никто не отвечал».
- Тауэрский мост и другой мост через Темзу — Лондонский — часто путают. В 1968 году Лондонский мост был продан и согласно широко распространённой легенде его покупатель, американский предприниматель Роберт МакКаллох, считал, что в действительности покупает именно Тауэрский мост — один из символов столицы Туманного Альбиона. Однако сам предприниматель отрицает это.
- Мост, как один из символов Лондона, часто появляется в художественных фильмах про жизнь английской столицы. Так, его можно увидеть в фильмах «Шерлок Холмс» (он здесь показан ещё на стадии строительства), «Суини Тодд, демон-парикмахер с Флит-стрит», «Тёмный дворецкий», «Уличные танцы» и во многих других.
- В 1952 году механизм разведения моста ошибочно сработал, когда разводную часть моста проезжал городской автобус. Водителю Альберту Гантеру удалось, выжав максимальную скорость, избежать падения автобуса в воду и травмирования пассажиров. За это Гантер получил от Корпорации лондонского Сити вознаграждение в размере 10 фунтов (в пересчете на цены 2014 года — 263 фунта стерлингов).
- 5 апреля 1968 года лейтенант Королевских военно-воздушных сил Алан Поллок самовольно провёл свой истребитель Hawker Hunter под пешеходными галереями моста. Причиной такого поступка стало разочарование пилота в связи с отказом руководства Королевских военно-воздушных сил провести воздушный парад в ознаменование 50-летия их создания. Пилот был арестован и уволен из ВВС.
- Некоторые помещения в башнях и пешеходных галереях моста можно арендовать для проведения свадеб, частных или корпоративных мероприятий.
- Копию мостовых башен можно увидеть в городе Сучжоу в Китае.
Рекомендуем экскурсии:
Истории и сокровища Тауэра — проследить долгий путь замка-тюрьмы, познакомиться с его символами и полюбоваться королевскими регалиями — 2 часа, 45 фунтов
Лучшие чайные Шордича. Дегустационный тур — где, как и какой чай в современном Лондоне пьют истинные ценители — 3 часа, 30 фунтов
Camden Town: рок-н-ролл и пабы — открыть самый колоритный, музыкальный и культовый район города — 2 часа, 30 фунтов
tisamsebegid.ru
Тауэрский мост | OMyWorld — все достопримечательности мира
Тауэрский мост (Tower Bridge) – один из главных символов Лондона. Каждый год его посещают тысячи туристов. Его узнают даже те, кто никогда не был в Англии. Расположен Тауэрский мост в центре Лондона над рекой Темзой, недалеко от Лондонского Тауэра.
Мост спроектирован Хорасом Джонсом, он представляет собой разводной мост длиной 244 м с двумя башнями высотой 65 м. Центральный пролёт между башнями, длиной 61 м, разбит на два подъёмных крыла, которые для пропуска судов могут быть подняты на угол 83°. Каждое из более чем тысячетонных крыльев снабжено противовесом, минимизирующим необходимое усилие и позволяющим развести мост за одну минуту.
Во второй половине XIX века из-за возросшего автомобильного и пешеходного движения в районе порта в Ист-Энд встал вопрос о строительстве новой переправы восточнее Лондонского моста. В 1876 году был создан комитет для выработки решения по сложившейся проблеме. Был организован конкурс, на который было предоставлено свыше 50 проектов. Лишь в 1884 году был объявлен победитель и принято решение о строительстве моста, предложенного членом жюри Г. Джонсом.
Строительные работы начались 21 июня 1886 года и продолжались в течение 8 лет. 30 июня 1894 года мост был торжественно открыт Принцем Уэльским Эдуардом и его супругой принцессой Александрой.
Особенностью конструкции Тауэрского моста является возможность пересекать мост пешеходам даже во время развода пролёта. Для этой цели, кроме обычных тротуаров, расположенных по краю проезжей части, в средней части были сконструированы пешеходные галереи, соединяющие башни на высоте 44 метров. Попасть в галерею можно было по лестницам, расположенным внутри башен. Но в скором времени пешеходные галереи моста приобрели «славу» места сбора карманных воров и проституток. По этой причине в 1910 году галереи были закрыты. Вновь открылись они лишь 1982 году и используются как музей и смотровая площадка.
