В данной статье мы будем рассматривать только прямолинейные резы одного листа бумаги.
Все, кто работает с бумагой и картоном, сталкивались с необходимостью резать эту самую бумагу или картон. Остановимся на основных способах.
- Простейший способ – резка с помощью ножниц. Этот вариант подходит для небольшой длины реза и небольших объемов работ. Если длина линии разреза большая, то качественно разрезать бумагу ножницами довольно сложно.
Преимущества: дешевизна инструментов, простота использования
Недостатки: сложность получения качественной линии разреза большой длины.
- Следующий способ – резка с помощью ножа и линейки. С помощью этих инструментов можно получить качественный разрез бумаги или картона большой длины. При этом небольшой длины разрез получить довольно просто. И необходим навык для порезки больших листов бумаги с помощью длинных линеек.
Общие рекомендации по этому способу:
- Нож должен быть острым, чтобы не заминать и не рвать разрезаемую бумагу. Вполне подойдет канцелярский нож, или нож для строительных работ с выдвигающимися лезвиями (по мере износа кончика лезвия полотно ножа нужно обламывать с помощью плоскогубцев). Лучше, если лезвие в таком ноже будет фиксироваться без люфта – снижается риск «вильнуть» ножом в сторону от направляющей линейки.
- Линейка, предпочтительно, стальная. В деревянные и пластиковые линейки нож будет «зарываться», и качество порезки будет снижаться.
- Порезку нужно производить на подложке. Это может быть самовосстанавливающийся коврик, картон, старые журналы или лист стекла. Для бумаги небольшой толщины или кальки, стекло, по моему мнению, позволяет добиться наилучшего качества порезки. Для толстого переплетного картона в качестве подложки лучше использовать картон или бумагу.
Преимущества: дешевизна инструментов, относительная простота использования, возможность получения качественного разреза большой длины.
Недостатки: сложность фиксации линейки большой длины, повышенная опасность получения травм.
- Более «продвинутый» способ – резка с помощью резака заводского изготовления.
Таких резаков существует великое множество. Они различаются по типу (роликовые, сабельные, гильотинные), по размеру листов бумаги – от А4 до А1, по цене, и т.д.
Преимущества: удобство использования, высокая производительность и качество разреза (при соответствующем качестве самого резака)
Недостатки: высокая цена (особенно для резаков с большой длиной реза).
- Неплохой вариант – комбинированный способ порезки. Для порезки больших листов бумаги на заготовки можно использовать способы №1 или №2, а для точной подрезки полученных заготовок применять «фирменный» резак небольшого размера (способ №3).
К сожалению, этот способ, наряду с преимуществами, наследует и недостатки «комбинируемых» способов.
- Еще один способ – резка с помощью самодельного резака.
Самой распространенной причиной создания и применения самодельных резаков является нецелесообразность (невозможность) покупки «фирменного» резака. Эта причина побудила и меня создать собственный самодельный резак для бумаги.
При изготовлении фотоальбомов я использую переплетный картон, дизайнерский картон, дизайнерскую бумагу, кальку. Размеры листов всех этих материалов, в большинстве случаев, 70х100 см. Для порезки листов бумаги такого размера (после анализа преимуществ и недостатков приведенных выше способов резки) был выбран способ №5.
Теперь нужно было выбрать конструкцию самодельного резака. Резак должен был соответствовать следующим требованиям:
- возможность резки бумаги различной плотности размером 70х100 см.
- простота конструкции и отсутствие дорогостоящих комплектующих.
- приемлемое качество реза.
«Просерфив» Интернет, нашел интересный вариант резака из двух металлических линеек Кузнецова Евгения.
Подробную информацию об этой конструкции можно найти в сети. Протестировав этот резак, я пришел к выводу, что для бумаги средней плотности он вполне подходит. Но для кальки или плотной бумаги этот вариант не очень хорош. Также, нож при резке может загибать (приминать) обрезаемый край бумаги.
На создание более сложного резака я был вдохновлен другим приспособлением. К сожалению, автора этого устройства я не запомнил, а найти в сети теперь не могу.
За основу я взял старую доску для черчения, проведшую много лет в забвении на открытом воздухе. Края, пришедшие в негодность, пришлось отпилить.
В качестве направляющей линейки для ножа была взята стальная линейка длиной100 см. Она была укорочена до80 см. Для придания жесткости было куплено дюралюминиевое правило для строительных работ. Его я также укоротил до требуемых размеров.
Для закрепления стальной линейки на дюралевом правиле встал выбор способа крепления. Из-за разной степени расширения при изменении температуры, а также, по причине постоянных механических нагрузок, клеевой способ соединения был отклонен. Наиболее надежный способ в данных условиях – механический.
Так как стальная линейка довольно тонкая, то «утопить» заподлицо шляпки шурупов или болтов, крепящих линейку к правилу, было бы достаточно сложно (как и стачивать их впоследствии). Коллегой по работе мне был подарен десяток дюралюминиевых заклепок, оставшихся у него со времен Союза. С их помощью и удалось надежно закрепить линейку на правиле.
Для того чтобы легче было фиксировать линейку, были сделаны направляющие из болтов. Отверстия для болтов лучше сверлить чуть меньшего диаметра, чем сами болты, чтобы в доску они вкручивались, а не входили свободно. Болты дополнительно зафиксированы гайками со специальными втулками, препятствующими самопроизвольному откручиванию.
Сверху линейка притягивается гайками-барашками, которые удобно закручивать руками. Под линейкой на болтах надеты пружины. При откручивании барашков линейка приподнимается на пружинах и у нас высвобождаются руки для работы с бумагой.
Оговорюсь, что при данной длине линии реза даже правило толщиной2 см. после зажима винтов-барашков немного выгибается и для фиксации листа бумаги необходимо прижимать линейку рукой в центральной части.
Для удобства при позиционировании листа бумаги перпендикулярно линейке я закрепил алюминиевый уголок, купленный в магазине стройматериалов.
Для того же удобства на часть уголка, закрепленную со стороны рабочей части линейки я решил поместить алюминиевый угольник с упорами для листа бумаги. Закрепляя этот «упор» с помощью струбцины на уголке, можно с большей скоростью позиционировать лист бумаги перед фиксацией линейкой.
Испробовав разные варианты подложки для резки бумаги, я остановился на старом проверенном способе резки на стекле. В качестве стеклянной подложки использовалось стекло из мебельной стенки (лучше заказать в стекольной мастерской стекло требуемых размеров с обработанным краем). Для поддержания качества линии реза необходимо следить за состоянием режущей кромки ножа и регулярно подтачивать его либо обламывать сегменты полотна ножа с затупившейся кромкой.
На доске резака со стороны рабочей части линейки я приклеил листы ДВП для выравнивания «перепада высот» со стеклянной подложкой.
Для резки толстого переплетного картона в качестве подложки я использую листы гофрокартона, благо, длина направляющих болтов позволяет фиксировать линейкой довольно большой «бутерброд».
Недостаткам этого резака является небольшой люфт правила на болтах-направляющих. Этот люфт необходимо учитывать, закручивая винты-барашки для фиксации листа бумаги. Люфт появился по причине несоответствия диаметра болтов и диаметра посадочных отверстий под болты в правиле и является, скорее, недостатком конструкции, нежели недостатком технологии изготовления.
Вывод.
Мы имеем самодельный резак для бумаги, являющийся, по сути, модернизированным способом для резки бумаги №2, упомянутым выше. Он наследует все преимущества и позволяет избежать недостатков этого метода.
Это приспособление можно использовать как самостоятельный резак или в комбинации с резаком небольшого формата заводского изготовления (для наиболее точной подгонки размеров листов).
Надеюсь, данная статья пригодится «резчикам» листовых материалов.
P.S. Большая часть информации была почерпнута автором в тех или иных источниках в сети Интернет.
Сабельный резак для бумаги и других материалов
Резаки для бумаги делятся на три основных типа: роликовый, гильотинный и сабельный. Именно изготовление резака последнего типа мы и рассмотрим в этом материале.
Инструменты и материалы:
-Доски;
-Металлический уголок;
-Фанера;
-Емкость;
-Вода;
-Лимонная кислота;
-Щетка;
-Рулетка;
-Карандаш;
-Ножовка;
-Тиски;
-Дрель;
-Отвертка;
-Крепеж;
-Фрезерный станок;
-Ручной фрезер;
-Столярный клей;
-УШМ;
-Отрезной диск;
-Лепестковый диск;
-Струбцины;
-Ленточно-шлифовальный станок;
-Заточный станок;
-Металлическая линейка;
-Стамеска;
-Ножовка по металлу;
-Алюминиевый профиль;
-Деревянная линейка;
-Угольник;
-Канцелярский нож;
-Выжигатель по дереву или паяльник;
-Транспортир;
-Лак мебельный;
-Ветошь;
-Коронки по дереву;
-Сверлильный станок;
-Перьевое сверло;
-Резина;
-Олифа;
Шаг первый: очистка металлических деталей
В своей самоделке мастер использует несколько старых металлических деталей покрытых ржавчиной. Для очистки деталей, он помещает их в емкость, заливает водой и размешивает в воде лимонную кислоту. Через несколько дней кислота разъест ржавчину и детали нужно будет очистить щеткой и промыть.
Шаг второй: рамка
Обработал углы и отшлифовал рамку.
Покрыл олифой.
Шаг третий: рабочий стол
Рабочая поверхность стола изготовлена из фанеры толщиной 6 мм. К рамке фанера прикручена шурупами.
Фанера прикручена и мастер фрезерует край рабочего стола.
На выступающую часть рамки наклеивает накладку из фанеры.
Шаг четвертый: контрнож
Контрнож мастер сделал уголка. В рабочем сделал паз по ширине и толщине уголка.
Сам уголок был очищен от ржавчины, раковин, просверлены крепежные отверстия. В идеале, нож и контрнож должны быть сделаны из металла одной марки, но мастер не часто пользуется резаком и для его целей хватит и уголка.
Еще важно, чтобы угол контрножа был ровный.
Шаг пятый: нож
Лезвия ножа мастер изготовил из полотна ножовки. Отрезал часть с зубцами, отшлифовал полотно.
С противоположной от лезвия стороны делает три продольных выреза. Благодаря им можно будет регулировать вылет лезвия.
Держатель лезвия изготовлен из дубовой доски. В нижней части сделан срез на всю длину ножа.
Ту плоскость держателя, к которой будет закреплено лезвие необходимо отшлифовать от середины к краям. Материал с середины снимается больше, к краям меньше. Это создаст эффект, как на ножницах, слегка загнутые друг к другу лезвия.
Теперь нужно закрепить нож на держателе. Размечает крепежные отверстия.
Сверлит отверстия. Предварительно прикручивает нож к держателю.
В уголке и выступающей части рамки сверлит отверстия для крепежного болта.
Шаг шестой: упор и измерительная линейка
Упор изготовлен из алюминиевого профиля, в качестве измерительной линейки используется обычная деревянная линейка.
В профиле были просверлены крепежные отверстия.
На рабочем столе была нанесена разметка по ширине линейки.
Фрезой и стамеской был выбран паз под линейку.
Шлифует поверхность рабочего стола.
Совмещает кромку контрножа и 0 линейки. Отрезает выступающую часть.
Линейка будет крепится на два шурупа.
Упор нужно закрепить под прямым углом к контрножу.
Шаг седьмой: разметка
Разметку мастер наносит в двух координатах. Одна, от контрножа вдоль рабочего стола, с шагом в 1 сантиметр, вторая от угла измерительная линейка - упор - контрнож, с шагом в 15 градусов.
После разметки выжигает линии выжигателем и паяльником.
Шаг восьмой: защитное покрытие
Для защиты рабочего стола покрывает его мебельным лаком.
Шаг девятый: ножки
Ножки мастер изготовил из резины. Просверлил в резине отверстия и вырезал коронкой по дереву. Отшлифовал.
Прикрутил ножки к раме.
Шаг десятый: доработка ножа
Затачивает режущею кромку ножа.
Делает небольшой полукруглый пропил для упорного болта.
Покрывает ручку лаком.
[medium]https://usamodelkina.ru/uploads/posts/2019-02/155012 7343_1-151.jpg[/medium]
Прикручивает нож к основанию.
Вкручивает в основание упорный болт.
На следующем фото результаты тестирования резака. Представлены следующие материалы: бумага, гофрокартон, пластиковая бутылка, алюминиевая банка и резина.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Резак гильотинный. | Страна Мастеров
Очень желанный гильотинный резак теперь есть у меня. Хотела от Марты Стюарт, ну не где не могла найти его в наличии. А если и есть то с заоблачной ценой. Этот тоже хорош. Тем более что с этой фирмой я уже знакома. Достаточно компактный, функциональный.
Размер бумаги 13 дюймов или 33 на 35 см.
Разметка в сантиметрах с одной стороны.
С другой стороны в дюймах.
На площадке разметка для часто используемых форматов открыток и работ.
Прижимная планка, очень удобно и крепко фиксирует бумагу и служит защитой для пальцев руки.
Ручка ножа, самой гильотины (ужасное название, почему то сразу вспоминается Франция).
Линейка на нижнем ноже, который не подвижный.
Выдвижные планки с линейками, дюймы и см, которые увеличивают рабочую площадку.
Это низ. Имеет нескользящие ножки, и ключик для регулировки хода ножа, крепиться в специальное гнездышко.
Вот тут сбоку есть магнитик, который не видно, он внутри, и когда нож опускаешь он щелкает, закрепляет нож. И как бы не перевернули доску, нож держится, не открывается и не болтается.
Это узел сочленения самого резака, который регулируется ключом. Как удобно резать. Плавность хода.
Отмеряем на линеечке столько сколько нам нужно.
Прижимаем планкой.
Опускаем резак. Все отрезали без усилий и ровно, ровно!
Вот такую стопочку я нарезала минут за пятнадцать. Берет бумагу 160г\м четыре листа. Ну уж простую тетрадную, небольшими стопочками. Ну только не перегружать толщиной. Пленка, картон тоже по силам. Написано в инструкции, что дана пожизненная гарантия, я так поняла на сами ножи, выходит они самозатачивающиеся. Это приятно, проверим временем. Нет, я не правильно написала, стопка листов которая на фото и еще такая же, которая уже стала блокнотами.
Какой резак лучше? | Журнал Ярмарки Мастеров
Некоторое время назад я озадачилась покупкой резака и начала шерстить разнообразные сайты в поисках нужной информации. Меня несколько напрягло, что из статьи в статью повторялись одни и те же бестолковости и несуразности, выдающие некомпетентность копирайтера. Поэтому я решила объединить свой опыт в использовании различных типов резаков с той информацией, которая есть в Сети. Не скажу, что я сама супер ас, но ясность внести могу.
Зачем вообще нужен резак, когда есть такое разнообразие ножей, спросите вы? Если вы только начали заниматься скрапом или переплетами и не уверены, что это станет делом всей жизни, то вам резак действительно не нужен. Но если вы понимаете, что для вас это не пустое вложение, тогда приглашаю к прочтению этой статьи, которая, я надеюсь, поможет вам выбрать замечательное приспособление, способное не только облегчить работу, но и ускорить ее.
На вопрос: "Какой резак лучше?" нет однозначного ответа, поскольку возможности оборудования сильно разнятся и достаточно велик ценовой разброс. Выбор зависит прежде всего от того, какие задачи вы перед собой ставите.
Чтобы разобраться, ответьте себе на несколько вопросов:
1. С каким максимальным форматом вы планируете работать?
2. Каков характер материала, подвергаемого резке (ткань, пленка, бумага, пластик и др.)?
3. Какая требуется точность реза?
4. Каков объем работ и количество нарезаемых листов?
5. Нужны ли фигурные резы, биговка, частичный рез?
6. Что может позволить ваш бюджет? В этот пункт входят и последующие траты на расходные материалы.
Резаки для бумаги подразделяются на три вида: роликовые, сабельные и гильотинные.
Сразу оговорюсь, что буду делать упор на бюджетное оборудование для дома. Возможности промышленных резаков могут отличаться в сотни раз.

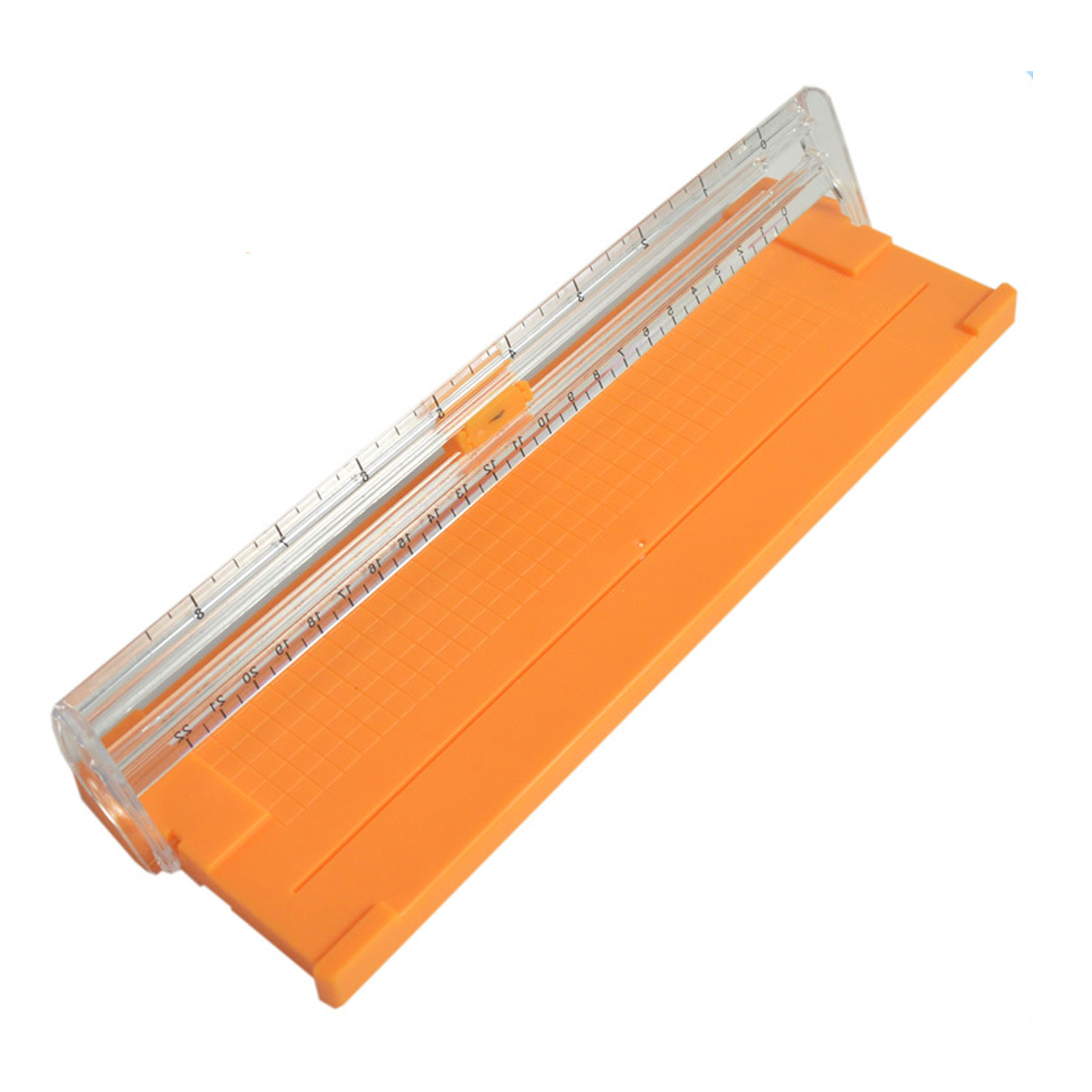

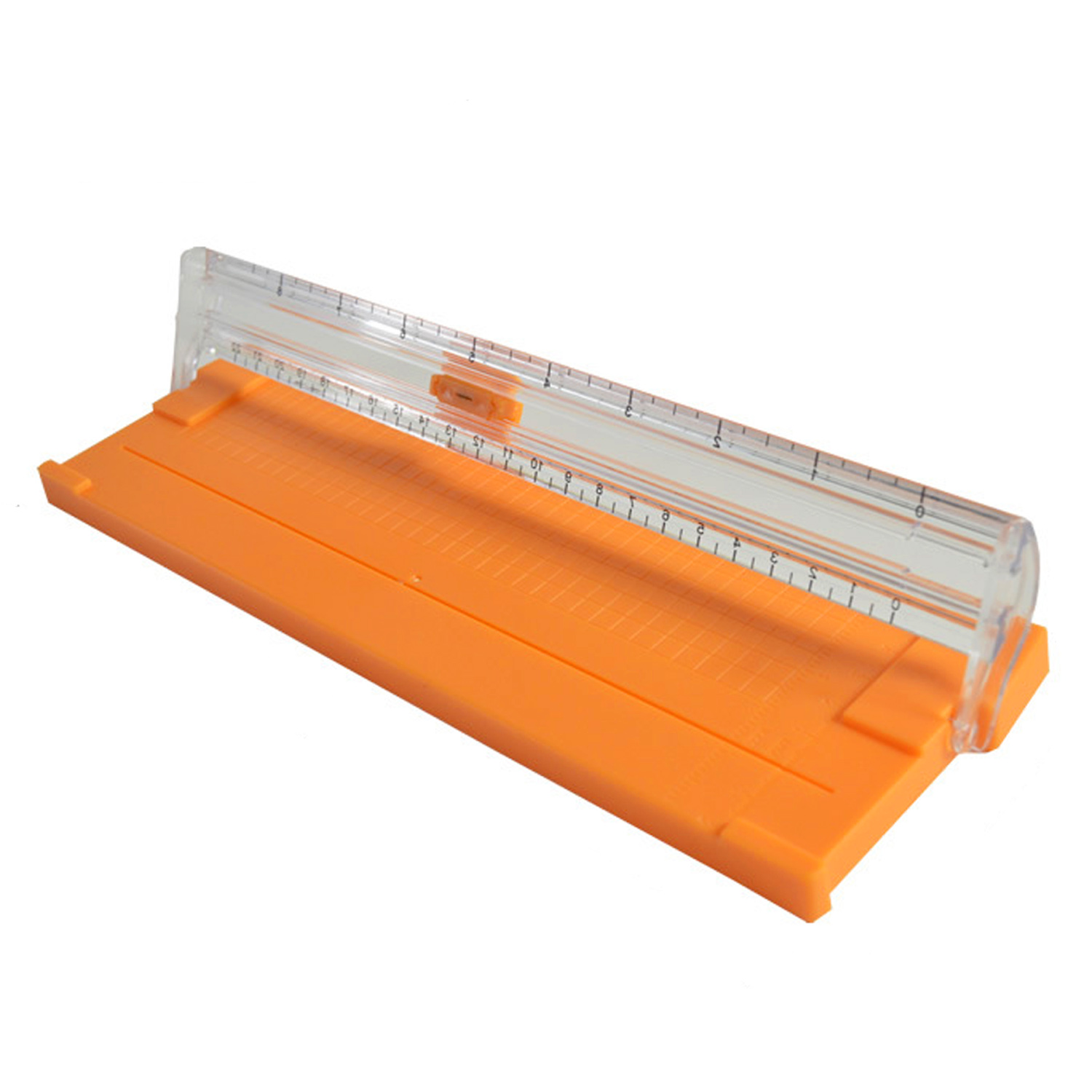

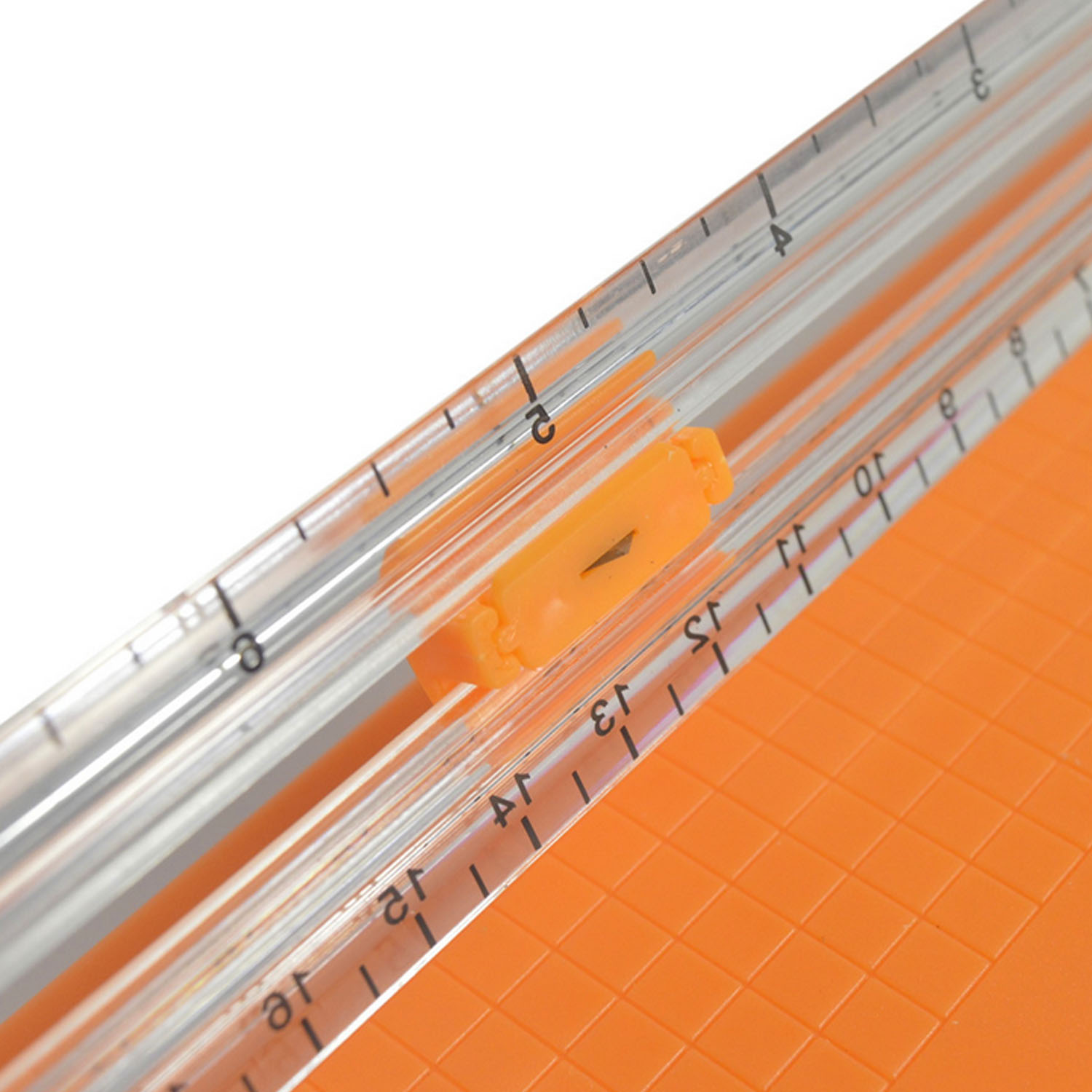

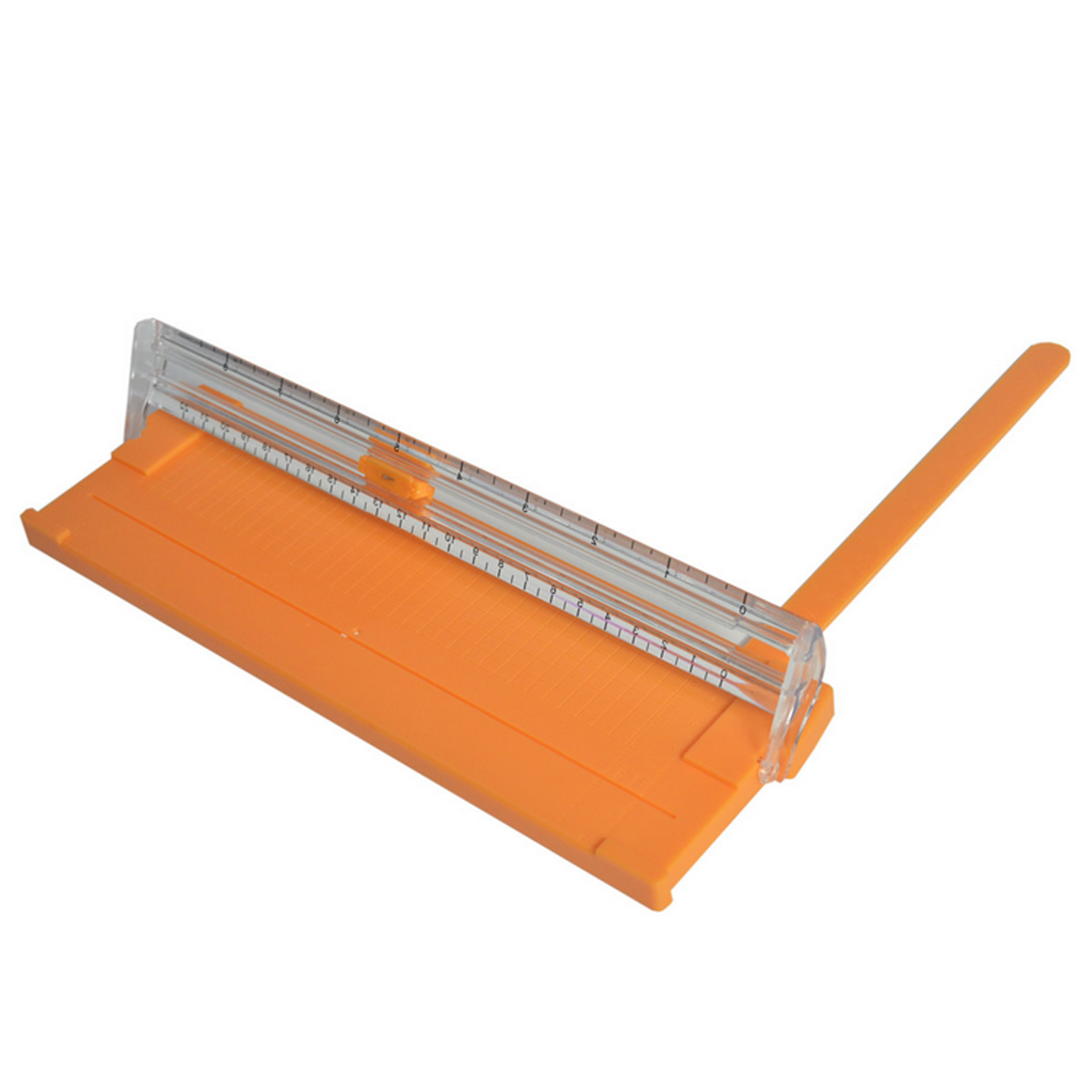

Роликовые резаки
Этот тип резаков объединяет то, что нож перемещается по принципу ползунка вдоль какой-то направляющей (штанга или линейка). Однако, это самая запутанная категория резаков. Начну с того, что их так же называют и дисковыми, и триммерными (именно через союз "и", как синонимы), не считаясь с особенностями режущего устройства. Словосочетание "триммерный резак" вообще отдает тавтологией, так как триммер - это, собственно, обрезка. Во многих статьях, посвященным роликовым резакам, указывается, что: "Роликовые резаки представляют собой прямоугольную основу (рабочий стол), вдоль которой по направляющей перемещается режущий механизм. Он, в свой черед, состоит из заточенного металлического диска, заключенного в защитный кожух. При разрезании бумага оказывается между ножом роликового резака и контрножом (пластина из твердого металла, закрепленная на торце платформы с той стороны, где двигается резак)"(1). При этом не учитывается, что есть модели где движение ножа идет не вдоль края рабочей поверхности, а по специальной подложке – марзану (2). Также на рынке резаков существуют инструменты, где в качестве режущего инструмента стоит не диск, а небольшой обоюдоострый нож, имеющий сверху защиту (3). В качестве рабочей поверхности часто используется макетный коврик, а нож зажимается между двух пластиковых направляющих. Эти различия очень важно учитывать при выборе резака, потому что тип ножа и особенности его хода влияют прежде всего на точность резки. От этого зависит и высота стопы, при которой возможна качественная резка. К тому же на резаках первого типа, как правило, невозможно выполнить фигурный рез, перфорацию и биговку. А вот длина реза и тех и других устройств напрямую зависит только от длины штанги (линейки), по которой передвигается режущая головка.
Резаком первого типа (с движением ножа вдоль рабочего стола) я не пользовалась, поэтому приведу только лишь причины, по которым я его не стала приобретать. К недостаткам относят прогиб штанги резака (особенно в крупноформатных моделях) между точками крепления к столу или иной станине, что может приводить к "заскакиванию" дискового ножа на материал. При разрезании нескольких листов, дисковый нож может несколько отходить от контрножа, что приведет к неточности реза. К достоинствам можно отнести малые затраты на расходные материалы и относительную дешевизну резака.
У резаков второго типа достаточно высокая точность резки - роликовый механизм может отрезать кромку шириной менее миллиметра. Но при этом высота стопы, как правило, небольшая - до 15 листов.
Для резака третьего типа высота может вообще ограничиваться только одним листом.
Основное преимущество резаков второго и третьего типов – возможность фигурной резки и биговки (путем установки специальных ножей).
Но для резаков этого типа придется менять марзан. Советую сразу приобрести несколько полосок, потому что к тому времени когда потребуется замена, резаки могут пропасть из продажи со всеми расходными материалами. Материал марзана тот же, из которого изготовлены макетные коврики. Один и тот же марзан можно использовать до четырех смен.
Благодаря сравнительно невысокой цене, продавцы нередко представляю роликовые резаки как инструменты начального уровня.
Что касается ножей, то и в тех и в других резаках они не точатся. Хотя ножи и называются самозатачивающиеся, через какое-то время вам придется менять режущую головку. Ее цену определяет качество стали.
Сабельные резаки
Резаки подобного типа можно назвать универсальными - настолько широк диапазон материалов, с которыми справляется подобное устройство - от кальки до фольги, от шпона до кожи. Часто их ошибочно называют гильотинными. Многие их знают как фоторезаки, а полиграфистам они знакомы как картонорубилки. Резаки сабельного типа являются более мощными и применяются для подрезания больших объемов бумаги - за один раз они могут разрезать до 50 листов. Принцип резки сабельного резака схож с принципом ножниц. Остро заточенный нож резака закреплен с одного края (во избежание травмы он часто закрыт защитным кожухом), с другого у него рукоятка. Опуская ее, разрезают бумагу. У большинства моделей сабельных резаков (кроме самых маленьких) есть контрнож. Точность реза у сабельных резаков ниже, чем у роликовых. Сабля склонна к деформации при удалении от точки крепления к станине. Поэтому подобные устройства не подойдут для операций, требующих реза, выверенного до долей миллиметра, например, для изготовления больших партий визиток. Улучшить точность реза сабельных резаков можно, уменьшив количество листов, но при этом возрастут трудозатраты. К тому же линия среза может иметь шероховатости, что недопустимо при изготовлении представительской продукции. Еще один существенный недостаток сабельных резаков - сложность заточки ножей. Подвижный нож (сабля) имеет элипсоидную форму режущей кромки и легкую изогнутость в сторону линии реза - заточка такой поверхности требует специального дорогостоящего оборудования, что и обуславливает цену нового ножа. К недостаткам я бы еще отнесла шум при работе. Даже самый малоформатный резачок способен разбудить спящего ребенка. Несмотря на все недостатки, сабельные резаки очень популярны благодаря невысокой цене, простоте обслуживания и компактности.
Гильотинные резаки
В том случае, когда речь идет о резке внушительных стоп бумаги (в частности выравнивании книжных блоков), есть смысл использовать гильотину, которая может обеспечить рез стопы высотой до пяти-восьми сантиметров. Такую мощность обеспечивает система рычагов привода ножа. Принцип работы гильотины известен с незапамятных времен, однако, в отличии от орудия казни времен Французской Революции, современные гильотины для бумаги имеют усовершенствованную конструкцию. Лезвие движется не только сверху вниз, но и наискось вдоль линии реза и способно "обрабатывать" внушительные стопы листов. При этом точность достигает долей миллиметра. Кроме того многие модели гильотинных резаков оснащены оптической подсветкой линии реза. Когда нож затупится, его можно снять и заточить. Поэтому если для вас принципиально отсутствие простоя в работе, то целесообразно иметь два ножа. После нескольких заточек нож необходимо заменить. Особого внимания заслуживает система защиты гильотинных резаков: режущий механизм закрыт кожухом, все "подступы" к которому тщательно контролируются. В работе этот резак самый тихий, практически бесшумный. Неподвижный контрнож в резаках гильотинного типа отсутствует. Единственная поверхность требующая заточки - режущая кромка ножа, а, благодаря его простой прямоугольной форме, заточка может быть выполнена на любом заточном оборудовании. Помимо ножа, гильотины для бумаги имеют еще один элемент, относящийся к расходным материалам - марзан (планка из дерева или специального пластика, в которую упирается нож по окончании реза и предотвращающая порчу ножа и его затупление). К недостаткам резаков для бумаги гильотинного типа можно отнести неоправданность резки стопы менее 0,5 - 1 мм (расход марзана) и сравнительно высокую стоимость. Однако, при этом гильотинные резаки отличаются от резаков других типов высокой надежностью конструкции и низкой стоимостью обслуживания, а при значительно большей производительности разница в цене стирается и затраты на покупку гильотины с лихвой оправдывают себя.
На что еще необходимо обратить внимание при выборе резака?
1. Разметка рабочего стола. Желательно, чтобы кроме фотографического формата (10х15, 15х20 и т.п.) на поверхности стола присутствовали стандартные бумажные форматы (А7, А6, А5, А4 и т.д.). Удобно когда есть разметка в градусах (45°, 60° и т.п.)
2. Безопасность использования.
Поскольку ножи очень острые, то необходимо обращать внимание на наличие защитного кожуха, ограничителя для пальцев. Самые безопасные в этом смысле – роликовые резаки, где дисковый нож спрятан в специальном футляре и выполняет рез только при нажиме. Если у вас есть маленькие дети, то необходимо внимательно следить, чтобы они не находились рядом при работе резака.
Буду рада, если мой небольшой экскурс в мир резаков для бумаги поможет вам определиться не только с выбором, но и принять решение о целесообразности покупки как таковой))) Если что-то осталось непонятным, задавайте вопросы - с удовольствием на них отвечу.
В настоящее время процесс одновременной резки большого количества листов перестал быть чем-то нереальным. Это осуществимо благодаря такому приспособлению, как резак для бумаги. Сегодня на рынке представлено разнообразие конструкций и моделей, поэтому важно правильно подобрать подходящий вариант.
Что такое резак для бумаги?
Это устройство используемое для резки листов. Конструкция представляет собой основу, на которую помещают бумагу или картон, и режущий элемент в виде ножа большого размера. Подобные работы можно проводить перед печатью, чтобы сделать бланки нужного размера или после получения готовой продукции. Помимо производства полиграфических изделий подобные устройства для резки бумаги используют во многих государственных учреждениях с большим документооборотом.
Виды резаков для бумаги
Устройства разделяются по многим характеристикам. В зависимости от конструкции резаки для бумаги могут быть:
- роликовыми;
- сабельными;
- фигурными;
- гильотинными.
По способу привода резак бывает:
- механическим – ручной резак для бумаги приводится в действие силой нажатия на рычаг;
- электрическим – функционирование осуществляется с помощью нажатия на кнопку.
По области использования резак для бумаги бывает:
- офисным;
- специализированным;
- профессиональным.

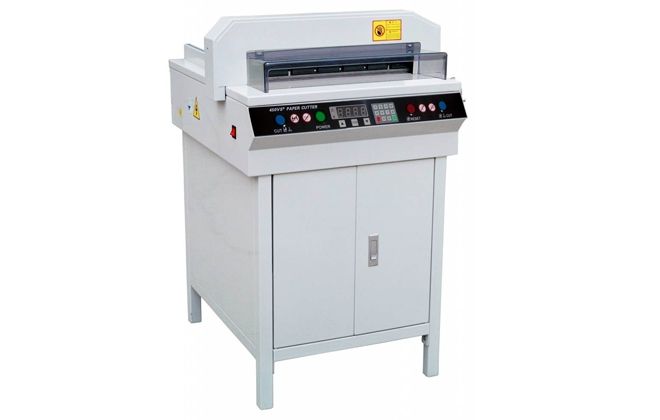

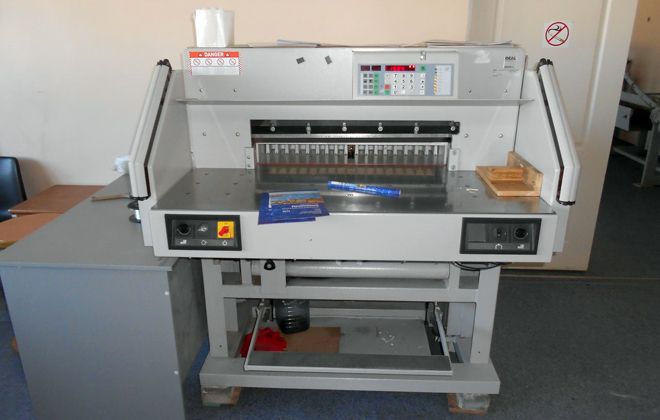

Гильотинный резак для бумаги
Самый мощный вид изделий способный нарезать стопку бумаги до 800 листов. В продаже можно найти гильотинный резак для бумаги ручной, полуавтоматический или автоматический. Приводится в действие конструкция с помощью силового рычага, но при этом нет надобности, прикладывать много физических сил. Из-за высокой стоимости целесообразно использовать такие варианты в промышленных масштабах. К плюсам относят:
- получение идеальной линии реза;
- можно проводить заточку лезвия;
- возможность одновременного разрезания большой пачки листов;
- режущий механизм имеет защиту;
- самый долговечный резак для бумаги среди всех.
Среди минусов выделяют:
- отсутствие возможности создания декоративных разрезов;
- нельзя делать отверстия в центре листа;
- высокую стоимость.

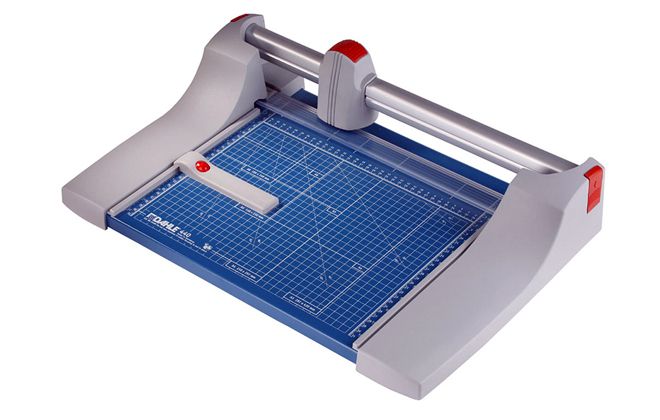

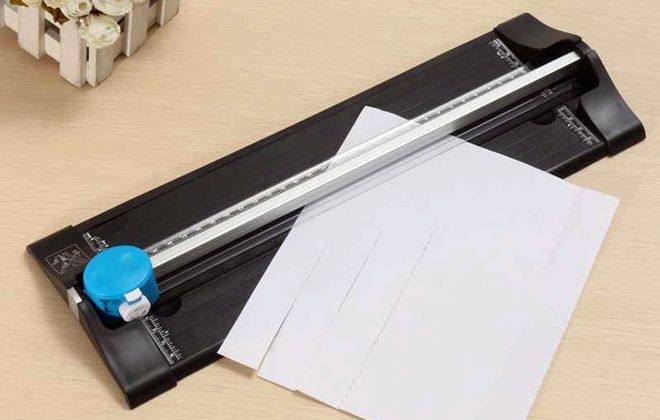

Роликовый резак для бумаги
Вид нарезного аппарата, который легко разрезает сразу до 15-ти листов. На рынке можно найти механические или электрические модели. Устройство имеет деревянную основу с разметкой и прикрученной линейкой. С одного бока расположен роликовый нож. Под планку помещают бумагу и зажимают ее. Нож наделен возможностью двигаться в двух направлениях. Благодаря большому размеру рабочего полотна подобные устройства часто используют в полиграфических компаниях и фото салонах.
Дисковые резаки для бумаги позволяют точно и аккуратно резать кромку шириной даже меньше 1 мм. Помимо этого есть возможность тщательно контролировать линию реза. Среди преимуществ выделяют:
- можно наблюдать линию реза;
- есть сменные ножи;
- можно отрезать кусок листа от 0,5 мм.
К недостаткам можно отнести:
- со временем появляется погрешность до 2-х мм;
- нельзя сделать прорезь.

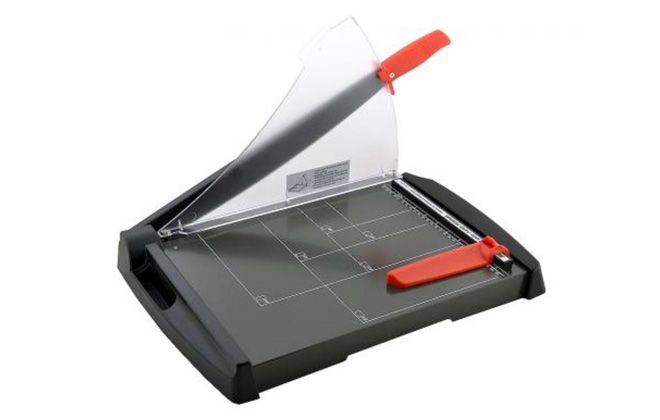

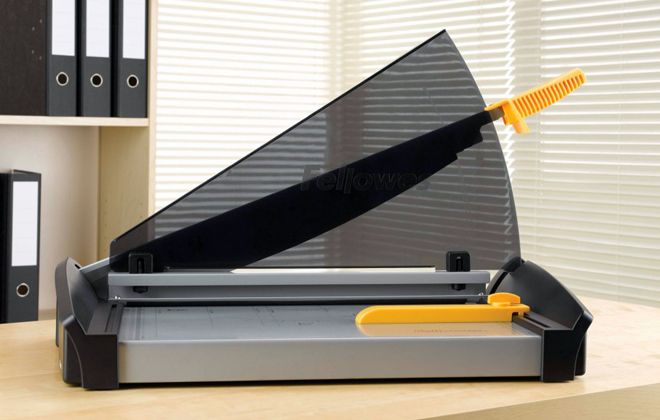

Сабельный резак для бумаги
Мощный вид устройств, способный разрезать до 50-ти листов. Настольный резак для бумаги оборудован заточенным ножом, который с одного бока закреплен, а с другого имеет ручку из пластика, за которую держится человек. Невысокая стоимость делает их доступными даже для небольших фирм. Для того чтобы линия реза была максимально точной, важно всегда содержать ножи в заточенном состоянии. Среди достоинств этого варианты выделяют:
- можно резать картон толщиной до 4-х мм;
- прижим листов фиксирующим устройством;
- при правильной эксплуатации нож долго остается острым;
- в некоторых моделях есть подсветка;
- присутствие разметки на поверхности основы.
К минусам относят:
- при резке большой пачки листов возможна погрешность до 2-х мм;
- сложность заточки лезвий;
- быстрое затупление ножей при резки плотной бумаги;
- присутствие шума во время работы.
Какой резак для бумаги лучше?
Выбор в ту или иную сторону зависит от того как будет использоваться устройство. Для домашнего применения хватит иметь роликовый резак, в офис можно приобрести сабельный, с помощью которого можно разрезать до 20-ти листов форматом А4. Для типографии или предприятий с большим документооборотом лучше выбрать гильотинную модель. Выясняя, как выбрать резак для бумаги, стоит отметить такие важные моменты:
- тип резки;
- размер рабочего стола;
- вид фиксации бумаги;
- параметры резки;
- безопасность использования;
- удобство хранения;
- длительность гарантии.
Рейтинг резаков для бумаги
Среди всего предложенного на рынке производителями ассортимента выделяют модели:
- OFFICE KIT CUTTER А4. Сабельный тип ножа. Канцелярский резак для бумаги может резать все от кальки до дисконтных карточек. Основные элементы металлические. Рез получается ровным без разлохмачивания.
- KW-triO 13500. Устройство наделено лучшими техническими характеристиками. Для безопасности оператора присутствует защитный экран.
- FELLOWES ELECTRON A4. Это роликовый резак для резки бумаги. Нож выполнен в виде круглого лезвия. За раз можно разрезать 10 листов бумаги. Комплектуется разными ножами: фигурным, пунктирным и беговым.
- BULROS 450VSPLUS. Автоматический резак подходит для работы с интенсивными нагрузками. Гильотинный вариант устройства. В комплекте идет специальная тумба.
- Dahle 440. Роликовый вид может одновременно разрезать 35 листов. Резак для ламинированной бумаги подходит для домашнего использования. Шкала помогает получить идеальный рез.
Как пользоваться резаком для бумаги?
Эксплуатация резака для картона осуществляется согласно определенному алгоритму:
- Снимают защитный колпачок.
- Выдвигают лезвие на одно деление. Важно, чтобы не было видно начала кромки.
- Закрепляют бумагу с помощью прижимов.
- Резку проводят вдоль намеченных линий или по линии сгиба.
Резак для бумаги своими руками
Для самостоятельного изготовления нужно иметь материалы и инструменты:
- доску;
- уголок из металла;
- фанеру;
- строительную рулетку;
- карандаш;
- линейку;
- мебельный лак.
Процесс изготовления включает этапы:
- Собирают рамку формата А4 из 4-х брусков. Край одного должен немного выступать, на нем будет прикреплен нож. Шлифуют все поверхности и покрывают олифой.
- Вырезают фанеру размера А4 и прикручивают ее к рамке с помощью саморезов.
- На стороне перпендикулярной выступу монтируют металлический уголок.
- Лезвия для резака для бумаги делают из полотна ножовки, от которой отрезают зубцы.
- Из доски вырезают держатель лезвия, он представляет собой полотно такого же размера как нож, но с ручкой для оператора.
- Соединяют нож и держатель.
- В выступающей части держателя высверливают отверстие для крепления.
- Упор делают из профиля, линейку создают из обычной деревянной. Их закрепляют на рабочей поверхности.
- Разметку рисуют в двух координатах.
- Рабочую поверхность резака для бумаги покрывают лаком.
- Проводят заточку режущей поверхности ножа.
- Покрывают ручку лаком и прикручивают ее к основе.
Представленная гильотина, сделанная своими руками, работает по принципу рычажных ножниц, рассчитана для резки листового металла с толщиной не более 3 мм.
Она изготовлена из подручных средств, в частности из старого напильника и обрезков металлоконструкций.
Изготовление гильотины состоит из нескольких этапов. Сначала обязательно необходимо провести чертежные работы с целью точного определения габаритов изделия. Применяемый масштаб 1:1.
Также рекомендуется начертить кинематическую схему, с помощью которой можно будет определить динамические параметры подвижных деталей без учета действующих сил.

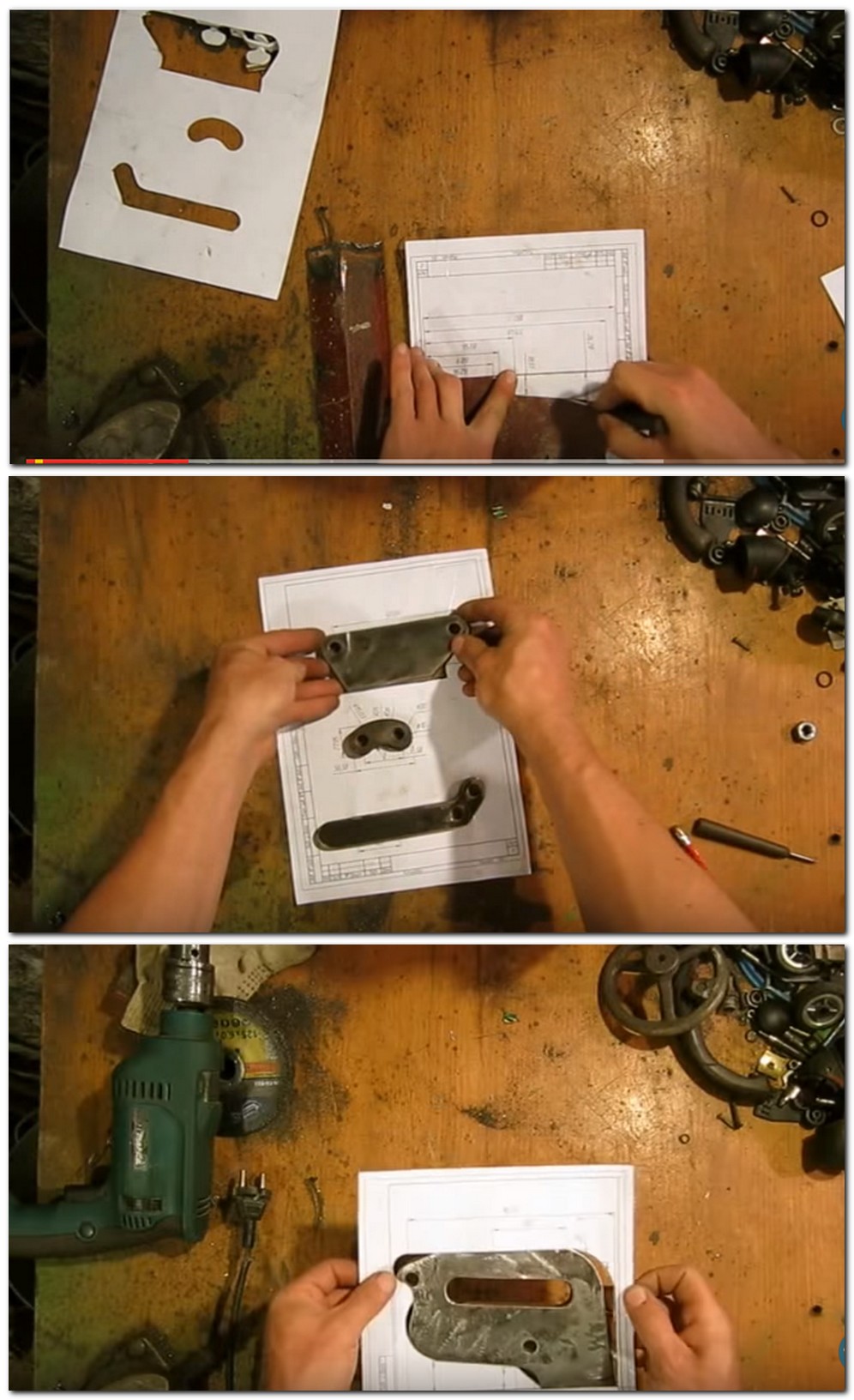

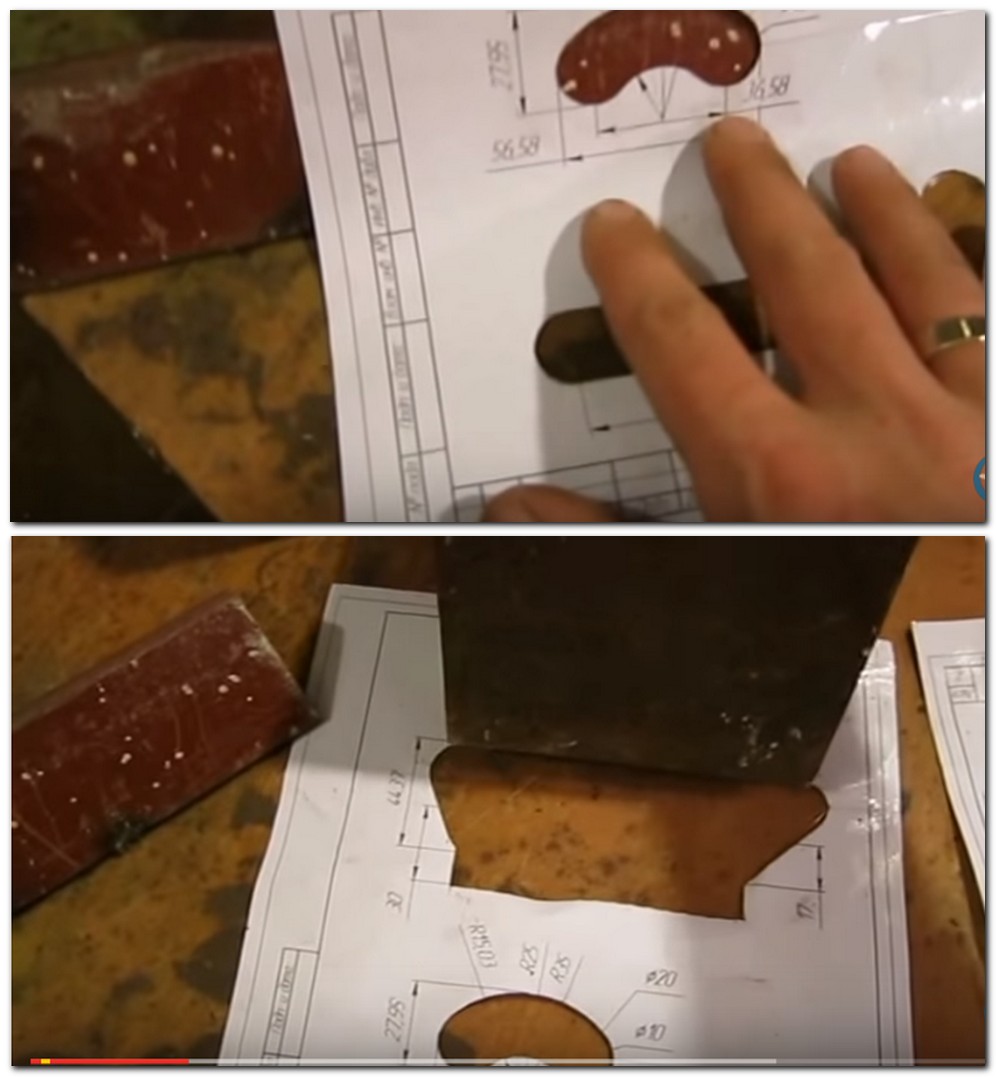

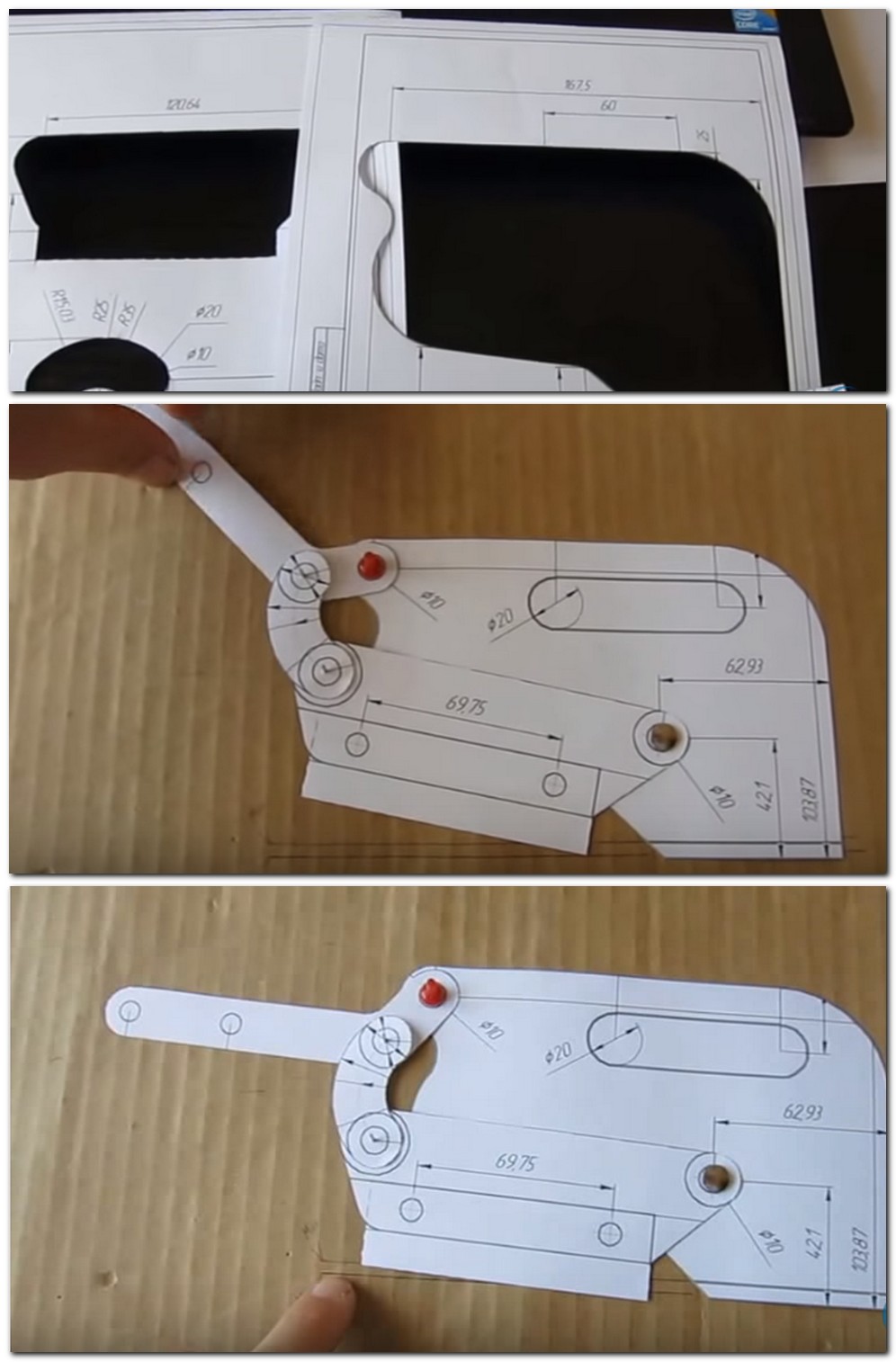

Нанесенные на бумагу чертежи деталей распечатываются на принтере, а затем вырезаются. Из вырезанных деталей собирается макет станка. Делается это для того, чтобы убедиться в правильности произведенных расчетов и точном соответствии габаритов, каждой отдельно взятой составляющей в контексте функционирования всего механизма в целом.
Очень важно определить показатель уровня реза. Он будет находится, на пересечении подвижного лезвия с основанием, которое условно обозначено проведенной карандашом линией.
Следующим этапом является подбор подходящих по размерам кусков металлолома с последующим шаблонным нанесением на них контуров будущих составляющих. Именно в этот момент бумажные обрезки из под мультипликации превращаются в важны трафарет.
В данном случае в роли заготовки выступили обрезки уголка и завалявшийся листовой кусок железа. И в результате интенсивных работ болгаркой либо газовым резаком были получены основные детали металлических ножниц. Это два уха, рукоятка, держатель тела и непосредственно само тело.

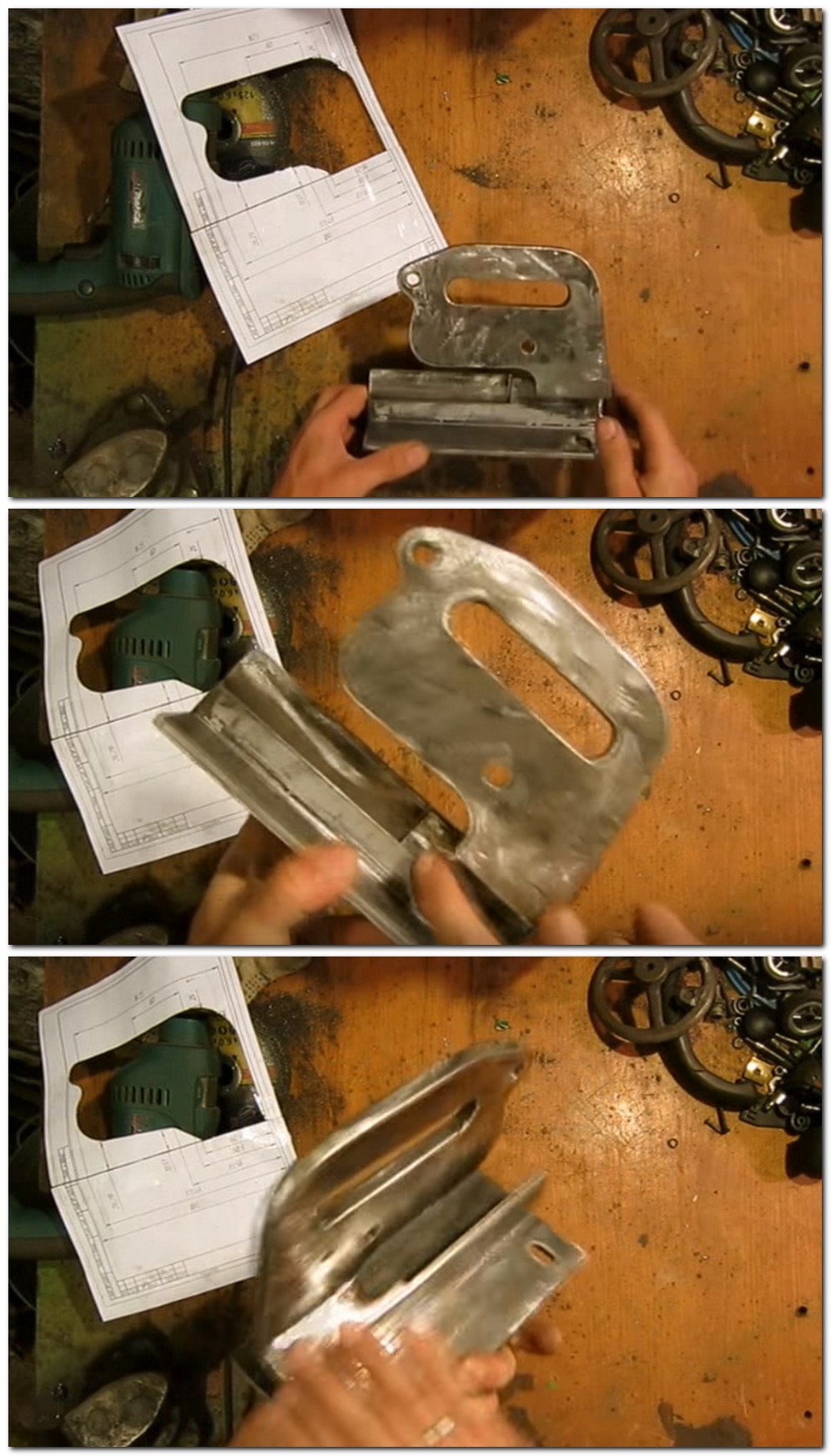

К телу гильотины крепится основание из двух обваренных уголков. Их толщина – 50 мм. Обратите внимание на учтенное пространство для заходов в режиме: “лист наверх”, “лист вниз”. Также предусмотрено свободное место для напильника. При этом исходить надо из параметров его толщины плюс необходимый зазор.

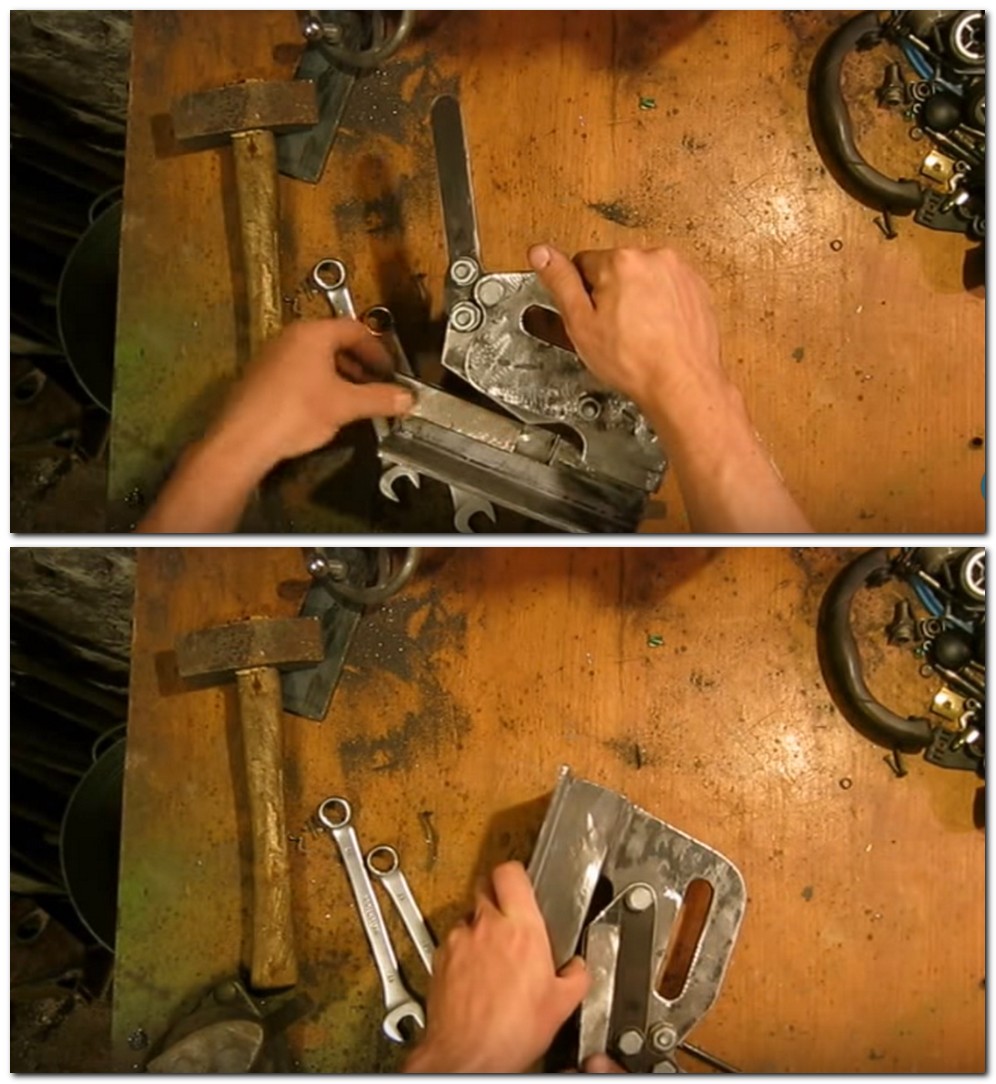

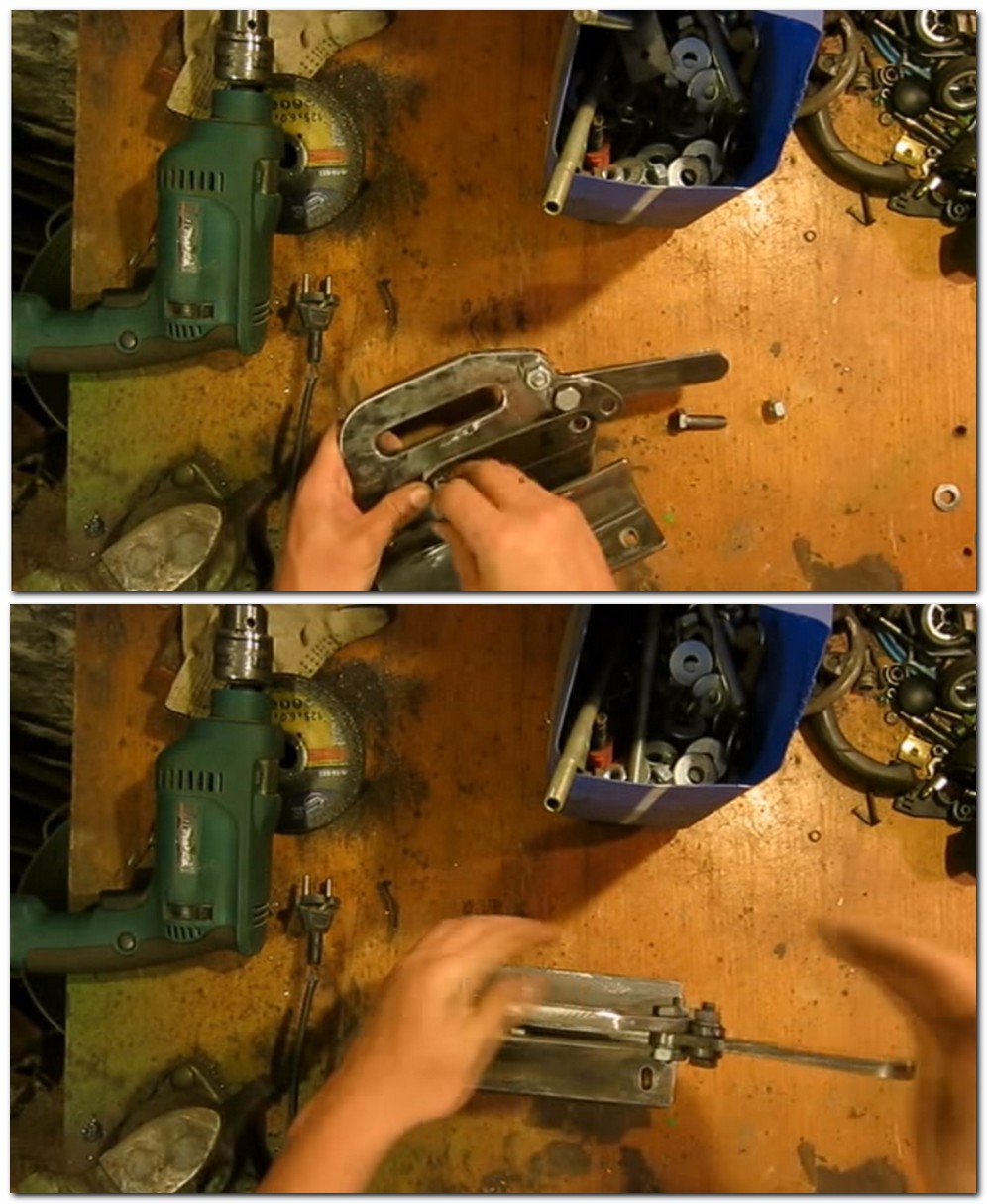

Затем при помощи крепежных болтов происходит процесс последовательной сборки. Рукоятка посредством двух ушей крепится к основной конструкции ножниц. После чего к ней же прикручивается один конец держателя тела. Второй стыкуется с рукояткой.
В итоге должен получиться, вот такой экземпляр. При условии недопущения ошибок на предыдущих этапах, момент полного прорезания должен происходить при достижении ручкой горизонтального положения. Также должно быть достигнуто минимальное перемещение рукояти на фоне максимального хода по радиусу.
Заготовкой для двух лезвий послужил обыкновенный старый, а потому сточенный, напильник. Для начала его следует разрезать на две части. В каждой из них сверлится по три отверстия для крепления. После этого происходит формирование профиля лезвия и непосредственная заточка кромок.

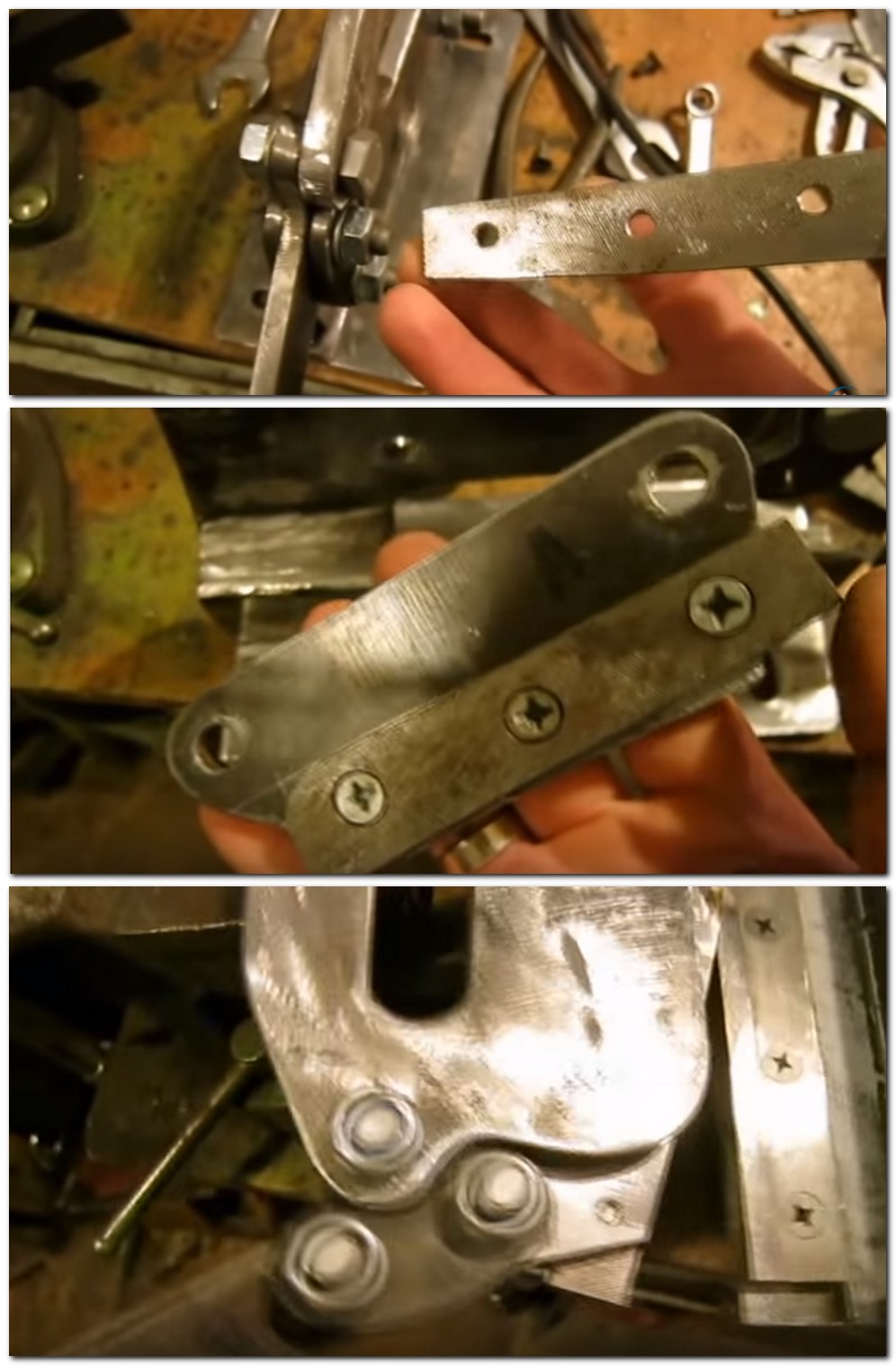

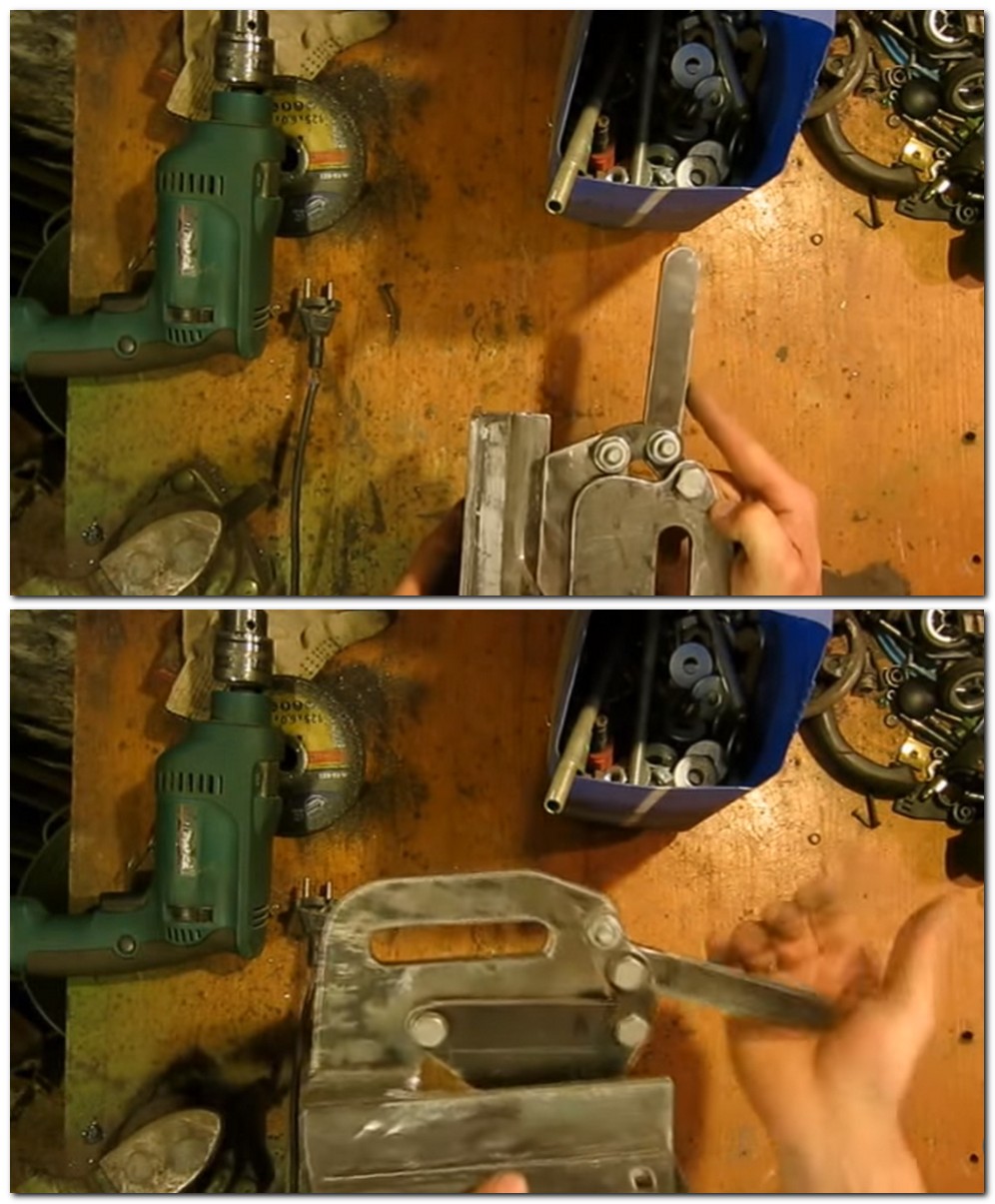

На изображениях показаны места крепления двух режущих ножей. Движению верхнего ножа не должны препятствовать остальные детали станка. Важно подвести профиль таким образом, чтобы по всей ширине реза, взаимодействие ножей происходило под углом в 6-8 градусов.

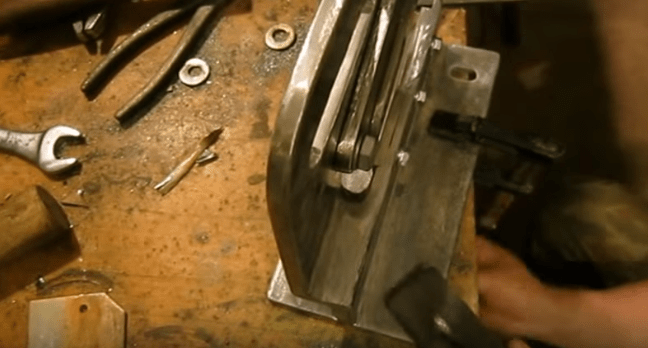

Готовые к работе самодельные рычажные ножницы при помощи зажимов или специально для этого просверленных отверстий надежно фиксируются на рабочей поверхности верстака.
При условии соблюдения основных технологических правил во время изготовления станка, он обязательно покажет очень высокую эффективность. И с легкостью будет резать как бумажные листики, так и 3-миллимитровое железо.
Видео: ручная гильотина своими руками для резки металла.
Эта самоделка может стать полезной для любого, кто работает с бумагой или картоном. Она не требует больших денежных затрат. Зато при аккуратной работе обеспечит «чистый» рез любого формата бумаги.
Прежде чем мы приступим к обсуждению темы, замечу, что говорить сегодня мы будем исключительно о прямолинейном резе одного листа бумаги. А теперь к делу.
Каждый из нас хоть раз в жизни сталкивался с необходимостью резать бумагу (картон). Какими инструментами мы для этого пользуемся? Конечно же, ножницами. Если нужен более-менее ровный срез, то в ход идут нож и линейка. Для абсолютной чистоты работы лучше воспользоваться фирменным резаком. Давайте разберемся, в чем же преимущества и недостатки каждого из них.
Режем ножницами
Это простейший способ резки бумаги. Он удобен для небольших объемов работ и относительно малых линий разреза. Сделать же качественные и более длинные разрезы ими крайне сложно.
Вывод: несмотря на дешевизну инструмента и простоту его применения, ножницы можно использовать только для получения небольших линий разреза.
С помощью ножа и линейки
Однозначно, этот способ резки бумаги больше подходит для разрезов большой длины, чем ножницы. Нужно только обладать определенными навыками и сноровкой.
Для этого можно использовать любой хорошо заточенный нож, который не будет заминать и рвать бумагу. Но лучше, конечно, пользоваться канцелярским ножом, или ножом для строительных работ с выдвигающимися лезвиями. Он должен быть без люфта, чтобы инструмент не смог сойти в сторону от направляющей линейки.
Что касается линейки. Выбирать, бесспорно, нужно стальную. При работе с деревянными или пластмассовыми линейками существует риск, что нож будет «зарываться» в них, а это не очень хорошо отразится на конечном качестве порезки.
Итак, мы вновь можем говорить о малой стоимости и простоте использования инструментов. Однако при работе с ними возникают трудности с фиксацией линейки большой длины, а вместе с тем повышается риск быть травмированным.
Заводской резак
Его использование во всех случаях удобнее и эффективнее. Тем более, что в магазинах представлено огромное количество самых разных видов и типов таких резаков: роликовые, сабельные, гильотинные и т.д., предназначенные для резки бумаги от формата А4 до А1, а также отличные по цене и качеству.
И, как правило, люди, которые серьезно увлекаются или профессионально занимаются работой с бумагой и картоном, стараются приобретать именно такие приспособления. Однако и здесь есть свой большой минус — цена инструмента. Если небольшие резаки, рассчитанные на малый
- Правила употребления am, is, are - глагол to be
- Дополнительные придаточные предложения в английском языке
- Афродизиаки для женщин – продукты, специи, эфирные масла
- Как выбрать электронную книгу для чтения – какие ридеры лучше
- Возможен ли взлом Bitlocker?
Детали:
Предназначен для стандартного раскроя бумаги, фотографий или этикеток, резки до 5-8 листов (70 г / шт.). печатать на бумаге).
Высокая точность благодаря выравнивающей сетке и линейке с двумя шкалами, просто измеряйте и выравнивайте свои бумаги, чтобы каждый раз получать точно такие же безупречные результаты обрезки.
Защитная рейка и крюк защелки лезвия для блокировки лезвия защищают пользователей.
Изготовлен из высококачественного пластика, достаточно прочного, чтобы аккуратно разрезать более толстые материалы.
Простой в использовании и миниатюрный, подходит для дома, школы, офиса.
Спецификация:
Материал: пластик
Размер: 270 x 85 x 25 мм / 10,63 x 3,35 x 0,98 дюйма
Максимальный размер резки: 220 x 60 мм / 8,66 x 2,36 дюйма
Примечание:
1. В соответствии с руководством измерения, могут быть небольшие отклонения.
2. Есть много цветов, мы вышлем его в случайном порядке.
Упаковка:
1 x Paper Cutter
Оплата >>
1. Мы принимаем Alipay, West Union, TT и все основные кредитные карты через безопасный платежный процессор УСЛОВНОЕ ДЕПОНИРОВАНИЕ.
2. Оплата должна быть произведена в течение 5 дней после заказа.
3. Если вы не можете оформить заказ сразу после заказа, подождите несколько минут и повторите попытку.
Отгрузка >>
1. Заказ будет отправлен в течение 4 рабочих дней после полной оплаты.
2. Мы отправляем только подтвержденный адрес заказа, пожалуйста, убедитесь, что ваш адрес заказа совпадает с адресом доставки.
3. Услуга транзитного времени предоставляется перевозчиком и исключает выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
4. Если вы не получили свой груз вовремя, пожалуйста, Свяжитесь с нами, прежде чем открывать спор , мы проверим проблему и предоставим вам решение в течение 24 часов.
Гарантия >>
1. 6 месяцев Ограниченная гарантия производителя на дефектные изделия (за исключением предметов, поврежденных и / или неправильно использованных после получения).
2. Дефектные изделия должны быть возвращены в течение гарантийного срока. Вы должны сообщить нам, что это за дефект и сообщить нам номер вашего заказа.
Возврат и возмещение >>
1. Если товар неисправен, покупатель должен связаться с нами перед возвратом товара.
2. Если покупатель не захочет вернуть товар, мы осуществим полный или частичный возврат в зависимости от конкретной ситуации
Обратная связь >>
Мы делаем все возможное, чтобы наши клиенты получили удовольствие от покупок. Пожалуйста, Свяжитесь с нами, чтобы решить вашу любую проблему , прежде чем дать нам нейтральный или отрицательный отзыв, чтобы мы могли дать вам решение как можно скорее.
Профессиональный гильотинный настольный резак для стопки бумаги
Введение:
Новый ручной резак / триммер для бумаги ( YG-858 A4 ) предназначен для резки бумаги до 400 листов (для 80 г бумаги A4 ) за одну операцию. Это мощный и простой в использовании. Прямо из коробки вы заметите высокое качество этой машины.
Машина для резки бумаги идеально подходит для резки бумаги и карточки формата А4 на половину или меньшие размеры (ширина резки 12 дюймов).Регулируемая боковая направляющая и прочная система зажима обеспечивают чистую прямую резку каждый раз. Вы также можете использовать его как настольный резак.
Лезвие на этом устройстве изготовлено из закаленной стали, лезвие бритвы 12 ". Оно легко режет 80 г бумаги, 400 листов в высоту или около 1,5". Однако, если вам когда-нибудь понадобится заменить лезвие, этот резак сконструирован так, что его очень легко сделать. В отличие от других резаков для бумаги, которые требуют разборки всего режущего узла, сверхмощный резак для бумаги YG-858 A4 имеет легко заменяемое лезвие.Просто используйте прилагаемую шплинт для фиксации лезвия, пока вы снимаете винты, которые удерживают лезвие на месте. Лезвие отрывается, и новый можно легко надеть. Это огромный плюс, так как большинству людей, которым требуется замена лезвия на других резаках для бумаги, придется отправлять его обратно производителю для замены лезвия из-за высокой сложности и опасности замены других сверхмощных лезвий резака для бумаги.
YG-858 A4 Heavy Duty Paper Cutter идеально подходит для офисов, школ, церквей, предприятий, типографий, а также профессиональных индивидуальных пользователей.
Машина прошла сертификацию CE, сертификацию качества ISO9001 и поставляется с 2-летней бесплатной гарантией.
Бонус: В качестве особой благодарности нашим клиентам, мы предварительно собрали весь резак. Он готов идти прямо из коробки!
4 главных причины купить резак YG-858 A4
Конструкция: Резак для бумаги YG-858 A4 очень хорошо построен. Корпус фрезы изготовлен из сверхпрочной стали. Резак включает лезвие из закаленной стали, лезвие повышенной прочности, удлиненную металлическую рукоятку и регулируемый боковой калибр.
Безопасность: Резак для бумаги YG-858 A4 оснащен блокировочным механизмом для работы двумя руками. Это помогает пользователям полностью не касаться лезвий руками или пальцами.
Лезвие: Бумагорезательная машина YG-858 A4 оснащена лезвием из закаленной стали повышенной прочности, предназначенным для легкой обработки всех ваших потребностей резки. Если вам когда-либо понадобится заточить или заменить лезвие, лезвие можно легко снять с помощью прилагаемой лезвием лезвия.Просто прикрепите лезвие лезвия, открутите винты, удерживающие лезвие на месте, и лезвие откроется, даже не касаясь лезвия. Это так просто.
Производительность и точность: Резак для бумаги YG-858 A4 легко прорезает 400 листов бумаги по 80 г. Точность резца для бумаги YG-858 A4 не имеет себе равных. Благодаря компьютерной сетке в дюймах бумагорезальная машина YG-858 A4 каждый раз обеспечит вам идеальную резку.
Особенности:
- Все стальные базы для тяжелых условий эксплуатации.
- Удлиненная рукоятка режущей рукоятки увеличивает плечо - Обрезайте до 400 листов бумаги без усилий!
- Нескользящие накладки для настольного использования.
- Профессионально обработанная и собранная стальная направляющая и прочная сборка.
- Компьютерная решетка в дюймах (до 1/8 ") для точных разрезов.
- Поверхность защищена устойчивым к царапинам покрытием.
- Закаленное лезвие из прецизионной стали, изготовленное по индивидуальному заказу на заводе.
- Новый инновационный плавающий боковой указатель.
- Долговечная режущая подушка (материал, на который опирается лезвие при резке).
- Регулируемый зажим бумаги надежно фиксирует бумагу на месте, исключая смещение и разрыв.
- Рычаг безопасности Easy-Lock предотвращает резку до тех пор, пока не отпущен.
- Цельнометаллическая ручка для зажима бумаги.
Технические характеристики:
- Модель: YG-858 A4
- Базовый размер: 21 "x 15" x 1 1/2 "
- Общий размер: 21" x 15 "x 13 1 / 2 "(включая режущий аппарат)
- Максимальная ширина резки: 12"
- Лучший размер резки: A4 B5 A5 B6 B7 Бумага
- Максимальная производительность резки: 400 листов в высоту или около 1.5 "(для бумаги А4 80 г)
- Размер упаковки: 25 x 17,7 x 11,8"
- Вес упаковки: 39,7 фунта
Упаковочный лист:
- Бумагорезательная машина 1 X 12 "
- 1 X Blade splint
- 5 X Винт
- 1 X Руководство пользователя
Профессиональная деревянная основа A5 Триммер для гильотины для бумаги для домашнего офиса Школьные инструменты для резки бумаги Особенности: Прочная основа из твердого металла с ABS-пластиковыми компонентами. Регулируемая и блокируемая направляющая стандартного размера для точности резки. Идеально подходит для простой и быстрой резки документов, фотографий и других материалов до нужного размера. С удобной ручкой и четырьмя резиновыми ножками для дополнительной устойчивости; подходит как для профессионального использования, так и для личного использования. Accurate-Super прочная и износостойкая стальная основа с маркировкой печатной краской высокого качества, которая показана в сантиметрах и дюймах для максимальной гибкости и простоты использования. Безопасная специально разработанная кнопка безопасности на гильотине и лезвии для предотвращения несчастного случая или повреждения; пластиковая ручка, чтобы сделать его гораздо более плотным и легко заменить. Технические характеристики: Примечания: 1 X Триммер для гильотины для бумаги 2. Заказы обрабатываются своевременно после подтверждения платежа. 3. Мы отправляем только подтвержденные адреса заказов. Ваш заказ адрес должен совпадать с адресом доставки. 4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления. 5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно во время курортного сезона. 6. Если вы не получили свой заказ в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами.Мы проследим ваш заказ и свяжемся с вами как можно скорее. Наша цель - удовлетворение клиентов! 7. Срок поставки: 1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его с даты получения. Если предмет находится в вашем распоряжении более 7 дней, он будет считаться использованным, и МЫ НЕ ВЫДАМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Дефектные детали ДОЛЖНЫ БЫТЬ зарегистрированы и возвращены в оригинальной упаковке, если это возможно. Вы должны сообщить нам, в чем заключается дефект, и указать номер своего заказа. Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли выполнить ваше удовлетворение. |
Профессиональная деревянная основа B5 Триммер для гильотины для бумаг Домашний офис Школьный автомат для резки бумаги Регулируемый и блокируемый
Профессиональная Деревянная База B5 Гильотинный Резак Триммер Для Домашнего Офиса Школа Бумаги Фото РезкиОсобенности:
Прочная металлическая основа с пластиковыми компонентами из АБС.
Регулируемая и блокируемая направляющая стандартного размера для точности резки.
Идеально подходит для простой и быстрой резки документов, фотографий и других материалов до нужного размера.
С удобной ручкой и четырьмя резиновыми ножками для дополнительной устойчивости; подходит как для профессионального использования, так и для личного использования.
Прочная и износостойкая стальная основа Accurate-Super с маркировкой печатной краской высокого качества, которая показана в сантиметрах и дюймах для максимальной гибкости и простоты использования.
Безопасная специально разработанная кнопка безопасности на гильотине и лезвии для предотвращения несчастного случая или повреждения; пластиковая ручка, чтобы сделать его гораздо более плотным и легко заменить.
Тип A Технические характеристики:
Материал: Хорошее качество Сталь + алюминиевый сплав + Деревянная основа + Пластиковая ручка
Размер: Размер базовой платы: 27 X 25 X 5 см / 10,63 X 9,84 X 1,97 " Бумага: обычная бумага, такая как бумага для печати / фото / бумага / тонкая бумага с покрытием / лист ПВХ
Тип B Технические характеристики:
Материал: сталь хорошего качества + пластик
Размер: Размер базовой платы: 22 X 18.5 X 5 см / 8,66 X 7,28 X 1,97 "Общая длина ручки 37,5 см / 14,76"
Толщина обрезки: 8-10 листов Бумага для печати
Цвет: Белый
Подходящая бумага: Обычная бумага, такая как бумага для печати / Фото / Бумажные карты / Бумага с тонким покрытием / Лист ПВХ
Максимальный размер резки: подходит для A5 (180X200 мм), например, фотобумага / визитная карточка
Примечания:
1. Из-за различного эффекта монитора и освещения, фактический цвет элемента может немного отличаться от цвета показано на картинках.Спасибо!
2. Пожалуйста, позвольте 1-3 мм измерения отклонения из-за ручного измерения.
