Бесплатный 3D файл 20-гранный священный эльфийский сабельный кошачий кубик・Шаблон для 3D-печати для загрузки・Cults
Крепление для светодиодной ленты
Бесплатно
модифицированный прицел свободы
Бесплатно
40-миллиметровая решетка динамика
Бесплатно
каретка prusa mendal с креплением для 30 мм вентилятора
Бесплатно
случайный крючок с отверстием для винта
Бесплатно
6-контактное круглое крепление
Бесплатно
вставка для носа
Бесплатно
Лучшие файлы для 3D-принтеров в категории Игра
Motley Beholder
Бесплатно
Фигурка Гирана Шар Дракона
6,90 €
Armour — Shoulder cloth
Бесплатно
NMBR 9 (Number 9) Travel Game Box
Бесплатно
Ymir — Airsoft Shotgun/grenade launcher
Бесплатно
Андурил (меч Арагорна) — Властелин колец
Animal Crossing Leaf Keychain
Бесплатно
Wheellock Musket Blaster
14,13 €
Бестселлеры категории Игра
Армейский джип
2 €
Lazy Cat
3,73 €
терминаторы хаоса
15,80 €
Морская монтана Морская монтана
1 €
Крошечные космические эльфы — Волшебники
6,25 €
UPSCALED заклепочная броня пожарного отряда — полностью позирует
12,50 €
ГИГАНТСКИЙ КРОКОДИЛ ШАРНИРНЫЙ
4,26 €
Док-станция Nintendo Switch Crystal Dock — классическая и OLED-версия
3,12 €
ДРЕДНОУТ CUSTODES ACHILLUS & GALATUS НА ЗАКАЗ
4,82 €
Octopus 2.
03,73 €
Тяжеловооруженный Тик Бой жестокости
12,51 €
Voidwalker Exosuits Truescale
14,86 €Алтейр Эмбервотч
9,36 €
RC 1/10 Dodge Challenger
7,50 €
Бойцы эмберфолка
9,36 €
Арбалетное оружие Бэтмена / Печать на месте
2,50 €
💖 Вы хотите поддержать Cults?
Вам нравятся Cults и вы хотите помочь нам продолжить наш путь самостоятельно? Обратите внимание, что мы — маленькая команда из 3 человек, поэтому поддержать нас в поддержании деятельности и создании будущих разработок очень просто. Вот 4 решения, доступные для всех:
РЕКЛАМА: Отключайте блокировщик баннеров AdBlock и кликайте на наши рекламные баннеры.
АФФИЛИАЦИЯ:
ДОНАТЫ: Если хотите, то можно сделать пожертвование через Ko-Fi здесь 💜.
ПРИГЛАШЕНИЕ ДРУЗЕЙ: Приглашайте своих друзей, откройте для себя платформу и великолепные 3D-файлы, которыми делится сообщество!
Игральные кости 20 граней в категории «Подарки, хобби, книги»
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке LL
Доставка по Украине
242.74 грн
186.91 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке dk
Доставка по Украине
244.25 грн
188.07 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке рр
Доставка по Украине
259 грн
199.43 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке
На складе
Доставка по Украине
125 — 157 грн
от 8 продавцов
266 грн
133 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, дайсы, пластик
На складе
Доставка по Украине
125 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, дайсы, пластик
На складе в г.
Ровно
Доставка по Украине
125 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, дайсы, пластик
На складе в г. Ровно
Доставка по Украине
по 125 грн
от 14 продавцов
125 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, дайсы, пластик
Доставка по Украине
по 125 грн
от 2 продавцов
125 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке
На складе
Доставка по Украине
229 грн
172 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке gt
Доставка по Украине
по 185.74 грн
от 2 продавцов
260.68 грн
200.72 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, дайсы, пластик
Доставка по Украине
144 грн
120 грн
Купить
Кости игральные многогранные 7 штук 4-20 граней дайсы пластик
Доставка по Украине
187 грн
170 грн
Купить
7шт.
Игральные кости 4-20 граней, пластиковые дайсы
На складе в г. Ровно
Доставка по Украине
125 грн/набор
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке, 105657
На складе в г. Ровно
Доставка по Украине
135 грн
Купить
Набор игральных костей: 7 шт.! Кости на 4, 6, 8, 12 и 20 граней! Черно-белые.
На складе в г. Белая Церковь
Доставка по Украине
111 грн
Купить
Смотрите также
Новинка Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке !
Доставка по Украине
175 грн
131 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке
Доставка по Украине
125 — 222.5 грн
от 2 продавцов
250 грн
222.50 грн
Купить
Игральные кости деревянные 20 мм, набор 5 шт.
Доставка из г.
Одесса
120 грн
Купить
Товар для взрослых.
Вам есть 18 лет?
Игральные кости, эротический кубик, игрушки для взрослых, sex кубик 12 граней белый 1 шт.
На складе в г. Запорожье
Доставка по Украине
85 грн
Кости игральные Камасутра с позами для секса , высота кубика 20 мм, цвет красный
Доставка из г. Коломыя
7.22 — 18.98 грн
от 4 продавцов
7.22 грн
Купить
Кости игральные Камасутра с позами для секса , высота кубика 20 мм, цвет красный
Доставка из г. Коломыя
8.12 грн
Купить
Кости игральные многогранные 7шт, 4-20 граней, пластик, дайсы в мешочке Без бренда
Доставка по Украине
163 грн
Купить
Игральные кости с пикантными рисунками на гранях (светятся в темноте)
Доставка по Украине
по 84 грн
от 2 продавцов
84 грн
Купить
Кости игральные. Камасутра. Пара 2шт. 20мм
Доставка по Украине
23 грн
Купить
Пластикові намистини, гральні кістки з отвором 8х8 мм (прим.
20 шт) Колір — білий мікс
Доставка по Украине
11 грн
Купить
Кости игральные. Камасутра. Пара 2шт. 20мм
Доставка из г. Коломыя
8.59 грн
Купить
Кости игральные кубики, 20 мм, Китай
Недоступен
Смотреть
Кубик игральный 20 мм d6 с пустыми гранями (скругленные ребра).
Недоступен
Смотреть
(20 грамм) Пластиковые бусины, игральные кости с отверстием 8х8 мм (прим. 40 шт) Цвет — белый микс
Недоступен
13.80 грн/упаковка
Смотреть
20-сторонние полупрозрачные игральные кости, 20-сторонние металлические игральные кости

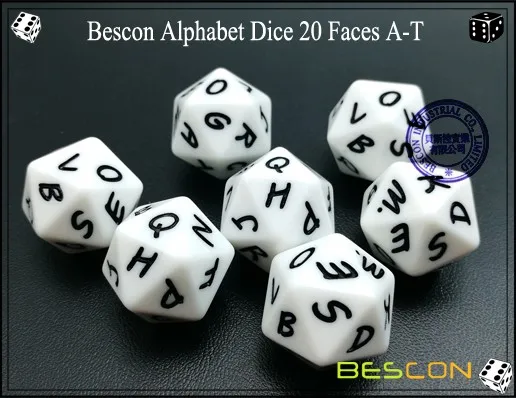

Bescon Алфавитные игральные кости 20 граней A-T в верхнем регистре, 20-сторонние игральные кости с буквами
Цена за единицу: $0,95 — $1,48 шт./шт.
47 Мин. Заказ: 1 Штук/Штук
Номер модели: BCD39005
Кости с алфавитом: Кости с алфавитом Бескона, 20 граней A-T, прописные
Кости с алфавитом, 20 граней A-T, прописные, 20-сторонние Кости с буквами 1-20 грань А-Т.
С этими уникальными костями можно играть по-разному! Стандартный размер 20 мм, штамповочные ролики…
Контакт Nowbuy Now
Bescon Glitter Jumbo D20 38 мм, большой размер 20 боковых блеск с блестками, Big 20 Faces Cube 1,5 дюйма
Цена единицы: 3,45 долл. США — $ 4,58 штук/кубики
мин. Заказ: 1 шт./шт.
№ модели: BCD 55407
Тип: игральные кости
Применение: игра
Материал: пластик дюйм Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Контакт Nowbuy Now
Bescon Jumbo Gloing D20 38 мм, большой размер 20 костей Blue Glow в темном, Big 20 Faces Cube 1,5 дюйма
Цена единицы: $ 3,65 — $ 4,88 пьесы/части
мин. Заказ: 1 шт./шт.
Номер модели: BCD 55503
Тип: игральные кости
Применение: игра
Материал: пластик Куб 1,5 дюйма Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма).
Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Контакт Nowbuy Now
Bescon Jumbo Gloing D20 38 мм, большой размер 20 костей Красные свечение в темном, Big 20 Faces Cube 1,5 дюйма
Цена единицы: $ 3,65 — $ 4,88 пьесы/части
мин. Заказ: 1 шт./шт.
Номер модели: BCD 55501
Тип: игральные кости
Применение: игра
Материал: пластик 1,5 дюйма Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Контакт Nowbuy Now
Bescon Jumbo Gloing D20 38 мм, большой размер 20 костей кошельки неватный сияние в темном, Big 20 Faces Cube 1,5 дюйма
Цена единицы: $ 3,65 — $ 4,88 пьесы/кубики
мин. Заказ: 1 шт./шт.
Номер модели: BCD 55510
Тип: игральные кости
Применение: игра
Материал: пластик Куб 1,5 дюйма Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма).
Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Контакт Nowbuy Now
Bescon Jumbo Gloing D20 38 мм, большой размер 20 костей комичный синий свет в темных, Big 20 Faces Cube 1,5 дюйма
Блок цена: $ 3,65 — $ 4,88 кубики/пьесы
мин. Мин. Заказ: 1 шт./шт.
Номер модели: BCD 55519
Тип: игральные кости
Применение: игра
Материал: пластик Faces Cube 1,5 дюйма Это гигантский размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Связаться с предприятиемКупить сейчас Заказ: 1 шт./шт.
№ модели: BCD 55004
Тип: игральные кости
Применение: игра
Материал: пластик
Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом выдают вам число.
..
Свяжитесь сейчасКупить сейчас Заказ: 1 шт./шт.
Номер модели: BCD 55013
Тип: кубики
Применение: игра
Материал: пластик
Bescon Jumbo D20 38 мм, большой размер, 20 оранжевых кубиков, непрозрачный кубик20 Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом выдают вам число…
Свяжитесь сейчасКупить сейчас Заказ: 1 шт./шт.
Номер модели: BCD 55118
Тип: игральные кости
Применение: игра
Материал: пластик
Bescon Amber Jumbo D20 38 мм, большой размер, 5 больших граней, 1 куб, 20 сторон имеют большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом выдают вам число от 1 до 9.0017
Контакт Nowbuy Now
Bescon Glitter Jumbo D20 38 мм, большой размер 20 боков комичный блеск бирюзовый зеленый, Big 20 Faces Cube 1,5 дюйма
Блок цена: $ 3,45 — $ 4,58 пьесы/пьесы
мин.
Мин. Заказ: 1 шт./шт.
Номер модели: BCD 55402
Тип: игральные кости
Применение: игра
Материал: пластик 1,5 дюйма Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом…
Связаться с предприятиемКупить сейчас Заказ: 1 шт./шт.
№ модели: BCD 55005
Тип: игральные кости
Применение: игра
Материал: пластик
Это большой размер D20 с размером лицевой стороны 38 мм (1,5 дюйма). Это прочные и тяжелые игральные кости большого размера, хорошо сбалансированные и случайным образом выдают вам число…
Контакт Nowbuy Now
Компания Black Polydral 20 Sides Dice с красными номерами
Цена единицы: 0,12 — 0,4 / кусочки / кусочки
| мин. | Цена за единицу |
500 шт. /шт. | 0,12 долл. США / шт./шт. |
| 500 шт./шт. | 0,4 долл. США / шт./шт. |
Мин. Заказ: 500 шт./шт.
Номер модели: BCD 16004
Этот черный непрозрачный 20-гранный кубик с красными номерами 1–12. Прочные и прочные 12-гранные игральные кости по хорошей цене. Этот симпатичный объект — лучший способ получить случайное число с вероятностью 5% или 1 из 20 случайных чисел. Эти игральные кости непрозрачны и имеют вставленные числа. Номера…
Связаться с предприятием

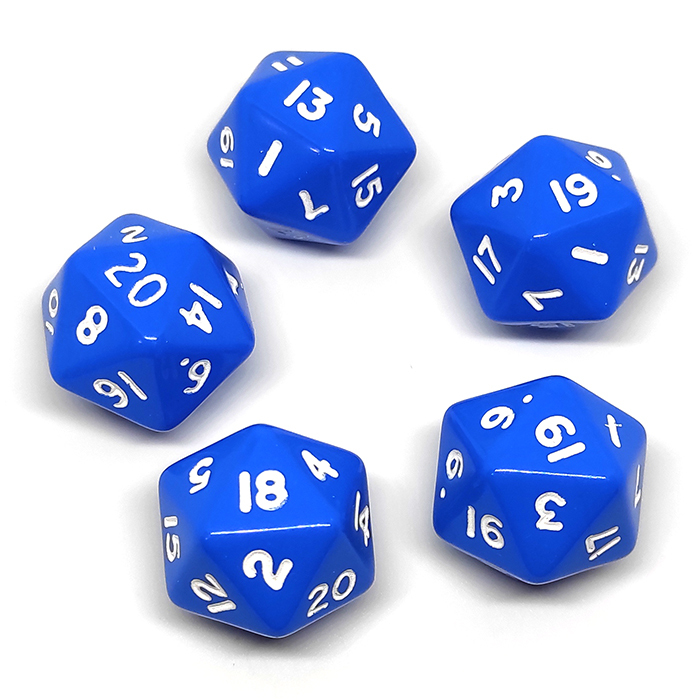

Красочные непрозрачные многогранные 20-гранные игральные кости
Цена за единицу: 0,1–0,4 долл. США / шт./шт.
| Минимальный заказ | Цена за единицу |
| 1000 шт./шт. | 0,1 долл. США / шт./шт. |
1000 шт./шт. | 0,4 долл. США / шт./шт. |
Мин. Заказ: 1000 шт/шт.
Номер модели: BCD 160A8
У нас есть запас этих красочных непрозрачных многогранных 20-гранных игральных костей, поэтому мы можем отправить их очень быстро после вашего заказа. Это красивые непрозрачные игральные кости с 20 гранями разных цветов. При стандартном размере 20 мм они могут стать вашими самыми важными игральными костями, если…
Свяжитесь сейчас
Прозрачные разноцветные многогранные 20-гранные кубики
Цена за единицу: 0,1–0,4 долл. США / шт./шт.
Мин. Заказ: 1000 шт/шт.
Номер модели: BCD 16A
Прозрачные разноцветные многогранные 20-гранные игральные кости У нас есть запас этих прозрачных разноцветных многогранных 20-гранных игральных костей, поэтому мы можем отправить их очень быстро после вашего заказа.
Это красивые прозрачные 20-гранные кости в разных…
Свяжитесь прямо сейчас
20-сторонняя индивидуальная эмблема с гравировкой закрученная жемчужина Multi-Sides Dice
Мин. Заказ: 500 шт./шт.
Номер модели: BCD 16CSE213
20-сторонняя индивидуальная гравировка логотипа с закрученными жемчужинами Многосторонние игральные кости Мы гравируем индивидуальный логотип на 1-й стороне этих 20-гранных игральных костей. На самом деле мы можем выгравировать индивидуальный рисунок на всех 20 сторонах игральной кости, только по вашим требованиям. Многосторонние кости могут быть…
Свяжитесь прямо сейчас
35 мм большой размер 20 сторон кости в различных цветах
Мин. Заказ: 100 шт./шт.
Номер модели: BCD B205A2
35 мм Большие 20-гранные игральные кости различных цветов У нас есть набор многогранных кубиков малого размера 12 мм, а также большой 20-гранный кубик 35 мм (1 3/8 дюйма) .
Это идеальные большие цельные кости для различных игр! Пользовательский цвет и различные эффекты доступны. Кости…
Свяжитесь прямо сейчас
20-сторонняя кость имеет форму икосаэдра. Грани сторон D20 представляют собой равносторонние треугольники. Были обнаружены икосаэдры, относящиеся к римским / птолемеевским временам, но неизвестно, использовались ли они в качестве игровых костей. Современные игральные кости с 20 гранями иногда дважды пронумерованы от 0 до 9 в качестве альтернативы 10-гранным игральным костям. Сумма чисел на противоположных гранях равна 21, если пронумерованы от 1 до 20.
2400 светодиодный икосаэдр (20-гранный)
Размер теннисного мяча, 20-гранный, светодиодный, правильный многогранник
Введение
По моему мнению, основной проблемой при создании меньшего светодиодного куба являются светодиодные панели. Имеющиеся в продаже панели предназначены для видеостен и обычно имеют минимальный размер 64×64 пикселя.
Кажется, это хороший компромисс между стоимостью/сложностью/световой эффективностью. В моем предыдущем проекте мини-светодиодного куба я преодолел одно из основных препятствий при создании куба меньшего размера, потому что я спроектировал и построил свои собственные светодиодные панели высокой плотности*.
(*высокая плотность: шаг пикселя менее 2,5 мм)
Что дальше? Я мог бы сделать его меньше, улучшить контроллер, улучшить прошивку. Как насчет добавления дополнительных сторон?
Вдохновение пришло от этой фигурки оригами, которую я построил много лет назад и которая стоит у меня на полке.
Я никогда раньше не видел светодиодный икосаэдр…
Я начал с размышлений о проекте с высоты птичьего полета, о том, какие основные аспекты в нем будут. То, что я знаю, я хотел с точки зрения дизайна, и что мне еще предстояло проработать. Инженерные проекты всегда связаны с решением проблем, поэтому полезно иметь четкое представление о проблемах, которые стоят перед вами.
Панели
- Мне нужно было разработать светодиодную панель, которая была бы компактной и содержала бы всю электронику.
- Эта панель должна иметь форму равностороннего треугольника, и ее можно легко соединить с другими панелями, чтобы сформировать цепочку.
- Как бы мне расположить светодиоды на поверхности каждой панели, чтобы упростить маршрутизацию. Зная, что панели находятся под разными углами, я бы хотел, чтобы они были выровнены независимо от того, в какой ориентации они были установлены. Симметрия 120 градусов.
Корпус
- Как панели будут удерживаться вместе с минимальными рамками
- 3D-печать — очевидный ответ, поскольку у этого корпуса много странных углов из-за личного опыта с хрупкостью и обесцвечиванием со временем
- Хотите черный материал, чтобы корпус не был заметен
- Общий размер? Мыслящий теннисный мяч/кубик рубика размером с кубик
Контроллер
- Можно использовать дизайн контроллера для куба, потребуется перепроектировать, чтобы он соответствовал меньшему форм-фактору
Питание
- Как это будет питаться? 18650. Аккумуляторы RC LiPo для хобби?
- Я хочу носить это с собой в самолете, возможно, потребуется что-то более дружелюбное.
Аккумуляторы RC LiPo для хобби?Хронология
- Я очень поздно пишу этот пост в блоге. Я начал думать об этом проекте в сентябре 2019 года., и хочу, чтобы он был готов к участию в Supercon 2019. Я покидал свою лабораторию 2 ноября. Так что у меня было чуть меньше 2 месяцев, чтобы осуществить это.
Этап проектирования
К этому моменту у меня в голове возникла идея о том, как я хочу, чтобы устройство выглядело. Однако жестких или фиксированных номеров еще не было. Поэтому я знал, что мне нужно сначала определить размеры каждой панели. Я сделал это в своей любимой 3D-CAD, fusion 360. Я нашел учебник о том, как моделировать икосаэдр, который был более сложным, чем вы можете себе представить. После моделирования я масштабировал его, чтобы он был примерно размером с теннисный мяч, в результате у меня получилось треугольное лицо со сторонами 42 мм.
От него я немного отступаю, чтобы дать место панелям, которые будут утоплены в корпус.
Я использовал светодиоды 2×2 мм для куба и знал, что они бывают меньшего размера, 1,5×1,5 мм. Это было бы идеально. Они имеют черный корпус, который помогает выделить круглую линзу сверху. Это особенно важно, потому что при перемещении светодиоды на некоторых панелях могут поворачиваться, но пока круглое отверстие находится в одном и том же месте, вы обычно этого не заметите.
Вы можете получить светодиоды меньшего размера, однако это создает дополнительные проблемы. Мне нужно иметь возможность легко развести эту плату, и я не хотел начинать использовать функции HDI. (Слепые/скрытые переходные отверстия). Для этого необходимо провести дорожку через середину светодиодных площадок, что невозможно с этими меньшими RGB-светодиодами 1×1 мм или 0,7×0,7 мм. Во-вторых, поскольку у них нет черного корпуса, я беспокоился, что световые блики между пикселями будут плохими.
Основываясь на опыте работы с кубом, я знал, что могу создать матричную компоновку светодиодов и использовать 16-битные драйверы светодиодов постоянного тока + драйверы источника 595/PMOS.
Драйверы приемника TLC59025 настроены на один ток для всех 16 бит, необходимо использовать 3, по одному для R, G, B. Это связано с тем, что для каждого цвета требуется немного разный ток для получения хорошего белого. Я говорю «стиль», потому что вы можете найти несколько совместимых по выводам драйверов. lcsc продает несколько, у которых есть таблицы данных только на китайском языке, но, поскольку они разработаны как замена, это не проблема. С их помощью можно неплохо сэкономить. Особенно учитывая, что мне нужно было использовать 60 из них в проекте.
Эти драйверы только ВКЛ/ВЫКЛ, они сами не управляют оттенками серого. Из-за этого вы хотите подключить оба сигнала LATCH и BLANK. Это позволяет синхронизировать новые данные во время отображения текущих данных. А также управлять точным интервалом, для которого отображаются данные. Это и некоторая логика FPGA позволяют управлять оттенками серого с высокой частотой обновления.
Архитектура показана выше. Есть несколько интересных наблюдений.
- Я поместил все в одну последовательную строку. Это представляет 64 бита от входа до выхода и в первую очередь предназначено для уменьшения количества контактов разъемов и, следовательно, внутренней проводки. 9Платы 0428
- r0.1 не имели буферов, но я заметил, что после 3 панелей были некоторые глюки. Поэтому я добавил их.
- У меня достаточно электроники, чтобы управлять всей матрицей 16×16, но заполнить только ее треугольную часть. Это ОЧЕНЬ помогает с маршрутизацией сигнала. У меня уже есть 4L для маршрутизации питания/сигналов на внутренних слоях, но я попытался провести его только с одним 8-битным исходным драйвером и потерпел неудачу.
- Я выбрал 6-контактный плоский гибкий кабель с шагом 0,5 мм. На самом деле их было немного сложно найти, в итоге я купил разные длины у продавца aliexpress.
Имея свободное место, я могу разместить треугольную матрицу светодиодов с 15 пикселями в основании и 15 пикселями в высоту. получается 120 светодиодов с каждой стороны.
С 20 сторонами всего 2400 светодиодов. Это будет весело место для рук! но я оставлю это для будущего Грега.
Панель r0.1
Выше показана панель, которую я отправил для изготовления в JLC PCB. (https://jlcpcb.com/) Они любезно предоставили бесплатные печатные платы и трафареты для этого проекта.
Я разместил этот заказ 12 сентября.
Платы прибыли примерно через неделю. И они хорошо смотрелись на поверхности. Я пошел собирать один, и при попытке определить ориентацию светодиода обнаружил фатальный недостаток. У меня был повернут след на 90 градусов. (-___-)
Я попытался собрать плату, расположив светодиоды под углом 90 градусов, но в конечном итоге это не удалось, площадки выглядят достаточно симметричными, но это не совсем так. Так что при размещении светодиодов на 90 градусов нет большого поверхностного натяжения во время оплавления, чтобы выровнять их. Да, такое выравнивание выглядит довольно некрасиво.
Также стоит отметить, что, поскольку на тот момент у меня не было кабелей или разъемов FFC, и я не написал код для управления дисплеем, я даже не пытался включить его. Может быть, вы можете почувствовать предзнаменование в этом наблюдении.
Панели Возьми два
В то время все остальное в панелях казалось прекрасным, поэтому я быстро отрегулировал посадочное место. разорвал верхний слой и перенаправил. К этому моменту у меня осталось немного творческой энергии/мотивации, поэтому я добавил в дизайн 2 небольших двойных входных буфера. Это помогает изолировать каждую панель от следующей. В частности, линия часов и устранение некоторых сбоев, которые я видел в дизайне куба. Когда маршрут был завершен, я снова разместил заказ в JLC, на этот раз я просто заплатил за платы сам, потому что теперь у меня были более сжатые сроки, и мне не хотелось просить больше бесплатных вещей из-за глупой ошибки с моей стороны. .
Я разместил этот заказ 10 октября
Корпус
Давайте переключимся на корпус, с дизайном панелей я могу экспортировать 3D-модель из KiCad и начать смотреть, как они будут интегрированы в корпус.
Мне пришлось смоделировать собственный светодиод. Что было очень полезно, чтобы увидеть, как все будет подогнано.
Панели подошли идеально, а лицевые панели выглядели достаточно толстыми, чтобы их можно было изготовить, теперь нужно было просто пройти и отрезать как можно большую часть корпуса. Нейлоновые отпечатки MJF оцениваются по их общему размеру и тому, сколько всего материала попадает в конечный отпечаток.
не удалось найти изображениене удалось найти изображение Не удалось найти изображение
Что касается питания устройства, мне удалось поместить в корпус аккумулятор для беззеркальной камеры Sony, и, что еще более удивительно, я обнаружил совместимый 3-контактный разъем, который действительно подходит для аккумулятора! (Это одна из проблем использования этого типа батареи).
Мне нужен был способ вставить/удалить батарею, и я решил, что проще всего удалить часть икосаэдра с 5 панелями, между этими 5 панелями и основанием будет проходить один ленточный кабель.
Секции будут иметь асимметричные замки и магниты, чтобы их можно было надежно закрепить и снять.
не удалось найти изображение
Я даже пытался быть умным и добавить функции блокировки в 3D-печать, чтобы сохранить плату контроллера. Опция Fusions «взгляд на» [лицо] и анализ сечения были жизненно важны для разработки этого дизайна.
Когда две половинки были разработаны и проверены несколько раз в течение нескольких дней, я был готов их заказать. Я действительно не знаю слишком много вариантов для быстрого прототипирования детали из нейлона MJF, поэтому я просто выбрал форму. Я выбрал более подробное обслуживание с возможностью экспресс-доставки. Сумма заказа составила 167,68 долларов США. Я надеялся, что не было никаких проблем с дизайном, которые я упустил из виду, особенно учитывая, что это был мой первый опыт разработки нейлоновой детали MJF.
Я разместил этот заказ 12 октября.
Контроллер
Я перепроектировал контроллер, в основном точную копию того, что используется на кубе, но с четырьмя 6-контактными разъемами FFC для дисплеев.
Контроллер и корпус были разработаны в тандеме, пришлось немного повозиться, чтобы все подошло правильно. К счастью, с импортом dxf в KiCad и выходом в 3d STEP все очень просто.
Контроллер основан на быстром программируемом SAMD51, это ядро M4, которое может работать на частоте до 120 МГц. Кроме того, поскольку проект был недостаточно сложным, я решил использовать ржавчину для управления системой. И есть ящики ржавчины и пакеты поддержки для samd51.
Кнопка и USB-соединение обеспечивают простой способ обновления прошивки на устройстве, поскольку доступ к разъему JTAG будет затруднен после того, как все будет собрано.
FPGA ice40 разгружает все мультиплексирование дисплея в реальном времени, выводит пиксели на 4 строки панелей параллельно и достигает частоты обновления ~100 Гц из кадрового буфера, при этом выводя 10-битную двоично-кодированную модуляцию с гамма-коррекцией для управления оттенками серого каждый пиксель.
Что касается источника питания, было бы неплохо иметь зарядное устройство, но эти батареи Sony имеют номинальное напряжение 7,4 В, что делает зарядку немного более сложной, чем простое решение с одним чипом.
Я по-прежнему хотел, чтобы устройство питалось от USB при программировании/отладке, поэтому я добавил идеальный диодный контроллер, который эффективно объединяет два источника входного питания. Я также добавил к аккумулятору базовый датчик пониженного напряжения, чтобы не допустить чрезмерного разряда элементов LiPo (хотя теперь я обнаружил, что он может быть встроен в них).0007
Это модель, которую я создал для контроллера. Это сделано прямо из KiCad и было необходимо для обеспечения хорошей механической совместимости между печатной платой и корпусом.
Я заказал их 10 октября.
Стадия сборки
Печатные платы прибыли в пятницу, 18 октября. Также было построено несколько светодиодных панелей, поэтому я мог провести пробную установку корпуса, который появится на следующей неделе. Я вошел в ритм и в итоге собрал сторону контроллера на все светодиодные панели.
Пайка прошла отлично. Я использую пасту SAC305, не содержащую свинца, и трафареты из нержавеющей стали, которые JLC предоставила вместе с печатными платами.
Когда сторона контроллера готова, я установил шаблон, чтобы выровнять трафарет на верхнем слое, и нанести паяльную пасту. Я решил сделать сторону со светодиодами последней в основном, чтобы светодиоды должны были пройти только один цикл оплавления. Я сделал приспособление из старых печатных плат, чтобы держать панели за направляющие в печи, чтобы нижние компоненты ни с чем не соприкасались. Поверхностное натяжение должно удерживать их все на месте, но если к расплавленному припою была приложена сила, есть вероятность, что они сдвинутся.
С нанесенным на печатную плату припоем я поместил детали с помощью шприца с тупой/изогнутой дозирующей иглой. Шприц соединен с небольшим вакуумным насосом постоянного тока. Это создает достаточное давление, чтобы снять детали с ленты, а затем, когда они помещаются на паяльную пасту, дополнительной силы пасты достаточно, чтобы вытащить их из шприца.
Я установил деревянную доску на своем столе и использовал двухсторонний скотч, чтобы приклеить полоски ленты для светодиодов, все в одинаковой ориентации.
Печатная плата расположена таким образом, что светодиоды нужно просто перемещать, а не вращать.
Я также собрал плату контроллера. Также используется паяльная паста + печь оплавления. И вот пришел корпус!
Тестовая сборка корпуса
Корпус выглядел великолепно! Текстура от MJF идеально подходила к внешнему виду печатной платы/светодиодов. Допуск между деталями я оценил идеально. Магниты подходят к обеим частям (одна проблема заключалась в том, что я не мог вытащить магниты).
Плата контроллера и аккумулятор прекрасно помещаются в корпусе. Итак, пришло время погрузиться в прошивку/программное обеспечение шлюза и заставить работать светодиодные дисплеи.
Прошивка и ошибки
Я немного откладывал этот шаг, потому что для управления этим новым типом панели необходимо было изменить программное обеспечение шлюза из куба. Данные строки и столбца нужно было закодировать в 64-битный шаблон, а затем отправить на каждый дисплей в строке.
Я закодировал это изменение в симуляторе и убедился, что получаю правильные сигналы.
Итак, я подключил его к ледоколу (плата для разработки ice40) и запустил свое ПО. Ничего.
…
Ничего не произошло.
Честно говоря, в этом нет ничего удивительного. Есть много вещей, которые необходимо правильно настроить, чтобы код, который правильно выглядит в симуляторе Verilog, правильно работал на оборудовании. Поэтому я включил свой прицел и начал исследовать окрестности.
- Сигналы, выходящие из ПЛИС: OK
- Сигналы, появляющиеся на входах сдвигового регистра: OK
- Переключение пустого сигнала: OK
- Сигнал фиксации: OK
- Данные, поступающие из сдвиговых регистров: OK
- Напряжение: OK
- Светодиоды включены: NAK
В конце концов я проверил значение в переключателях PMOS. Хм, это странно. Как и ожидалось, на его воротах был сигнал, но источник не меняется. Я неправильно понял след?
Я снял все драйверы верхней стороны PMOS на одной из плат и соединил вентиль со сливом. Таким образом, 74-я серия 595 напрямую управляла светодиодом с высокой стороны.
Большой Ууф. -___________________________________-
Текущая дата 20 октября
Я использовал неправильный посадочный размер на обеих платах r0.1 с неправильным посадочным местом для светодиодов, а затем снова на этих! И пока не заморачивался. Таким образом, менее чем за 2 недели у меня, возможно, было достаточно времени, чтобы заказать новые платы с этим исправлением. Но тогда все 20 досок, которые я построил, оказались бы металлоломом.
Время укладки
Временное исправление, которое я установил на первой доске, не сработало. 595-е не имеют достаточных текущих возможностей управления, чтобы соответствовать текущим драйверам стока. Таким образом, когда в одном ряду горит более 3-4 светодиодов, яркость действительно начинает падать, что приводит к очень нежелательным эффектам для способа подключения дисплея.
Всего несколько доработок, насколько это может быть плохо?
МОП-транзисторы находятся в корпусах SOT-883, которые имеют тот же размер, что и резистор 0402.
Под ними 3 подушечки.
Как показано на этой странице технического описания для эквивалентной детали.
Примечание. Я пытался найти деталь с другой распиновкой, которая соответствовала бы моей печатной плате. К сожалению для меня, производителям часто нравится придерживаться стандартных отраслевых распиновок, поэтому они могут быть заменой для конкурентов. На самом деле нет никакого смысла выпускать MOSFET с другим уникальным следом.
Моя проблема заключалась в том, что я поменял местами G/S, две самые маленькие колодки. Мой план переделать их состоял в том, чтобы повернуть деталь так, чтобы колодки G/S были в правильной ориентации. Затем с помощью небольшого отрезка магнитного провода соедините теперь смещенный сток обратно к печатной плате.
Так я и сделал. Для каждого PMOS на светодиодных панелях.
Давайте быстро посчитаем. 15 PMOS на панель * 20 панелей = 300 проволок.
Вот почему я начал использовать поговорку «В этом проекте 300 тросов».
Я точно не знаю, сколько времени мне понадобилось, чтобы завершить всю переделку, но на той неделе я прослушал аудиокнигу «60 часов».
Я попытался немного развлечься и снять некоторые переделки под тепловизором. Это Boson 640, работающий на частоте 30 Гц с самым широким объективом. Вы можете увидеть небольшой эффект искажения от объектива.
Подведение итогов
Я работал с каждой панелью по очереди, и мне действительно удалось завершить все (и работать) до отъезда в США 2 ноября. Я получил несколько интересных вопросов от дружелюбных людей из службы безопасности. Думаю, в целом я бы охарактеризовал это как электронный арт-проект.
Вот короткий таймлапс видео разборки устройства, сборка идет в обратном порядке.
Вот как выглядит одна из базовых анимаций.
В целом я очень доволен тем, как все получилось, и получил много положительных отзывов о проекте на supercon.
Загрузки
Если вы чувствуете себя авантюристом и хотите построить один из них для себя, я бы хотел на это посмотреть! В качестве альтернативы вы можете просто проверить файлы дизайна.
Вот репозиторий с файлами для 3D-печати и схемами оборудования для печатных плат: https://github.com/gregdavill/d20-hardware
Проверочная прошивка, которая работает на устройстве, была написана на ржавчине и доступна здесь. (в настоящее время встроен в модифицированный крейт atsamd, к которому я добавил поддержку DMA): https://github.com/gregdavill/atsamd/tree/d20-controller
Gateware для ice40 основан на коде rgb_panel от Sylvian «tnt» Munant, но с немного измененным «phy», чтобы поддерживать уникальный дизайн регистра сдвига моих панелей: https://github.com/gregdavill/ice40-playground
Будущая работа
Контроллер — важный аспект, который можно улучшить. Было бы здорово добавить что-то с беспроводным подключением, чтобы иметь возможность синхронизировать шаблоны и анимацию с другим устройством.
Панели работают отлично, и r0.3 их обновляет, так что боджи не нужны.
Я думаю, что новая плата контроллера может включать чип ESP32 или ESP32-S2 вместе с FPGA.
