Электронные песочные часы. Набор для сборки
Всем привет!
В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об электронных песочных часах. Этот набор для самостоятельной сборки был мною заказан на eBay давно, но только вчера выдался свободный вечер, который я смог потратить на его сборку.
Вообще, мне очень нравятся подобные конструкторы. Причем нравится не столько сам процесс их сборки, сколько первое включение — когда готовый результат оказывается или работоспособным, или нет. По всякому ведь бывает 🙂
Подобные «песочные» часы в продаже есть в нескольких исполнениях. Причем они могут отличаться не только цветом диодов, но и своим устройством. Я выбрал тот вариант, что подороже. Правда, не думаю, что более дешевый хуже.
Перед тем, как оформить заказ, продавец был проверен при помощи местного сервиса. Результат проверки показал, что продавец надежный и заказ можно смело оформлять. Если кто-нибудь заинтересуется, то подробные данные, полученные во время проверки доступны для просмотра всем желающим по этой ссылке.
Посылка была отправлена с треком, отслеживающимся только на территории Китая. Однако, несмотря на это добралась она ко мне (в Беларусь) немногим более чем за месяц. Данные по ее перемещению по Китаю доступны для просмотра по этой ссылке.
Поставляется набор без какой-либо заводской упаковки. Мой пришел ко мне в обычном полиэтиленовом пакетике на зип-застежке. Из каких-либо обозначений на ним была только наклейка с кодом, а так же наклейка с обозначением цвета диодов. В моем случае это синий (еще есть зеленый и красный).
Содержимое пакетика выглядит следующим образом:
Сперва удивился, что в комплекте 2 платы и подумал, что китаец отправил 2 набора 🙂 Но не тут то было, посмотрев обозначение на них понял, что так предусмотрено конструкцией. К качеству изготовления плат претензий никаких. Качество отличное. Разве что можно было бы получше отмыть их от флюса, который постоянно растекался во время пайки, но это мелочи. Все обозначения нанесены хорошо — все видно и понятно. Элементов для монтажа в наборе не много, так что можно отнести его к «конструкторам» начального уровня. В комплекте отсутствовала инструкция, но так как ничего сложного в сборке нет, то можно обойтись и без нее. Если что схему можно подсмотреть в объявлении с товаром.
Монтаж элементов лучше начинать по принципу «от меньшего к большему», но тут каждый волен делать так, как ему удобней. Так что я начал с монтажа резисторов, которых тут много. Все они имеют сопротивление в 3,3 кОм кроме одного. Вот так выглядела плата в процессе их установки:
Следующим этапом устанавливаем конденсаторы, датчик положения (что-то типа гироскопа) SW300DA, отвечающий за то из какой в какую половины будет «пересыпаться» песок и, в завершении, «мозг» наших часов — 2 регистра сдвига CD4015BE и инвертор CD4069. В самую последнюю очередь я припаял контактные разъемы по двум сторонам часов. Первая из двух плат стала выглядеть вот так:
Перевернув плату, откусываем торчащие ножки (можно это сделать до пайки, тогда они закроются припоем и вообще торчать не будут) и монтируем кнопку включения/выключения и подстроечник ADJ-RES.
На этом с этой печатной платой покончено, настала очередь браться за другую. На вторую плату крепятся диоды — 30 штук. Тут надо помнить, что монтировать их следует соблюдая полярность, в противном случае ничего не заработает. Как мы знаем, ножки диода (анод и катод) имеют разную длину, так что более длинная ножка (плюсовая) должна быть помещена в отверстие с круглой стороны его обозначения на схеме. На словах не сильно понятно. Так что вот картинка:
Тестовый запуск для проверки работоспособности собранной части:
www.taker.im
МАСТЕРИЛКА. Оригинальные песочные часы
Дизайнеры уже давно пытаются разрушить привычные формы и вложить что-то новое в уже устоявшиеся понятия. Возьмем, к примеру, песочные часы – что тут придумаешь: две стеклянные колбы и песок. Но нет, не все так просто.
Умельцы изгаляются как могут и заставляют часики заваривать чай или даже возвращать время вспять.
Посмотрим, что из этого может выйти.Песочные часы в виде заварника

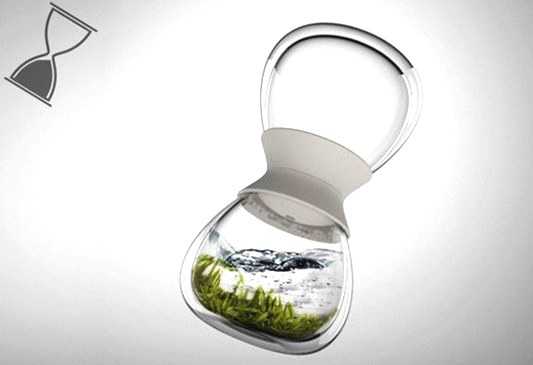

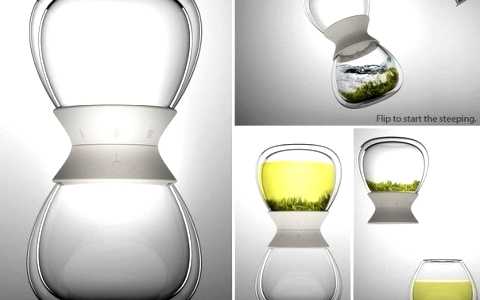

Необычный заварник для чая под названием Tea-time tea steeper с виду напоминает оригинальные песочные часы. Правда, с секретом. Дизайнер Pengtao Yu придумал необычную систему: заварник состоит из двух емкостей: в одной готовится заварка, а в другую перетекает уже готовый чай. Кроме того, емкость оснащена таймером, на котором можно выставить желаемое время заваривания напитка.
Заварник-часы от дизайнера Pengtao Yu
Этот заварник-часы помогает экономить время, так как, установив нужное количество минут, можно спокойно идти работать или заниматься своими делами.
Заварник-часы оснащен таймером
С помощью такого устройства мы получим ароматную чашку чая, в котором не будут плавать чаинки, а заварник можно будет помыть после.
Для заварки чая достаточно выбрать нужное время и отправляться по своим делам
Песочные часы с витражным стеклом
Оригинальные песочные часы из витражного стекла станут настоящим украшением интерьера. Такие часы рассчитаны на семь минут и изготовляются всего в 50-ти экземплярах, кроме того, всегда можно заказать индивидуальную конфигурацию.
Песочные часы в двойном стекле
Красиво выглядят и песочные часы в двойном стекле. Они снимают стресс и успокаивают нервы, из-за эффекта двойного стекла, выпуклых и вогнутых граней, песок образует сразу несколько холмиков.
Аква-песочные часы
Оригинальные песочные часы – на самом деле не обязательно должны быть наполнены песком. Очень красиво выглядят шарики гелия. Шарики будут падать в течение пяти минут, а затем можно просто перевернуть колбу.
Аква-песочные часы с разноцветными пузырьками
Из-за особой плотности перетекания жидкости, капли превращаются в разноцветные круги. Просто переверните сувенир и наслаждайтесь результатом действия гравитации и сил поверхностного натяжения.
Механические песочные часы
А еще есть гибрид оригинальных песочных часов с механическими. В верхней части находятся минуты, в нижней — часы. Сверху на корпусе находится движущаяся секундная стрелка.
Электронные песочные часы
Вот еще один гибрид механических песочных часов. Вместо песка здесь дисплей с падающими пикселями. Их можно использовать как таймер на 100 минут или же как обычные часы. Работают на пальчиковых батарейках.
Источник
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
comfycozyhome.ru
Электронные песочные часы своими руками — CTRL.info
В данной статье я расскажу, как сделать электронные песочные часы своими руками, в сборке которой поможет кит-набор, заказать его можно будет по ссылке в конце статьи. Данный радиоконструктор будет полезен тем, кто впервые начинает работать с паяльником и хочет набрать опыта в этой сфере.
Перед тем, как начать читать статью, предлагаю посмотреть видеоролик с подробным процессом сборки данного кит-набора и его проверки на работоспособность.
Для того, чтобы сделать электронные песочные часы своими руками, понадобится:
* Кит-набор
* Паяльник, флюс, припой
* Бокорезы
* Блок питания для проверки готового набора
Шаг первый.
В комплекте кит-набора идет двухсторонняя печатная плата со всеми обозначениями для установки радиодеталей, качество изготовления платы среднее, самих радиодеталей достаточно мало.
Также не забыли положить инструкцию, где все наглядно показано.
Первым на плату установим светодиоды, полярность их определяем по длине ножек, длиная ножка это плюс, короткая -минус. На самой плате черточкой обозначен минусовой контакт.
Для удобства вставляем в отверстия платы светодиоды, соблюдая при этом полярность, после чего переворачиваем плату и кладем ее на ровную поверхность, делается это для того, чтобы они не выпали и находились на одинаковой высоте. На всякий случай производитель положил еще четыре светодиода, если какой-то из них будет бракованным или сгорит во время работы.
Шаг второй.
Далее наносим флюс на контакты платы и начинаем припаивать светодиоды.
Сначала припаиваем одни выводы первого ряда светодиодов, затем при помощи бокорезов удаляем остатки выводов. При откусывании выводов бокорезами будьте аккуратнее, так как можно удалить дорожку платы.
Шаг третий.

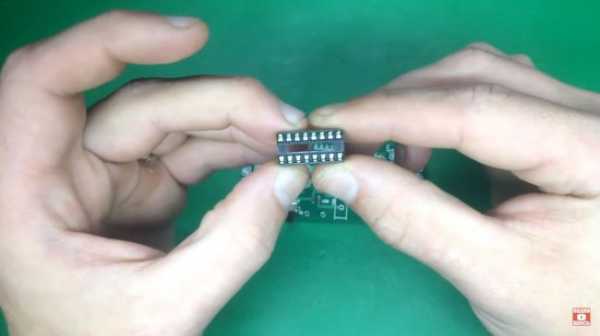

Припаяв все светодиоды на плату, переходим к следующим радиодеталям. Устанавливаем гнездо под микросхему, на нем есть ключ в виде выемки, который нужно совместить с ключом на плате.

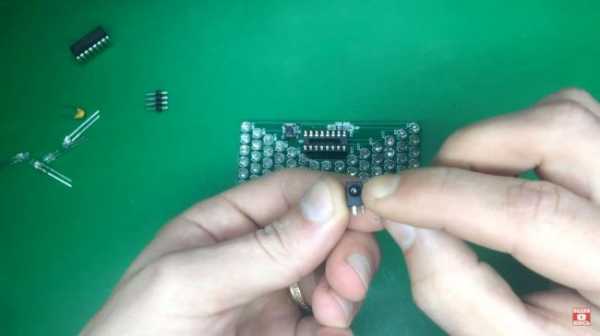

Далее ставим на место включатель и кнопку, а также гнездо для подключения питания.

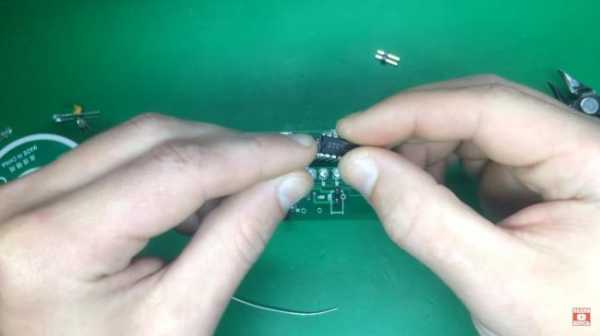

В данном случае гнездо под питание не было установлено, так как подходящего штекера нет. Последним этапом является установка самой микросхемы в гнездо, ориентируемся по такому же ключу, как и на корпусе.
Шаг четвертый.

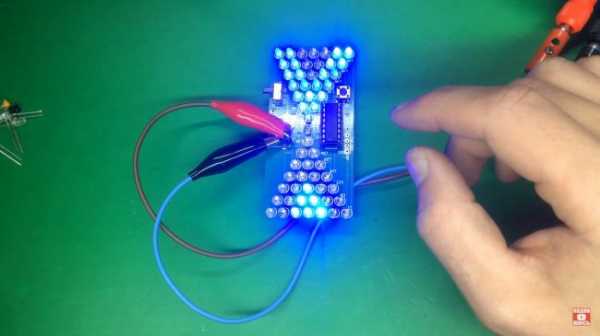

На этом электронные песочные часы готовы. Подключаем питание к выводам и включаем часы, светодиоды светятся, по мере прохождения времени светодиоды сверху постепенно отключаются и «переходят» вниз, имитируя пересыпание песка.
Такой кит-набор поможет начинающим радиолюбителям освоиться в данной сфере и попробовать себя в сборке электронных схем.
На этом у меня все, спасибо за внимание и творческих успехов.
ctrl.info
Песочные часы | Техника и Программы
Еще в древние времена люди задумывались о том, как отмерять определенные промежутки времени. Придумывались разные способы. Для этой цели использовали даже солнце. Однако более приемлемыми оказались песочные часы.
Это несложное устройство позволяет просто отмерять одинаковые промежутки времени. Современные песочные часы состоят из двух стеклянных половинок в виде конуса, которые повернуты вершинами навстречу друг другу. Между конусами есть небольшое отверстие. В него просыпается песок, находящийся внутри часов. Так как стеклянная колба запаяна, а внутри находится определенное количество песка, то время его перетекания из одной половинки в другую тоже вполне определенное. Есть песочные часы на 1 мин, на 3 мин, на 10 мин и, соответственно, песка в них разное количество.
Отсчет времени производится так. Часы переворачивают таким образом, чтобы часть с песком находилась сверху. Постепенно песок пересыпается через отверстие в нижнюю часть колбы. Через определенное время он перетечет весь, и тогда засекают этот момент. Время истекло. Это и есть тот промежуток времени, на который рассчитаны эти часы. Для повторного отсчета промежутка времени достаточно перевернуть часы и снова наблюдать за перетеканием песка. Главное не пропустить тот момент, когда песок закончится. Это и есть главный недостаток таких часов.
Можно сделать электронный аналог песочных часов. Такое устройство тоже будет отмерять необходимые промежутки времени.
Хорошо известная нам микросхема типа КР1156ЕУ5 подойдет и для реализации функции песочных часов.
Электрическая схема электронных «песочных часов» приведена на рис. 5.6. На ней мы видим, что питание производится от сети. Источник питания состоит из понижающего трансформатора (Т1), выпрямителя (VD1, VD2) и сглаживающего фильтра на конденсаторе С1. Понятно, что выходное напряжение не стабилизировано. От него и происходит питание микросхемы. Она включена таким образом, что с помощью реле (К1) осуществляется управление (включение/выключение) нагрузки.
Рис. 5.6. Схема электрическая «песочных часов»
Как же происходит формирование заданного промежутка времени?
После включения питания и кратковременного нажатия кнопки SB1 начинается заряд конденсатора(ов) на входе компаратора (вывод 5). Как было рассмотрено в гл. 1, ток вывода 5 вытекающий и именно поэтому конденсаторы заряжаются входным током компаратора, в связи с чем напряжение на конденсаторах растет.
Достигнув напряжения срабатывания компаратора (примерно 1,25 В), происходит переключение выходных транзисторов: из открытого состояния в закрытое. При этом реле также изменит свое состояние. При открытом транзисторе выходного каскада микросхемы на него подается напряжение, оно срабатывает и замыкает контакты К1.1. Закрывание транзистора приводит к обесточиванию реле и размыканию контактов.
Замкнутое состояние контактов продолжается вполне определенный период времени и, следовательно, нагрузка также включена именно в это время.
В отличие от песочных часов электронное устройство дополнено индикаторами: красный светодиод (HL2) светится постоянно и сигнализирует о наличии напряжения питания, а зеленый (HL1) загорается только на время включения нагрузки (т. е. когда замкнуты контакты реле).
Теперь рассмотрим, каким образом задать необходимый интервал времени включения нагрузки.
Формирование временного интервала происходит в зависимости от двух составляющих: тока заряда (входной ток компаратора) и величины времязадающего конденсатора. Если первая составляющая зависит только от конкретного экземпляра микросхемы и не может быть изменена, то величину емкости конденсатора можно изменять. Например, параллельным соединением нескольких конденсаторов (С2—С4). Подбором емкости времязадающего конденсатора(ов) и достигается нужное время задержки.
Для создания устройства кроме микросхемы типа КР1156ЕУ5 потребуется еще несколько деталей, перечень которых приведен в табл. 5.2.
Таблица 5.2. Перечень элементов для схемы электронных
песочных часов
Поз. обозн. | Тип | ■ ………………………… Допустимая замена |
Конденсаторы | ||
С1 | К50-35 470 мкФ 25 В | 1000 мкФ |
С2 | SR 1 мкФ 50 В | |
СЗ | SR 4,7 мкФ 50 В | |
С4 | К50-35 10 мкФ 63 В |
Поз. обозн. | Тип | Допустимая замена |
Микросхема | ||
DA1 | КР1156ЕУ5 | |
Трансформатор | ||
Т1 | ТПК2 12×2 | |
Диоды | ||
VD1—VD3 | КД243А | КД243Б—Г |
Индикаторы | ||
HL1 | AJ1307 (зеленый) | |
HL2 | АЛ307 (красный) | |
Реле | ||
К1 | РЭС22 РФ4.523.023-01 |
Подобранные радиоэлементы необходимо проверить и убедиться в их работоспособности. Кроме того, надо изготовить печатную плату, эскиз которой приведен на рис. 5.7. В крайнем случае, можно применить навесной монтаж на плате их любого листового диэлектрика.
Если имеется сетевой адаптер, то часть платы с элементами источника питания можно не изготавливать. Потребуется только основная часть с элементами «песочных часов». В этом случае на плату надо подвести питание от адаптера.
Когда в наличии имеется плата и необходимые радиоэлементы, то можно начинать монтаж устройства. Расположение элементов на плате показано на рис. 5.8. Особое внимание необходимо обратить на установку полярных элементов (диоды, конденсаторы и др.). Поэтому после монтажа потребуется тщательная визуальная проверка.
Рис. 5.7. Эскиз печатной платы
Рис. 5.8. Расположение элементов на плате
Сетевой трансформатор предназначен для печатного монтажа и крепится с помощью своих выводов. А вот реле устанавливается на плату «лежа» и фиксируется хомутиком из провода (показан пунктиром). Контакты реле припаиваются к плате с помощью перемычек. Для расширения функций устройства предусмотрено подключение переключающей группы контактов (а не только на замыкание, как показано на схеме).
После сборки устройство требуется проверить на функционирование в соответствии с описанием работы схемы. Желательно такую проверку проводить с внешним источником питания.
Отдельно надо проверить правильность работы (полярность напряжения) собственного источника питания.
Убедившись, что нет ошибок, и все работает правильно, можно приступать к установке параметров временного интервала. Его определяет, как было сказано ранее, емкость времяза- дающего конденсатора. Поэтому настройка устройства заключается в ее подборе. При этом следует иметь в виду, что временной интервал изменяется примерно на 20—30 с на 1 мкФ емкости времязадающего конденсатора. Для более точной настройки времени срабатывания на плате предусмотрено место еще для 4 конденсаторов.
При желании можно сделать устройство на два или три интервала времени, т. е. оно сможет заменить несколько песочных часов. Однако, для этого потребуется добавить переключатель и несколько групп времязадающих конденсаторов. Их можно расположить на дополнительной плате над реле.
Плату с элементами необходимо поместить в корпус из пластмассы (готовый или самодельный). На нем потребуется установить кнопку сброса (SB1), а также переключатель, если устройство предназначено для нескольких интервалов.
Как видно, на плате большую часть места занимает трансформатор, да и внешний адаптер не маленький, поэтому в некоторых случаях желательно уменьшить размеры устройства. Для этого можно применить батарейное питание.
Устройство может работать от малогабаритной батареи (на 6 или 12 В). При этом значительно уменьшатся размеры устройства, что позволит приблизиться к настоящим песочным часам. Однако в этом случае потребуется выключатель питания, который также необходимо установить на корпусе.
Источник: 33 схемы на микросхеме КР1156ЕУ5, © «АЛЬТЕКС», 2005 © И. Л. Кольцов, 2005
