Электронные песочные часы. Набор для сборки
Всем привет!В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями об электронных песочных часах. Этот набор для самостоятельной сборки был мною заказан на eBay давно, но только вчера выдался свободный вечер, который я смог потратить на его сборку.
Вообще, мне очень нравятся подобные конструкторы. Причем нравится не столько сам процесс их сборки, сколько первое включение — когда готовый результат оказывается или работоспособным, или нет. По всякому ведь бывает 🙂
Подобные «песочные» часы в продаже есть в нескольких исполнениях. Причем они могут отличаться не только цветом диодов, но и своим устройством. Я выбрал тот вариант, что подороже. Правда, не думаю, что более дешевый хуже.
Посылка была отправлена с треком, отслеживающимся только на территории Китая. Однако, несмотря на это добралась она ко мне (в Беларусь) немногим более чем за месяц. Данные по ее перемещению по Китаю доступны для просмотра по этой ссылке.
Поставляется набор без какой-либо заводской упаковки. Мой пришел ко мне в обычном полиэтиленовом пакетике на зип-застежке. Из каких-либо обозначений на ним была только наклейка с кодом, а так же наклейка с обозначением цвета диодов. В моем случае это синий (еще есть зеленый и красный).

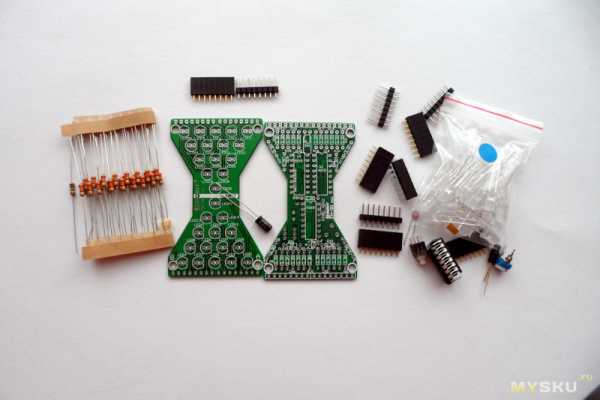

Содержимое пакетика выглядит следующим образом:
Сперва удивился, что в комплекте 2 платы и подумал, что китаец отправил 2 набора 🙂 Но не тут то было, посмотрев обозначение на них понял, что так предусмотрено конструкцией. К качеству изготовления плат претензий никаких. Качество отличное. Разве что можно было бы получше отмыть их от флюса, который постоянно растекался во время пайки, но это мелочи. Все обозначения нанесены хорошо — все видно и понятно. Элементов для монтажа в наборе не много, так что можно отнести его к «конструкторам» начального уровня. В комплекте отсутствовала инструкция, но так как ничего сложного в сборке нет, то можно обойтись и без нее. Если что схему можно подсмотреть в объявлении с товаром.

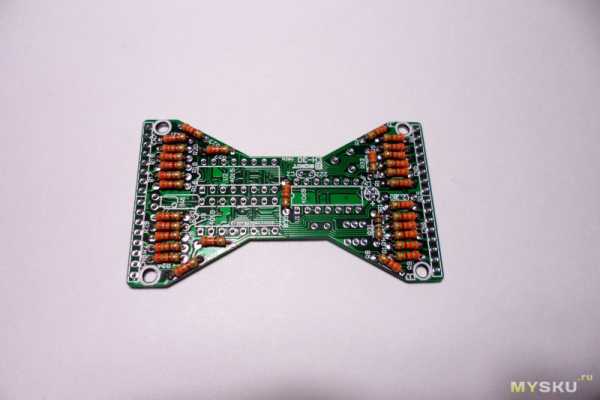

Монтаж элементов лучше начинать по принципу «от меньшего к большему», но тут каждый волен делать так, как ему удобней. Так что я начал с монтажа резисторов, которых тут много. Все они имеют сопротивление в 3,3 кОм кроме одного. Вот так выглядела плата в процессе их установки:

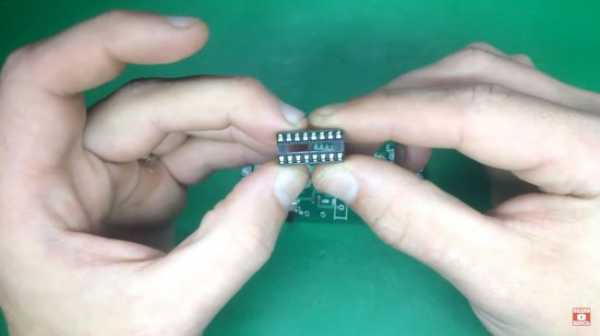

Следующим этапом устанавливаем конденсаторы, датчик положения (что-то типа гироскопа) SW300DA, отвечающий за то из какой в какую половины будет «пересыпаться» песок и, в завершении, «мозг» наших часов — 2 регистра сдвига CD4015BE и инвертор CD4069. В самую последнюю очередь я припаял контактные разъемы по двум сторонам часов. Первая из двух плат стала выглядеть вот так:
Перевернув плату, откусываем торчащие ножки (можно это сделать до пайки, тогда они закроются припоем и вообще торчать не будут) и монтируем кнопку включения/выключения и подстроечник ADJ-RES.

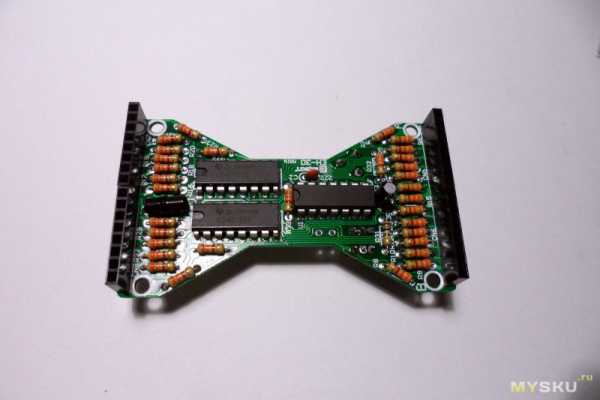

На этом с этой печатной платой покончено, настала очередь браться за другую. На вторую плату крепятся диоды — 30 штук. Тут надо помнить, что монтировать их следует соблюдая полярность, в противном случае ничего не заработает. Как мы знаем, ножки диода (анод и катод) имеют разную длину, так что более длинная ножка (плюсовая) должна быть помещена в отверстие с круглой стороны его обозначения на схеме. На словах не сильно понятно. Так что вот картинка:
Тестовый запуск для проверки работоспособности собранной части:

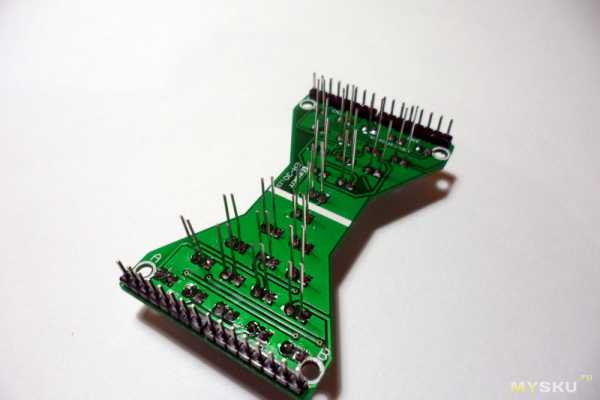

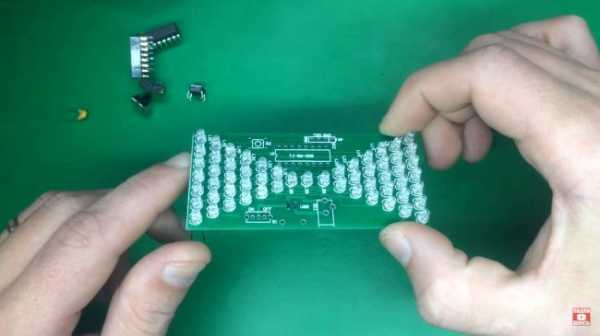

Лес из ножек диодов 🙂

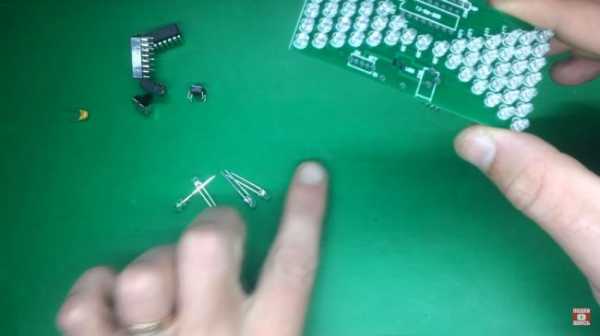

После того, как все диоды будут припаяны, откусываем эти самые ножки и соединяем обе части часов вместе. Не забываем установить контакты по бокам часов. Получается вот такой результат:
Работают часы от питания в 5В. Можно использовать батарейки типоразмера АА или ААА. Я же для проведения теста использовал регулируемый блок питания. Что любопытно, никакого контакта для элемента питания в комплекте поставки нет. Есть только отверстия в печатной плате с соответствующим обозначением. Так что придется самому искать или провода, или какой-нибудь подходящий двухконтактный коннектор.
Итак, подаем питание:

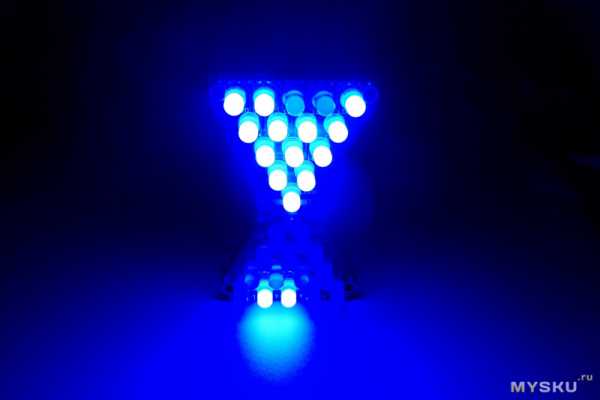

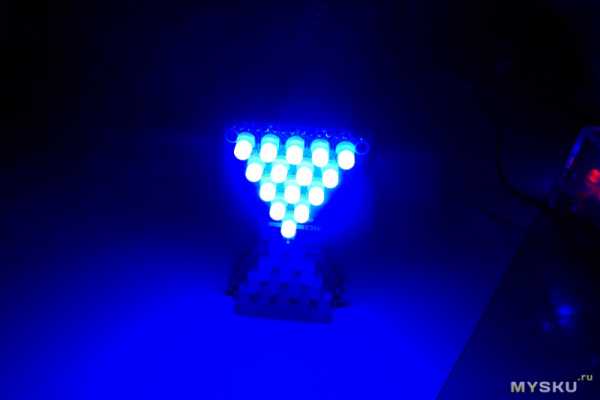

Ждем и видим, как «песок» начинает пересыпаться в нижнюю часть часов:
Работает! 🙂 Благодаря подстроечнику, скорость «пересыпания» можно регулировать от чуть ли не мгновенного (примерно 1-2 секунды) до очень длительного. Так что можно их настроить и использовать в качестве оригинального таймера. Правда, сперва придется сосчитать сколько времени при том или ином положении подстроечника уходит на пересыпание песка с верхней половинки в нижнюю. Ну и о абсолютной точности говорить не приходится.
Поскольку работу такого устройства лучше воспринимать по видео, то записал небольшой ролик:
На сборку у меня ушло около 2 часов. Правда, минут 20 я искал новую катушку с припоем, так как старая закончилась в самый неподходящий момент. В целом, покупкой остался доволен. Данный набор имеет приемлемую цену и хорошее качество изготовления. Если вдруг вы или ваш ребенок увлекается пайкой — присмотритесь, думаю, должен понравиться. Конечно, практической пользы от таких часов нет, одно баловство. Но порой хочется заняться чем-то таким, что увлекает, пусть даже потом собранный предмет будет просто пылиться на полке 🙂 На этом, пожалуй, все. Спасибо за внимание и потраченное время.
mysku.ru
Электронные песочные часы своими руками
Привет всем любителям самоделок. В данной статье я расскажу, как сделать электронные песочные часы своими руками, в сборке которой поможет кит-набор, заказать его можно будет по ссылке в конце статьи. Данный радиоконструктор будет полезен тем, кто впервые начинает работать с паяльником и хочет набрать опыта в этой сфере.
Перед тем, как начать читать статью, предлагаю посмотреть видеоролик с подробным процессом сборки данного кит-набора и его проверки на работоспособность.
Для того, чтобы сделать электронные песочные часы своими руками, понадобится:
* Кит-набор
* Паяльник, флюс, припой
* Бокорезы
* Блок питания для проверки готового набора
Шаг первый.

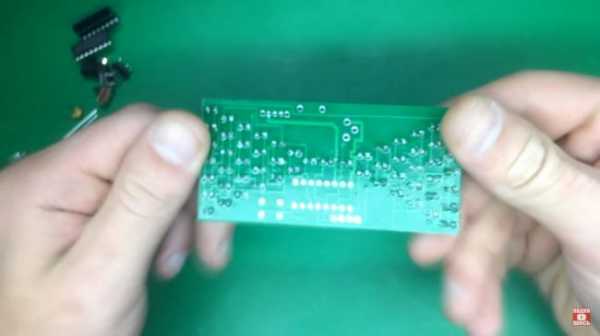

В комплекте кит-набора идет двухсторонняя печатная плата со всеми обозначениями для установки радиодеталей, качество изготовления платы среднее, самих радиодеталей достаточно мало.

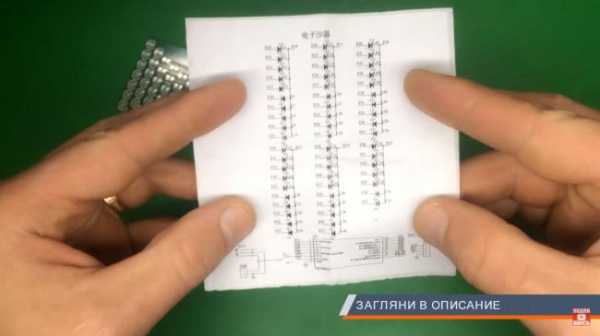

Также не забыли положить инструкцию, где все наглядно показано.

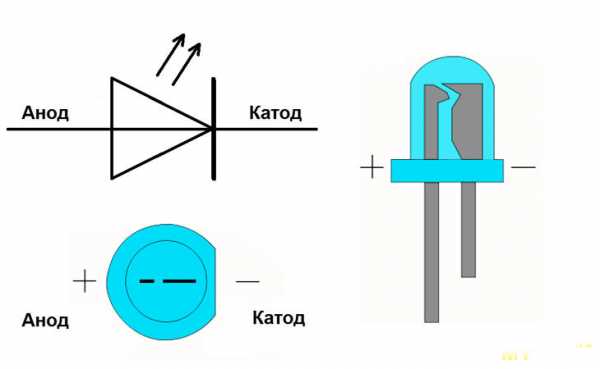

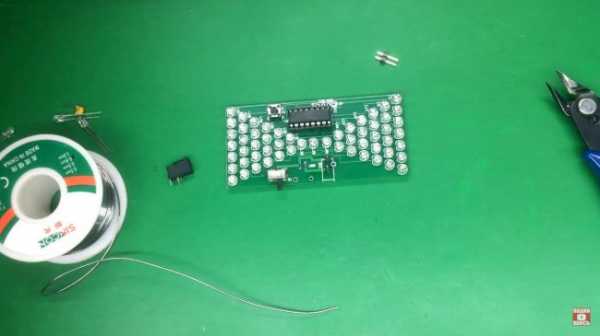

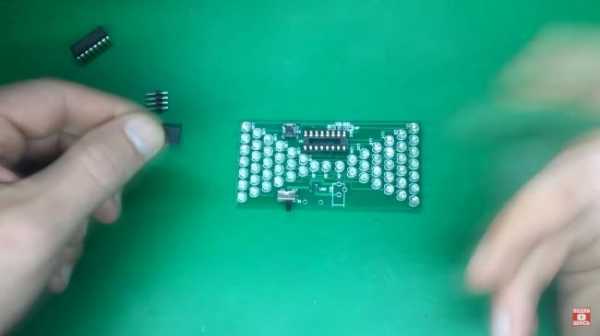

Первым на плату установим светодиоды, полярность их определяем по длине ножек, длиная ножка это плюс, короткая -минус. На самой плате черточкой обозначен минусовой контакт.
Для удобства вставляем в отверстия платы светодиоды, соблюдая при этом полярность, после чего переворачиваем плату и кладем ее на ровную поверхность, делается это для того, чтобы они не выпали и находились на одинаковой высоте. На всякий случай производитель положил еще четыре светодиода, если какой-то из них будет бракованным или сгорит во время работы.
Шаг второй.
Далее наносим флюс на контакты платы и начинаем припаивать светодиоды.
Сначала припаиваем одни выводы первого ряда светодиодов, затем при помощи бокорезов удаляем остатки выводов. При откусывании выводов бокорезами будьте аккуратнее, так как можно удалить дорожку платы.
После этого припаиваем вторые выводы светодиодов и удаляем лишнюю часть ножек. Также проделываем с остальными светодиодами. При пайке старайтесь не перегревать выводы светодиодов, так как это может привести к их выходу из строя.
Шаг третий.
Припаяв все светодиоды на плату, переходим к следующим радиодеталям. Устанавливаем гнездо под микросхему, на нем есть ключ в виде выемки, который нужно совместить с ключом на плате.
Далее ставим на место включатель и кнопку, а также гнездо для подключения питания.
В данном случае гнездо под питание не было установлено, так как подходящего штекера нет. Последним этапом является установка самой микросхемы в гнездо, ориентируемся по такому же ключу, как и на корпусе.
Шаг четвертый.

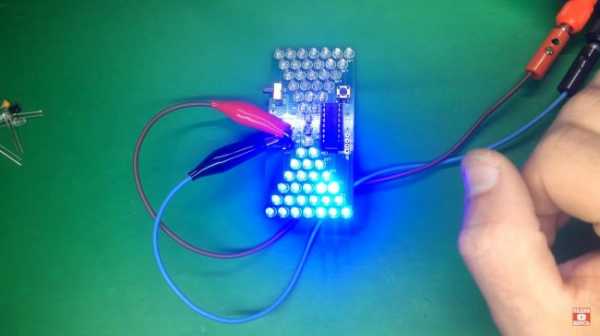

На этом электронные песочные часы готовы. Подключаем питание к выводам и включаем часы, светодиоды светятся, по мере прохождения времени светодиоды сверху постепенно отключаются и «переходят» вниз, имитируя пересыпание песка.
Такой кит-набор поможет начинающим радиолюбителям освоиться в данной сфере и попробовать себя в сборке электронных схем.
На этом у меня все, спасибо за внимание и творческих успехов.
Купить Kit-набор на Aliexpress
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
usamodelkina.ru

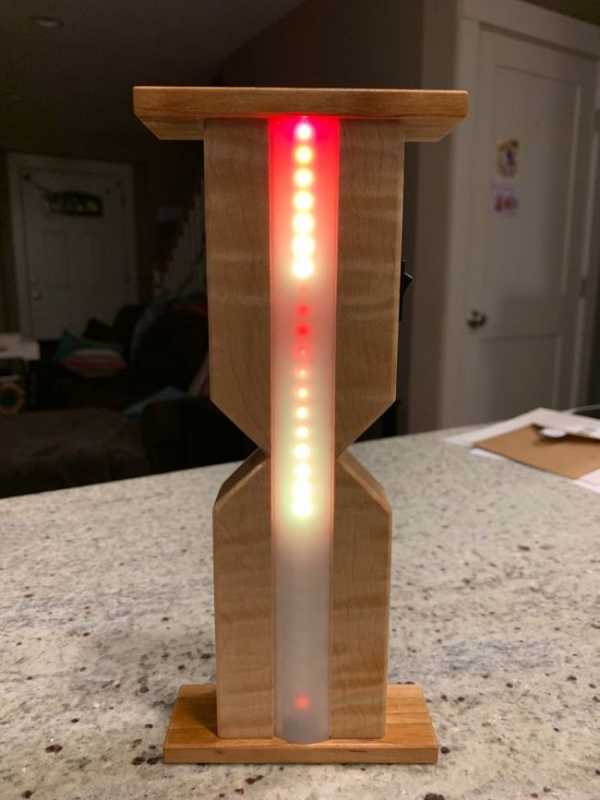

Электронные песочные часы
Эта самоделка, которую придумал автор Instructables под ником thatguyer, пригодится родителям детей, ещё не выучивших цифр. Как объяснить им, что «мы выходим через десять минут» или «через пять минут отдай игрушку брату», если они не понимают показаний ни стрелочных, ни цифровых часов, и к тому же не знают, сколько длится минута? Мастер пробовал кухонный таймер, но оказалось, что линейная шкала нагляднее углов и секторов. Конструкция заменяет целый набор песочных часов, поскольку выдержку можно менять.
В устройстве применена Arduino-совместимая плата Adafruit Metro, если будете применять другую, важно наличие не менее трёх аналоговых входов. Вывод информации происходит на кусок ленты с адресными светодиодами WS2812 плотностью в 144 светодиода на метр. Для управления применены две готовые платы также фирмы Adafruit — одна с сенсорной кнопкой, другая с трёхосевым акселерометром. Источником питания являются внутренности пауэрбанка — аккумулятор вместе с платой, но лучше вообще не вынимать этот прибор их корпуса, поскольку питается самоделка от него обычным образом — по пятивольтовому выходу.

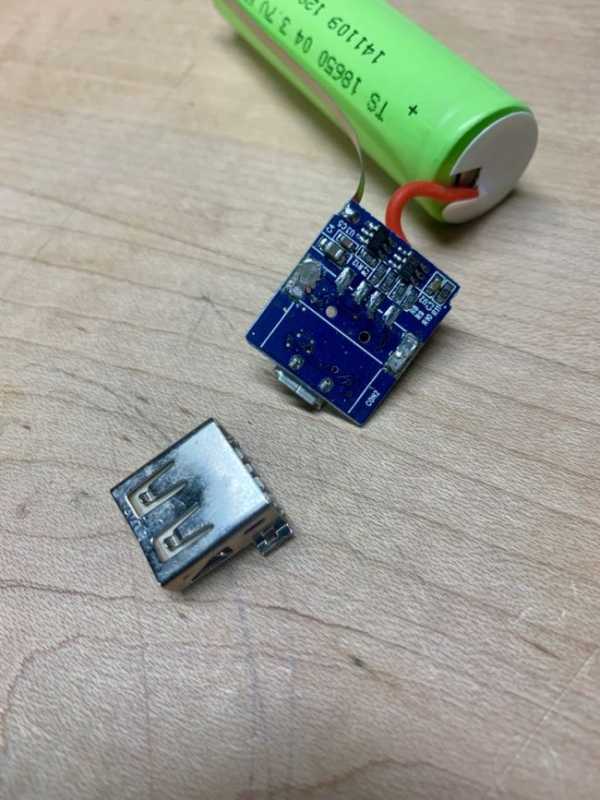

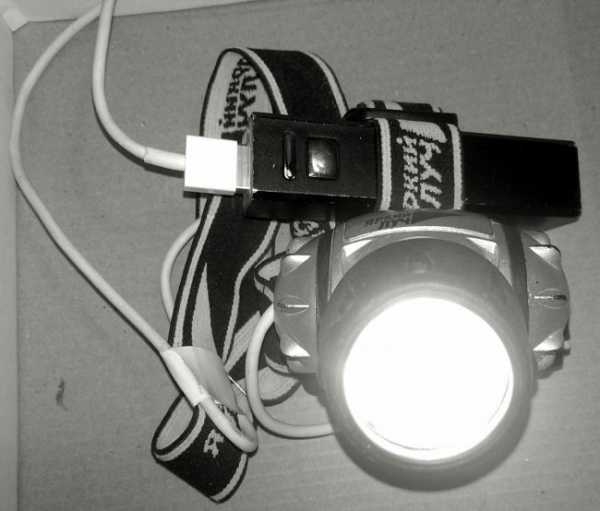

Разбирая пауэрбанк, мастер обходится без USB-шнура, припаивая провода параллельно выходному разъёму. Зря: уж что, а шнур с большой USB-вилкой сегодня найти не проблема. Нужно взять испорченный шнур, у которого на противоположной стороне «отвалилась» вилка Micro USB или Lightning, удалить её и вытащить из шнура провода. Вот, например, как применил такой шнур переводчик:
Но thatguyer искусственно создаёт себе трудности. Всячески стараясь ничего не оторвать и не замкнуть, он чуть модифицирует пауэрбарк. Сначала удаляет с его платы выходной разъём:

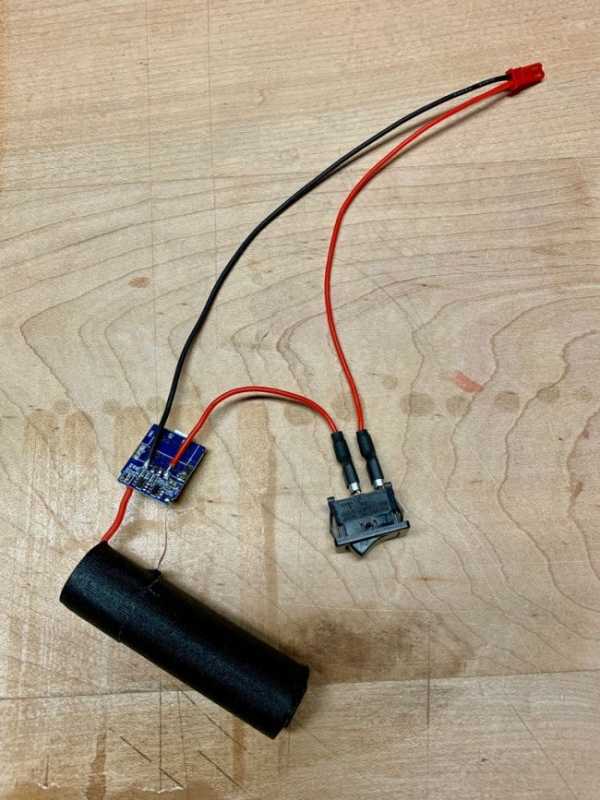

Затем вместо него подключает проводами JST-разъём через выключатель, который, в свою очередь, присоединён не пайкой, а соединителями РППИ. Ответная часть JST-разъёма пока лежит отдедьно и ждёт подключения к схеме.
Необязательная опция готова, дальнейшие шаги одинаковы независимо от того, переделывали ли вы пауэрбанк, или оставили оный в корпусе совместно с упомянутым выше шнуром.

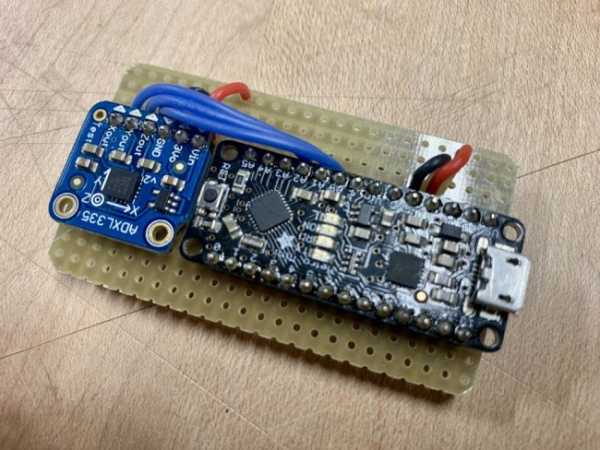

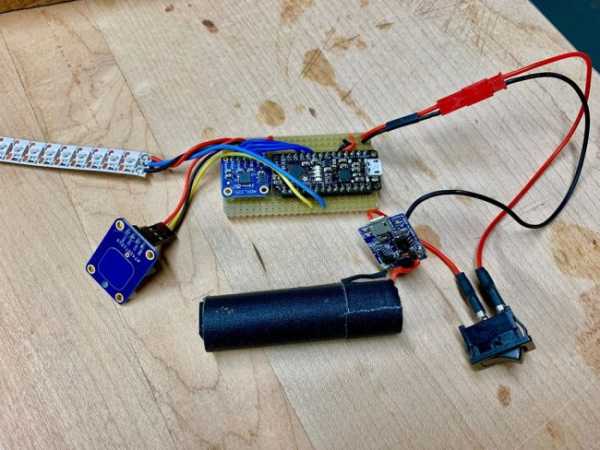

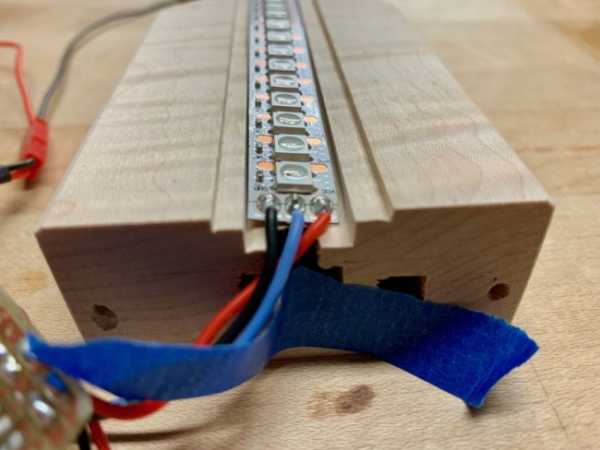

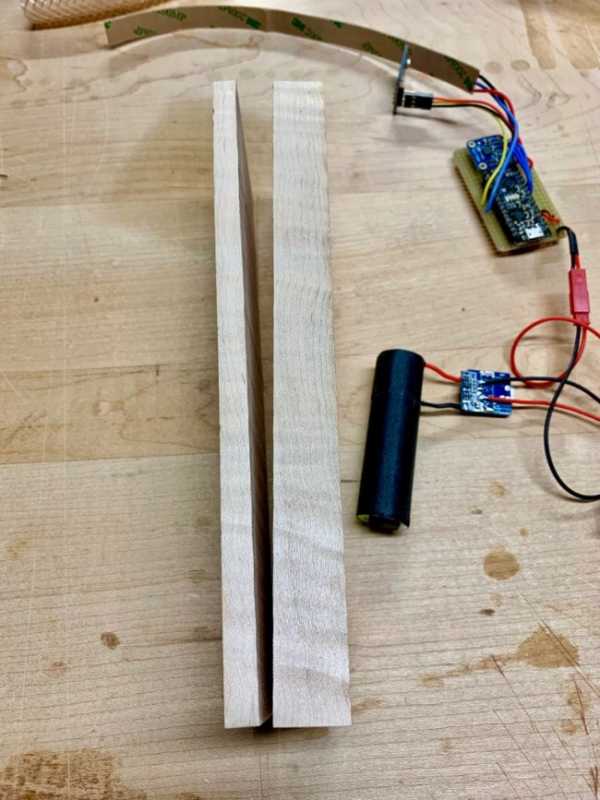

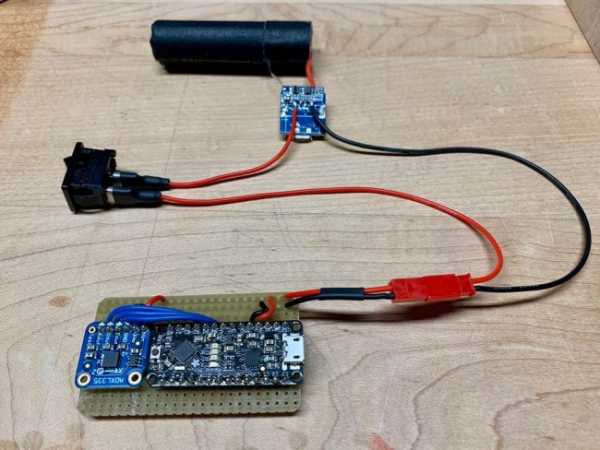

На макетку thatguyer устанавливает Arduino-совместимую плату и модуль акселерометра:
Как попало впаять их не получится. Чтобв всё заработало, нужно соблюсти два условия. Первое — чтобы USB-разъём был с краю макетки, так удобнее подключать к нему кабель. Второе — правильно ориентировать акселерометр. Это проще, чем перевернуть гравитацию планеты.
Мастер выбирает на макетке шины, которые будут плюсом и общим проводом, и соединяет с ними соответствующие выводы акселерометра и Arduino-совместимой платы. Затем подключает одно к другому так: выход оси X — к аналоговому входу A2, Y — к A1, Z — к A0:
Соблюдая полярность, соединяет с плюсовой и общей шинами макетки ответную часть JST-разъёма:
Дальнейшие пайки производит при отключённом выключателе или отсоединённом разъёме. Подключает кусок ленты с адресными светодиодами, вмещающей 30 таких диодов. Разделять ленту можно только в специально предназначенных для этого участках. Провода питания подключает в правильной полярности к соответствующим шинам макетки, а вход последовательных данных — к выбранному в программе цифровому выходу Arduino-совмеатимой платы:

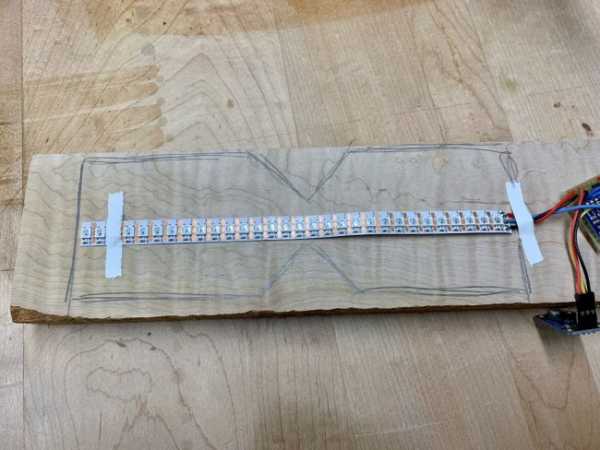

На ленте есть стрелочки (передающие привет одному из участников ресурса, какому — он сам догадается), указывающие направление передачи данных от каждого предыдущего адресного светодиода к каждому последующему. Подключать кусок ленты надо так, чтобы данные шли в направлении от платы.
После ленты мастер берётся за плату сенсорной кнопки. Там снова три провода: плюс, общий и выход. Как подключать первые два, понятно, а третий — к выбранному в программе цифровому входу Arduino-совместимой платы. При прикосновении кнопка выдаёт логическую единицу. Электроника готова:
Паяльник отдохнёт, поработает электролобзик. Сразу же после прикидки и переноса контура песочных часов на дощечку из клёна:
Такую же штуку можно склеить из нескольких слоёв тонкой фанеры.

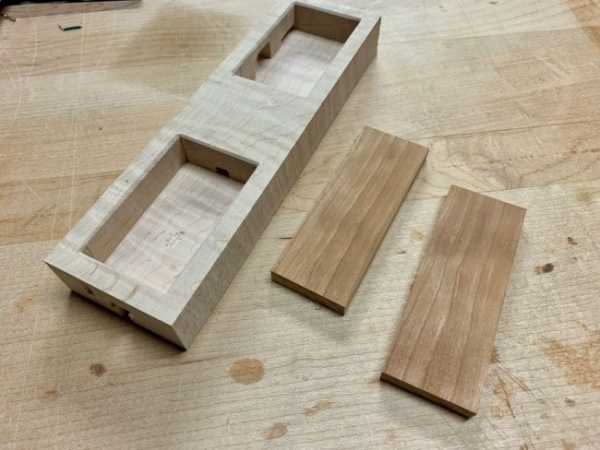

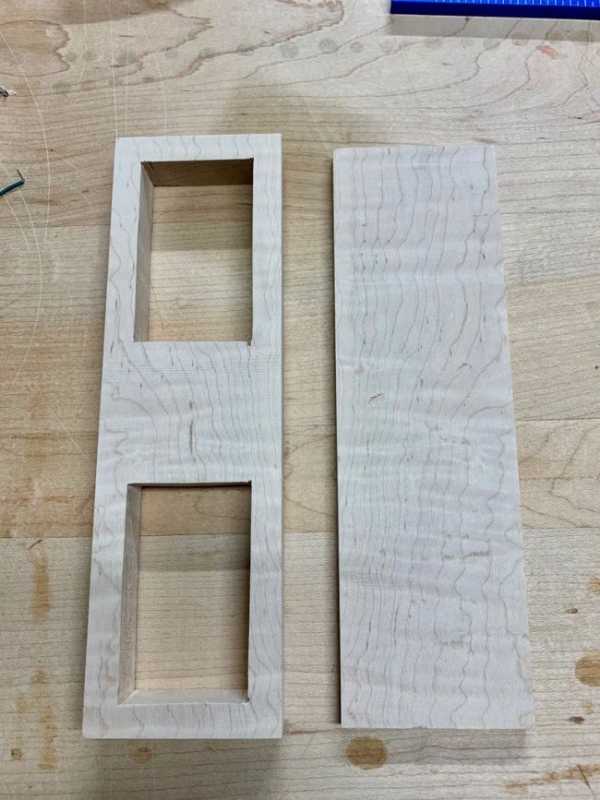

Мастер берёт ещё одну дощечку той же формы, но более тонкую, сравните сбоку:

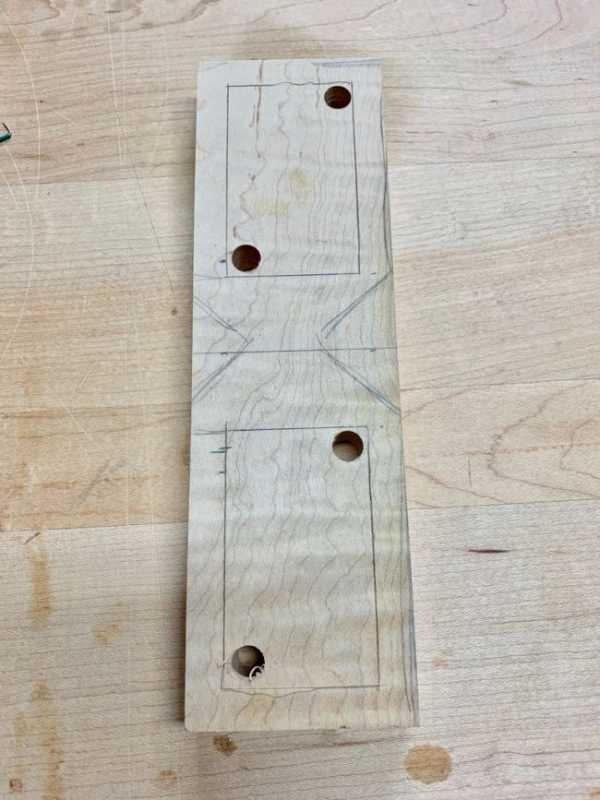

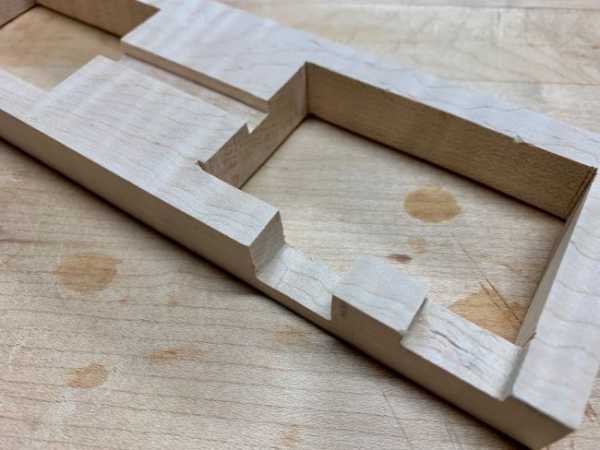

В той дощечек, которая толще, сверлит отверстия под полотно электролобзика и делает отсеки:
Всё помещается:

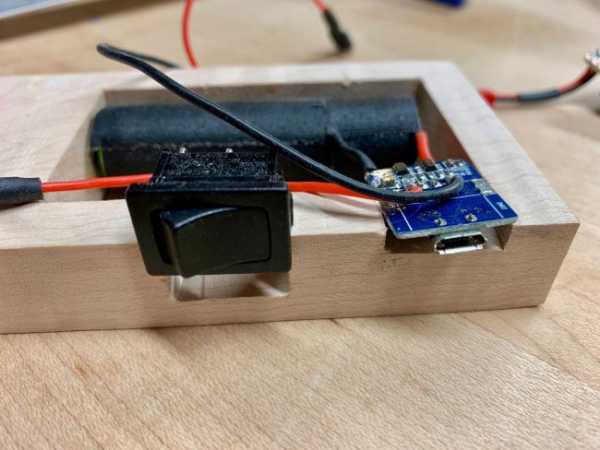

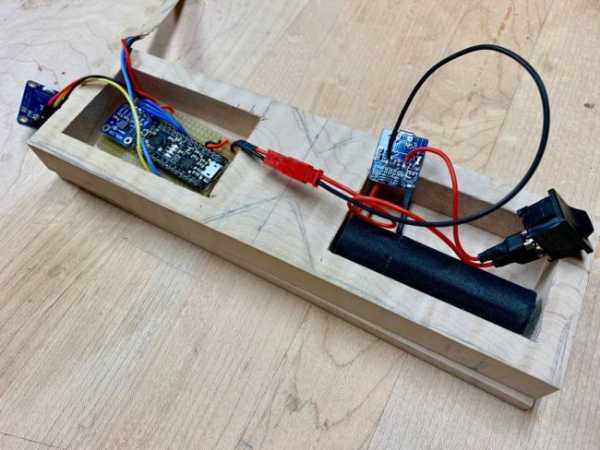

А в эти углубления поместятся выключатель, разъём и провода, соединяющие отсеки между собой:
Вот так:
Склеивает дощечки, и у отсеков появляется дно, рядом лежат готовые, но ещё не установленные подставки:

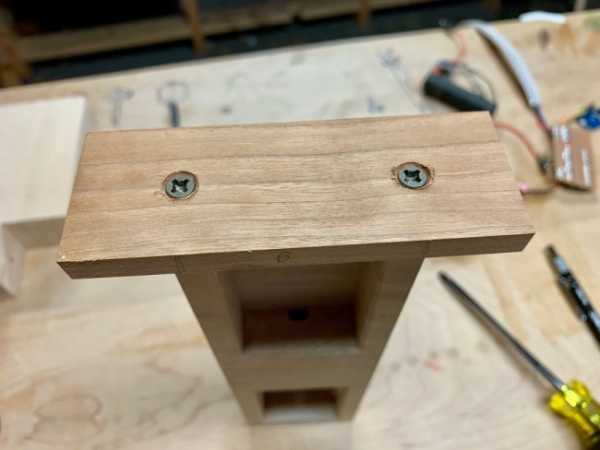

Можно приклеить, можно привернуть саморезами, кому как нравится:

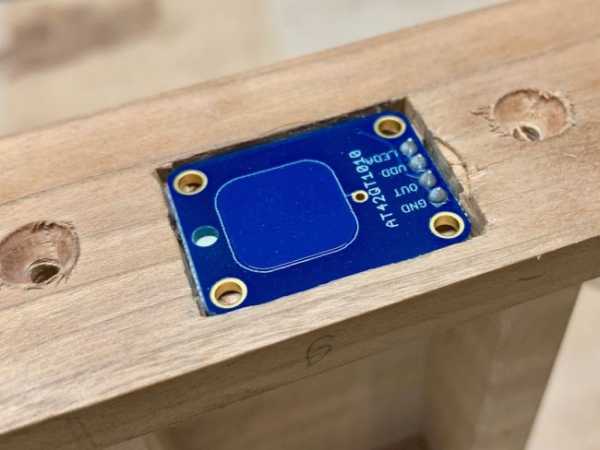

В этом углублении в подставке поместится сенсорная кнопка:
Вот она на месте:

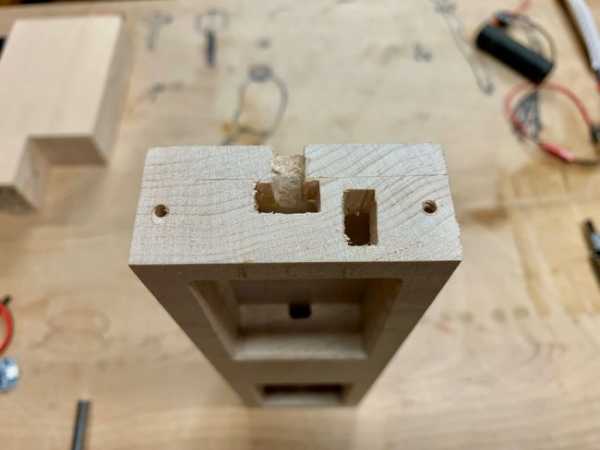

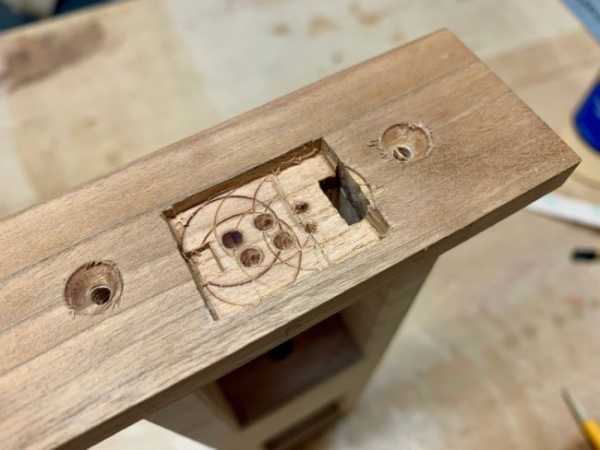

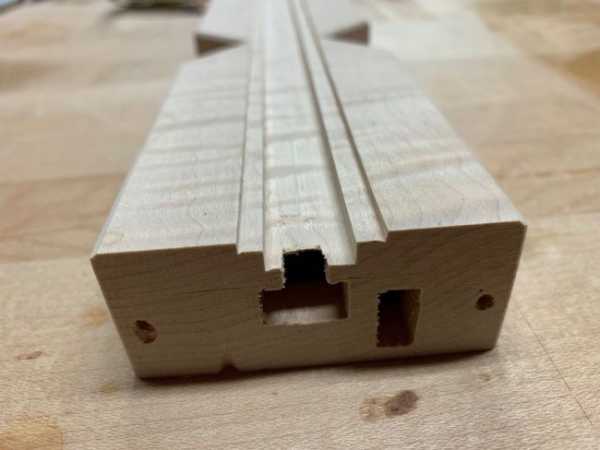

В самом же корпусе thatguyer делает углубления и отверстия для проводов к ленте и сенсорной кнопке:

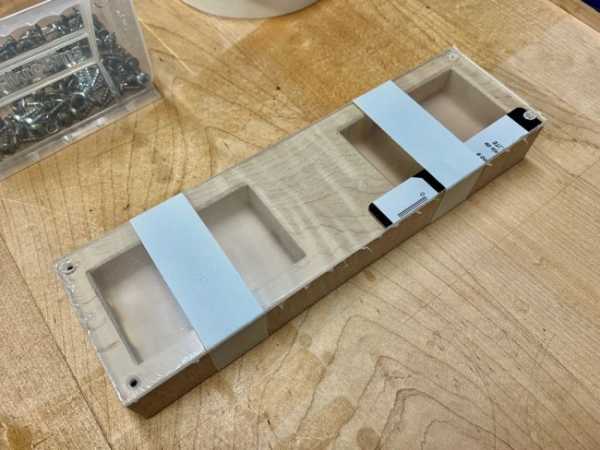

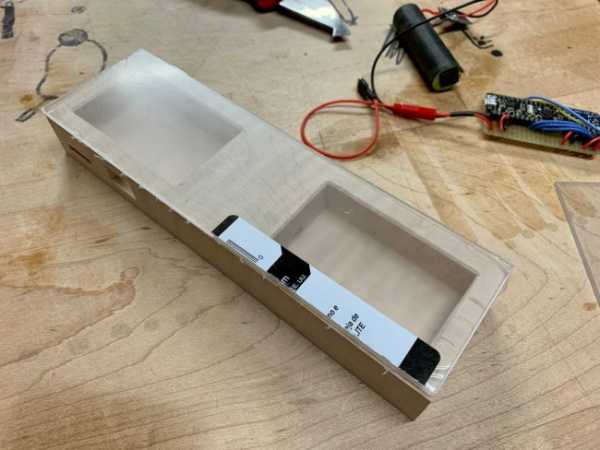

Сзади закрывает отсеки оргстеклом, чтобы электронная часть не вываливалась:

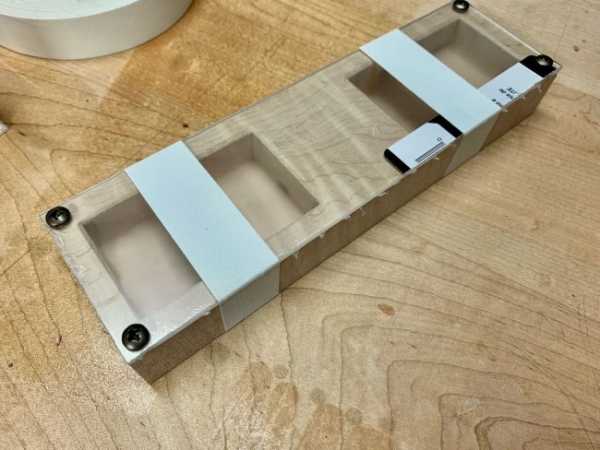

Закрепив оргстекло скотчем, чтобы оно не сдвигалось, сверлить и закрепляет его так:
Делает метки для удобства совмещения оргстекла с деревом, чтобы не быль ситуации: блин, отверстия не совпадают, а надо всего-то перевернуть крышку:

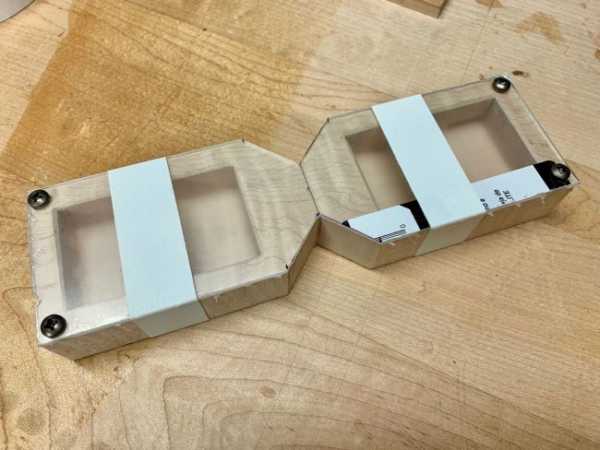

Соединив всё вместе, пилит по размеченному контуру, получая форму песочных часов:
С той стороны, где отсеков и оргстекла нет, делает углубление для светодиодной ленты:
То, что надо!

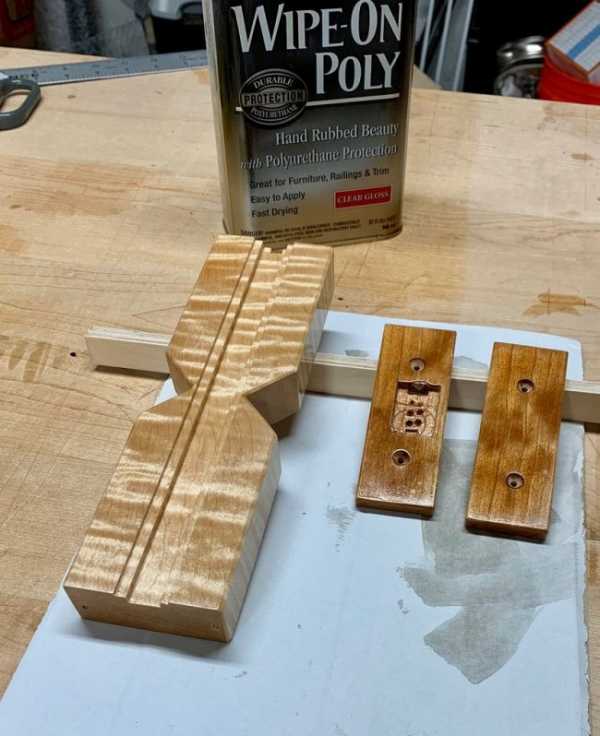

Разбирает корпус, шлифует и покрывает двумя слоями шеллака всё деревянное. Снова слегка шлифует, покрывает полиуретановым лаком, немного обрабатывает стальной ватой, и получается…

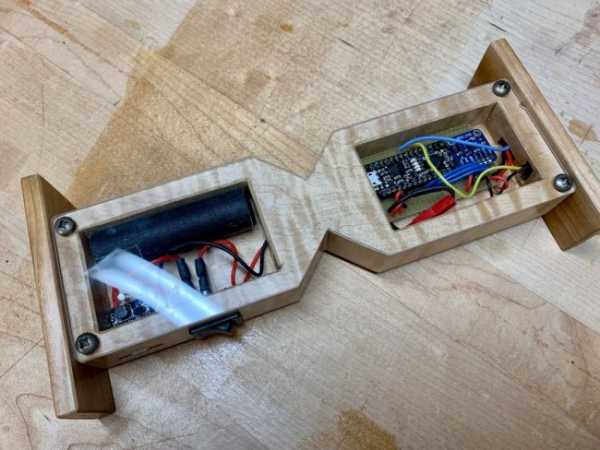

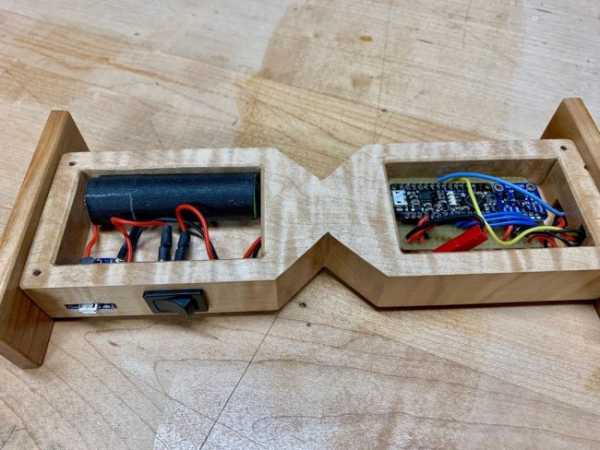

Возвращает электронику обратно:
Потом оргстекло:

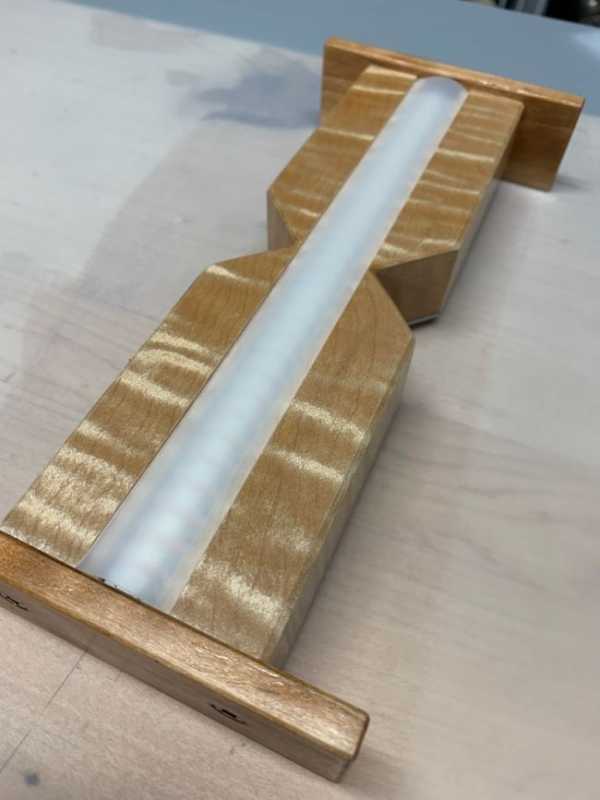

Закрывает светодиоды матовым светофильтром:
Заливает прошивку, для неё понадобится библиотека FastLED. В тексте перед заливкой надо указать, к каким из выводов что подключено, а также сколько светодиодов в куске ленты.
Переключение режимов работы часов происходит при изменении их положения. Сенсором вверх — настройка, сенсором вниз — отсчёт, боком — пауза. При входе в режим настройки появляется жёлтый мигающий курсор, каждое прикосновение к сенсора добавляет одно сиреневое деление, соответствующее 15 секундам. Если набрать 60 секунд, последующие деления будут синими и соответствующими минутам. Каждое пятое минутное деление для удобства помечено отличающимся цветом. В режимах отсчёта и паузы часы ведут себя аналогично настоящим песочным.
Повторяя самоделку, можно подключить к одному из цифровых ввходов пьезоэлектрическую или динамическую головку (вторую — через усилитель) и добавить в прошивку звуковые эффекты.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
Электронные песочные часы | Своими руками
Эта самоделка, которую придумал автор под ником thatguyer, пригодится родителям детей, ещё не выучивших цифр. Как объяснить им, что «мы выходим через десять минут» или «через пять минут отдай игрушку брату», если они не понимают показаний ни стрелочных, ни цифровых часов, и к тому же не знают, сколько длится минута? Мастер пробовал кухонный таймер, но оказалось, что линейная шкала нагляднее углов и секторов. Конструкция заменяет целый набор песочных часов, поскольку выдержку можно менять.
В устройстве применена Arduino-совместимая плата Adafruit Metro, если будете применять другую, важно наличие не менее трёх аналоговых входов. Вывод информации происходит на кусок ленты с адресными светодиодами WS2812 плотностью в 144 светодиода на метр. Для управления применены две готовые платы также фирмы Adafruit – одна с сенсорной кнопкой, другая с трёхосевым акселерометром. Источником питания являются внутренности пауэрбанка – аккумулятор вместе с платой, но лучше вообще не вынимать этот прибор их корпуса, поскольку питается самоделка от него обычным образом – по пятивольтовому выходу.
Разбирая пауэрбанк, мастер обходится без USB-шнура, припаивая провода параллельно выходному разъёму. Зря: уж что, а шнур с большой USB-вилкой сегодня найти не проблема. Нужно взять испорченный шнур, у которого на противоположной стороне «отвалилась» вилка Micro USB или Lightning, удалить её и вытащить из шнура провода. Вот, например, как применил такой шнур переводчик:
Но thatguyer искусственно создаёт себе трудности. Всячески стараясь ничего не оторвать и не замкнуть, он чуть модифицирует пауэрбарк. Сначала удаляет с его платы выходной разъём:
Затем вместо него подключает проводами JST-разъём через выключатель, который, в свою очередь, присоединён не пайкой, а соединителями РППИ. Ответная часть JST-разъёма пока лежит отдедьно и ждёт подключения к схеме.
Необязательная опция готова, дальнейшие шаги одинаковы независимо от того, переделывали ли вы пауэрбанк, или оставили оный в корпусе совместно с упомянутым выше шнуром.
На макетку thatguyer устанавливает Arduino-совместимую плату и модуль акселерометра:
Как попало впаять их не получится. Чтобв всё заработало, нужно соблюсти два условия. Первое – чтобы USB-разъём был с краю макетки, так удобнее подключать к нему кабель. Второе – правильно ориентировать акселерометр. Это проще, чем перевернуть гравитацию планеты.
Мастер выбирает на макетке шины, которые будут плюсом и общим проводом, и соединяет с ними соответствующие выводы акселерометра и Arduino-совместимой платы. Затем подключает одно к другому так: выход оси X – к аналоговому входу A2, Y – к A1, Z – к A0:
Соблюдая полярность, соединяет с плюсовой и общей шинами макетки ответную часть JST-разъёма:
Дальнейшие пайки производит при отключённом выключателе или отсоединённом разъёме. Подключает кусок ленты с адресными светодиодами, вмещающей 30 таких диодов. Разделять ленту можно только в специально предназначенных для этого участках. Провода питания подключает в правильной полярности к соответствующим шинам макетки, а вход последовательных данных – к выбранному в программе цифровому выходу Arduino-совмеатимой платы:
На ленте есть стрелочки (передающие привет одному из участников ресурса, какому – он сам догадается), указывающие направление передачи данных от каждого предыдущего адресного светодиода к каждому последующему. Подключать кусок ленты надо так, чтобы данные шли в направлении от платы.
После ленты мастер берётся за плату сенсорной кнопки. Там снова три провода: плюс, общий и выход. Как подключать первые два, понятно, а третий – к выбранному в программе цифровому входу Arduino-совместимой платы. При прикосновении кнопка выдаёт логическую единицу. Электроника готова:
Паяльник отдохнёт, поработает электролобзик. Сразу же после прикидки и переноса контура песочных часов на дощечку из клёна:
Такую же штуку можно склеить из нескольких слоёв тонкой фанеры.
Мастер берёт ещё одну дощечку той же формы, но более тонкую, сравните сбоку:
В той дощечек, которая толще, сверлит отверстия под полотно электролобзика и делает отсеки:
Всё помещается:
А в эти углубления поместятся выключатель, разъём и провода, соединяющие отсеки между собой:
Вот так:
Склеивает дощечки, и у отсеков появляется дно, рядом лежат готовые, но ещё не установленные подставки:
Можно приклеить, можно привернуть саморезами, кому как нравится:
В этом углублении в подставке поместится сенсорная кнопка:
Вот она на месте:
В самом же корпусе thatguyer делает углубления и отверстия для проводов к ленте и сенсорной кнопке:
Сзади закрывает отсеки оргстеклом, чтобы электронная часть не вываливалась:
Закрепив оргстекло скотчем, чтобы оно не сдвигалось, сверлить и закрепляет его так:
Делает метки для удобства совмещения оргстекла с деревом, чтобы не быль ситуации: блин, отверстия не совпадают, а надо всего-то перевернуть крышку:
Соединив всё вместе, пилит по размеченному контуру, получая форму песочных часов:
С той стороны, где отсеков и оргстекла нет, делает углубление для светодиодной ленты:
То, что надо!
Разбирает корпус, шлифует и покрывает двумя слоями шеллака всё деревянное. Снова слегка шлифует, покрывает полиуретановым лаком, немного обрабатывает стальной ватой, и получается…
Возвращает электронику обратно:
Потом оргстекло:
Закрывает светодиоды матовым светофильтром:
Заливает прошивку, для неё понадобится библиотека FastLED. В тексте перед заливкой надо указать, к каким из выводов что подключено, а также сколько светодиодов в куске ленты.
Переключение режимов работы часов происходит при изменении их положения. Сенсором вверх – настройка, сенсором вниз – отсчёт, боком – пауза. При входе в режим настройки появляется жёлтый мигающий курсор, каждое прикосновение к сенсора добавляет одно сиреневое деление, соответствующее 15 секундам. Если набрать 60 секунд, последующие деления будут синими и соответствующими минутам. Каждое пятое минутное деление для удобства помечено отличающимся цветом. В режимах отсчёта и паузы часы ведут себя аналогично настоящим песочным.
Геннадий
rukami.boltai.com
РадиоКот :: Электронные песочные часы
РадиоКот >Схемы >Цифровые устройства >Игрушки >Электронные песочные часы
Всем доброго времени суток! Представляю вам простое, надежное,а главное — полезное устройство. Оно будет полезно при использовании как таймер, как игрушка или просто как украшение дома.
Идея данного девайса возникла во время просмотра содержимого интернета, а также вследствие необходимости сделать прибор на школьную выставку.
Видео работы устройства:
Устройство собрано на «народном» микроконтроллере ATmega8, который управляет сервомашинкой и двумя десятками светодиодов.Питается это все от одного элемента Li-Po аккумулятора, аккумулятора от мобильного телефона или же трех последовательно соединенных пальчиковых батареек АА.
Схема прибора показана ниже. По причине своей простоты, она доступна для повторения начинающими радиолюбителями.
Устройство выполнено на двух платах. Микроконтроллер и разъем программирования на первой плате, светодиоды на второй. Процесс изготовления проиллюстрирован:
Ниже приведена фотография, на которой обозначено, куда паять светодиоды:
Программа написана в CVAVR, она до боли простая. В программу входят выходы на порты с интервалом в 3 секунды и скопированный с небезызвестного сайта алгоритм управления сервомашинкой. Код содержится в прилагаемом архиве, а прошивка — в папке Exe.
При прошивке в PonyProg ставим галочки напротив фьюзов:
SPIEN
BOOTSZ1
BOOTSZ0
SUT1
CKSEL3
CKSEL1
CKSEL0
Устройство надевается качалкой на сервомашинку,которая крепится на опоре таким образом, чтобы угол между платами и вертикалью был 20-30 градусов для удобства созерцания работы девайса сверху =)
Совет: опору желательно закрепить на чем-нибудь тяжелом во избежание раскачивания и падения устройства.
Прошивка, проект CodeVision, печатка в Sprint Layout 5.0 и проект Proteus прилагаются.
Файлы:
Фотография
Фотография
Фотография
Фотография
Прошивка, исходник, печатка, проекты CVAVR и Proteus
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
www.radiokot.ru
Электронные песочные часы « Учи физику!
Светодиоды в электронных песочных часах меняют свою яркость, имитируя работу часов песочных. Кроме того, показания времени дублируются обычно цифровыми индикаторами. Если вас устроит упрощенный вариант, не требующий цифровых микросхем и жидкокристаллических индикаторов, вы можете собрать схему, состоящую из трех операционных усилителей и двух светодиодов. У вас получится занимательная игрушка, которую, к тому же, можно использовать как таймер для включения различных исполнительных устройств.
Схема, предложенная американским инженером Дэном Бейкером, позволяет собрать часы, служащие трехминутным таймером и имитирующие при этом работу часов песочных.
В ней используются два ярких светодиода фирмы Рanasonic LМ227 и две импортные микросхемы -операционный усилитель ТL081 и два – LМ358 (рис. 1). При этом первая ИМС не имеет аналогов, однако широко представлена у нас в продаже и стоит недорого. А вот LМ358 заменить можно — полностью совпадают с этой микросхемой и по принципу действия, и по цоколевке отечественные аналоги КР146УД1 или 1446УД1. Можно заменить и КР140УД7, но вэтом случае необходимо помнить, что цоколевка этого сдвоенного усилителя иная (см. рис. 2). В качестве же све-тодиодов можно использовать практически любые имеющиеся в продаже.
Таймер стартует при замыкании нормально замкнутых контактов кнопки S1.
Светодиод В2 начинает при этом светиться все ярче, а свечение D1 постепенно сходит «на нет». Установленные на панели один над другим, эти два светодиода имитируют работу песочных часов (будто песок пересыпается из верхней чаши в нижнюю).
Этот процесс будет продолжаться до тех пор, пока D2 не откроется полностью, а D1 не погаснет, фиксируя окончание временного интервала. На выходе микросхемы DА2 при этом установится высокий потенциал.
Этот сигнал может быть, как сказано, использован для управления различными устройствами.
Кнопка 81 подойдет практически любая. Резисторы: R1 — 2 мОм, R2 – 1,1 кОм; RЗ – 10 кОм ; r4 – 5,1кОм; R5=R6 – 820 Ом. Конденсатор С1 — 10 мкФ. Микросхемы – TL081 и LМ358 или 3 операционных усилителя 140УД1.

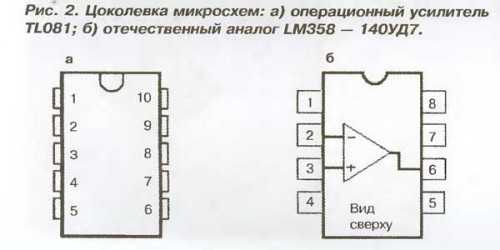

Если вы исключите из схемы операционный усилитель DА1, то у вас останется узел, который можно использовать для индикации напряжения в различных электронных схемах.
М. Хилько
Журнал “Левша” №2-06г.
uchifiziku.ru
Песочные часы своими руками
История песочных часов восходит к II в. н .э. Астрономы в Древнем Риме пользовались песочными часами. Архимед оставил описание часов. Одно из самых ранних упоминаний о песочных часах в Европе датируется 1339 годом в инвентаре короля Франции Карла Пятого. При всем развитии современных технологий песочные часы используются до сих пор.

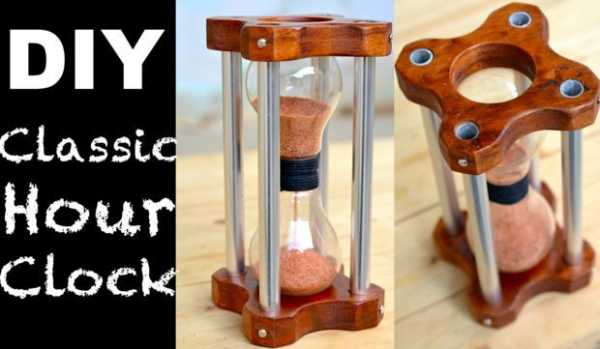

В этой статье мы рассмотрим, как мастер-самодельщик изготовил песочные часы из бросовых материалов.
Инструменты и материалы:
-Электролампочки-2 шт.;
-Доска;
-Алюминиевая трубка;
-Торцовочная пила;
-Линейка;
-Карандаш;
-Струбцина;
-Дрель;
-Сверла;
-Коронка по дереву;
-Рашпиль;
-Шлифмашинка;
-Полотно по металлу;
-Наждачная бумага;
-Песок;
-Плата с перфорацией;
-Кусачки;
-Клей;
-Шнур;
-Лак;
-Винты;
-Отвертка;
Шаг первый: опоры
Верхняя и нижняя части песочных часов мастер сделал из дерева. Отрезает два квадрата.
По центру квадратов, коронкой, вырезает отверстия.
По углам квадратов сверлить отверстия сверлом 11,5 мм. Обрабатывает отверстия круглым рашпилем.
Коронкой делает по краям квадратов полукруглые вырезы.
Обрезает углы и шлифует опоры.
Лакирует их.
Шаг второй: лампы
Колбу часов мастер изготовил из двух 100 Вт лампочек. Отпиливает от лампочек часть цоколя.
Удаляет из лампочек внутреннюю часть.
Ошкуривает край.
Часть третья: песок

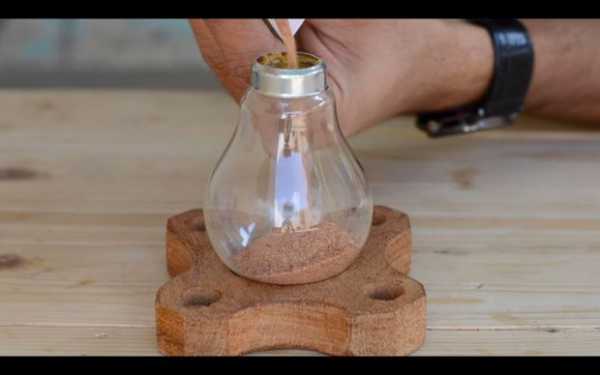

Что бы выгнать влагу, песок необходимо предварительно «прожарить». Затем просеять. И высыпать в колбу.
Шаг четвертый: сборка колбы
Из платы мастер вырезает дозатор. По центру дозатора сверлит отверстие.
Обрабатывает край дозатора и приклеивает его к цоколю.
Приклеивает вторую колбу.
Обматывает соединение шнуром. Фиксирует клеем.
Шаг пятый: трубка

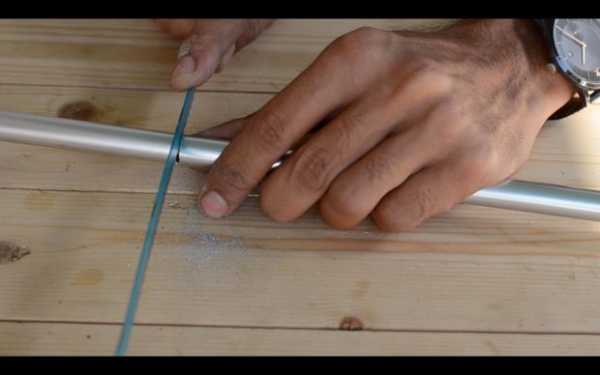

От алюминиевой трубки отрезает четыре отрезка. Наждачной бумагой обрабатывает край.
Шаг шестой: сборка
Вставляет трубки в опору. Устанавливает колбу. Устанавливает вторую опору. Фиксирует трубки винтами.
Песочные часы готовы.
Весь процесс изготовления можно посмотреть на видео.
Источник
Доставка новых самоделок на почтуПолучайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
