Создаем макет легендарного танка Т-34

Сергей (play-park)

Вдохновением для создания модели легендарного танка Т-34 послужило, конечно же, приближающийся праздник Победы. А идея зародилась еще в далеком детстве, когда я смотрел фильмы про войну и сооружал себе танки из табуреток. Только теперь, когда пришло время сделать для детей игрушку, мне хочется, чтобы она была максимально похожа на настоящий танк. А для этого понадобятся точные расчеты и построение макета, чтобы быть уверенным, что все задумано правильно.

За основу я взял чертежи, которые нашел в интернете и переработал их в нужный мне масштаб.

Ну вот, собственно, первый день работы.

Я предполагал изготовление будущего танка в нескольких вариантах:

• как театральный реквизит, который можно будет разобрать после представления на основные части и убрать для хранения;
• как игровой комплекс в детском саду или досуговом центре.

В итоге я решил сделать максимально сложный вариант танка.

В его основе раскладной короб на подвижных колесах.

Для точности перенесения чертежа с миллиметровой бумаги на картон я пользуюсь иголкой, которой прокалываю точки на чертеже. Затем соединяю полученные точки карандашом. Хорошо отточенный карандаш точно центруется в полученных углублениях от иголки и линия получается идеальной.

Затем вырезаю детали канцелярским ножом.

Если есть зеркальные детали, то нужно предварительно перевернуть картон обратной стороной, а отметки от иголки потом сделать сквозными. Затем снова перевернуть картон и соединить точки на белой, более видной стороне.

Детали корпуса готовы. Можно клеить.

Великолепно с этим справляется клеевой пистолет.: можно просто приложить друг к другу две детали и проклеить сверху как «сваркой». Клей держит детали на «себе», а с обратной стороны следов клея нет.

Можно убедиться, что короб с колесиками и корпус танка хорошо стыкуются. Вся сложность этой задумки в том, чтобы корпус танка и раскладного корпуса входили друг в друга и наклонный боковой лист брони не мешал стенкам короба.

Дальше можно собрать гусеницы. Стойки, на которые будут приклеены катки, одновременно будут нести на себе и наклонную полоску брони, и планку от брызг, и саму гусеницу.

Наносить клей из клеевого пистолета можно прямо на торец деталей. Они хорошо держатся.

Деталь, к которой я приклеил катки, отсутствует в конструкции танка. Мне она нужна для того, чтобы создать фальш-стенку. Именно к ней будет крепится раскладной короб в большой модели.

Теперь детали гусениц я приклеиваю к корпусу танка, но только по углам.

Теперь я приступаю к раскройке башни Делаю это по той же схеме: переношу иголкой с чертежа на картон, соединяю линии и отрезаю ножом.

Ну, не без «блинов в коме». Детали которые придется сгибать нужно выкраивать поперек волокон.

Чтобы сделать детали башни немного объемнее, я решил изготовить дополнительные накладки. Они будут создавать иллюзию литья металла. В этих местах башня на настоящем танке скругляется.

И башня стала обретать свой вид. Детали я склеивал изнутри, чтобы с наружи не были видны следы клея. Зато внутри его можно оставлять крупными каплями, так детали отлично держаться друг с другом.

В середине нижней части башни я прорезал отверстие, которое на большой модели будет составлять около 50 см. В него с легкостью может пролезть ребенок. И самое главное — башня сможет вращаться. Для этого я вырезал из картона обруч и узкую полоску, которая задает нужную высоту юбки башни, чтобы башня не опустилась на лист брони я поставил ограничители.

А пока, башне можно предать законченный вид.

Установить на броню и немного пошалить.

Осталось еще кропотливая работа по изготовлению гусениц. Гусеницы будут бутафорными, то есть не будут вращаться. Чтобы они были похожи на настоящие, я прорезал по бокам небольшие выемки на равном расстоянии в 1 см.

Там где гусеница будет стыковаться, я «сварил» ее клеем с обратной стороны. Нахлеста картона нет, и сразу не заметишь место стыковки.

Крылья состоят из трех деталей, которые я тоже приклеил с обратной стороны клеевой «сваркой», от чего они выглядят так, как будто вырезаны из целого куска картона.

Крылья я клеил постепенно. Отгибал, наносил клей и выравнивал. Если клей нанести сразу, то приклеить ровно не получится.

Танк почти готов! В задней части корпуса я оставил прямоугольный люк. Через него в танк сможет залезть ребенок или посидеть на «броне».

Но еще нужен ствол, который я решил изготовить из рейки. Для этого я предварительно острогал лишнее, затем зажал заготовку в патроне шуруповерта и «довел» на наждачке.

Сначала я сделал это на грубой наждачке, а затем на мелкой. Деталь легко вращается и ее можно удерживать рукой, или зажать рядом фанерку в качестве упора.

И наконец, приклеил дуло к башне.

Не хватает еще люка, который на большом танке будет открываться.

Макет завершен.

Работа над макетом завершена и теперь можно сказать, что все задуманное мной можно будет воплотить при изготовлении «большого» танка из фанеры. Его габариты позволят ребенку комфортно в нем играть и передвигать даже в небольшой комнате, практически развернуть на «пяточке». Я не стал красить макет, пусть он останется белым, а вот большую модель будет ждать покраска в военную зеленку.

Рейтинг

☆

☆

☆

☆

☆

   0.0 (0 голосов)

Сергей (play-park)

Россия, Московская обл., Дмитров

Магазин

Блог (1)

Следите за творчеством мастера

Мастер-классы по теме

Реклама

Ключевые слова

• Ключевые слова
• макет
• танка
• т-34
• детский
• игровой
• комплекс
• моделирование
• театральный
• реквизит
• игрушки для детей
• игрушки своими руками

Рубрики мастер-классов

Do It Yourself / Сделай сам
Recycle / Вторая жизнь вещей
Tворим с детьми
Бижутерия своими руками
Валяние
Вышивка
Вязание
Декорирование
Декупаж
Дизайн и декор интерьера
Живопись и рисование
Керамика
Ковроделие
Косметика ручной работы
Кружевоплетение
Кулинария
Куклы и игрушки
Лепка
Материалы для творчества
Мебель своими руками
Миниатюра
Обувь своими руками
Одежда своими руками
Организация пространства
Пирография
Плетение
Прядение
Работа с бисером
Работа с бумагой
Работа с кожей
Работа с металлом
Работа с мехом
Работа со стеклом
Реставрация
Роспись
Свечи своими руками
Скрапбукинг

Столярное дело
Сумки своими руками
Ткачество
Упаковка своими руками
Флористика
Фотография и видео
Художественная резьба
Шитье

Как сделать макет танка из картона — Строй Обзор

Содержание

1. Собирать модель танка будем следующим образом.
2. Далее займемся ходовой частью танка.
3. Делаем первую башню танка.
4. Теперь сделаем вторую башню танка.
5. 4 комментария к “ Делаем модель танка из плотного картона ”
6. Всем удачи.
7. КОММЕНТАРИИ

Этот урок самодельных игрушек мы посвятим военной тематике. Многие мальчики, как будущие защитники отечества интересуются военной техникой. Вот и мы с вами сейчас будем делать модель танка. Оригинальность этой модели в том, что она сделана из плотного картона по шаблонам. Для того чтобы собрать данную модель танка приготовьте следующее: ножницы и нож для резки бумаги, обычная чертежная линейка, медицинский или косметический пинцет, набор кисточек для клея и акварельных красок, цветные карандаши и простые зубочистки.

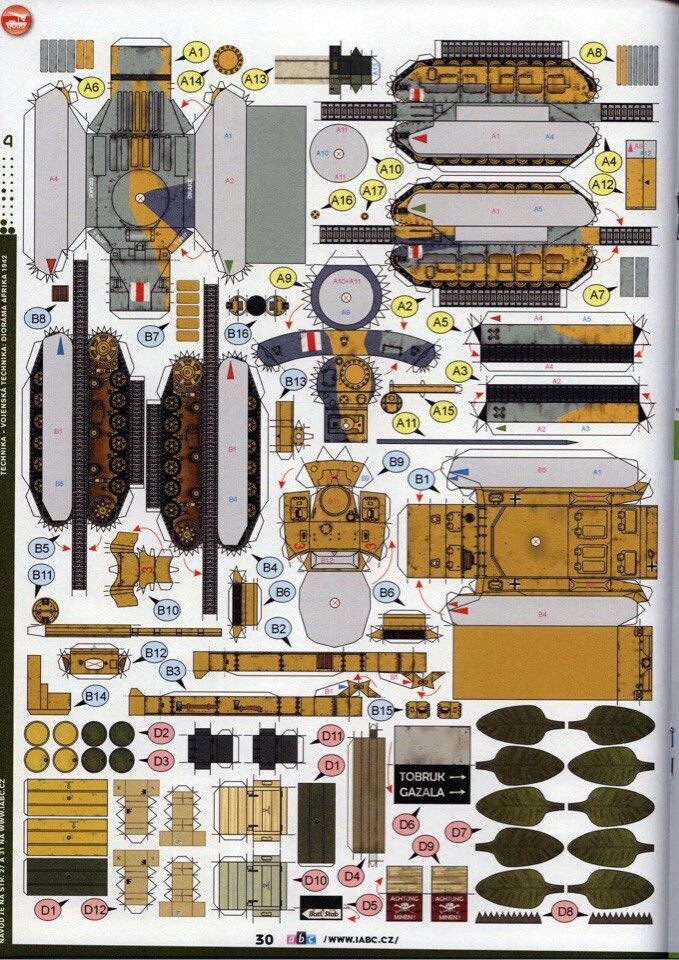

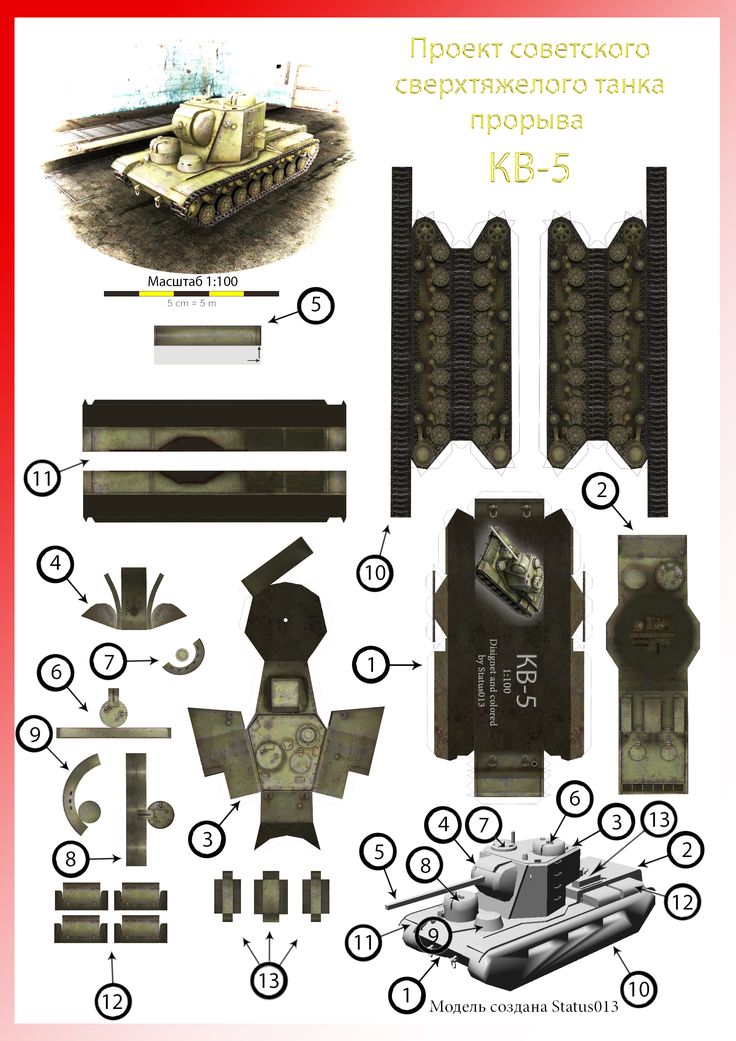

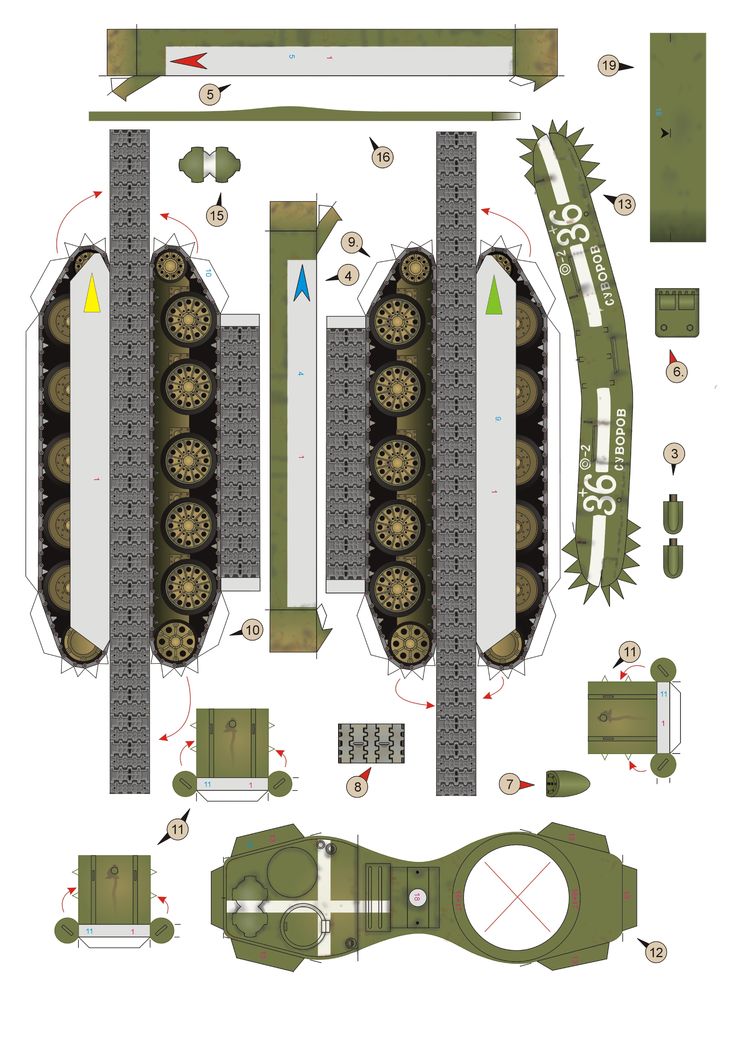

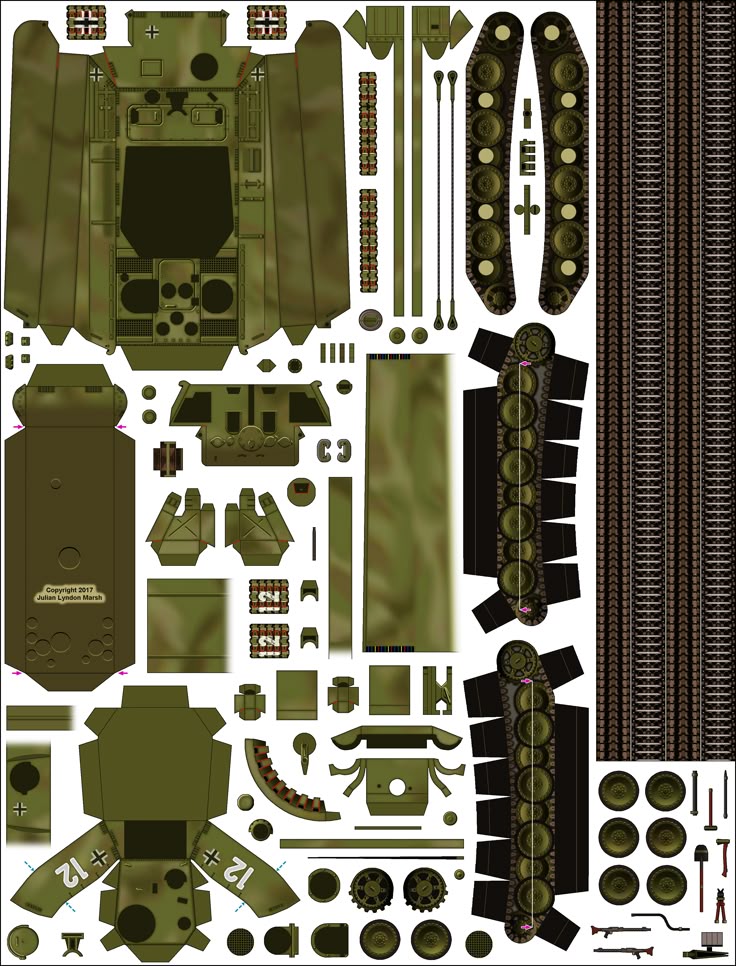

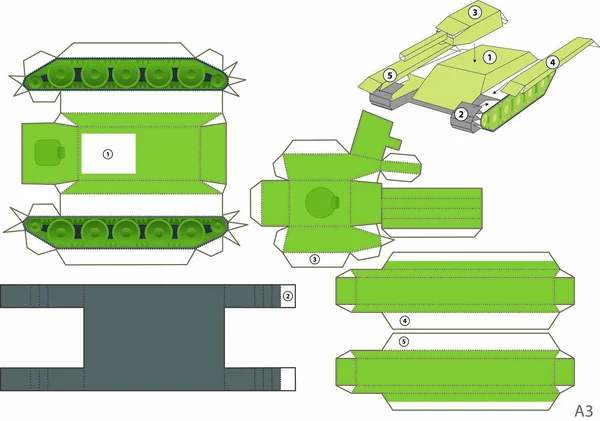

Шаблон модели танка распечатайте на принтере, используя плотную матовую фотобумагу формата А4.

Для сборки танка лучше использовать не обычный бумажный клей, а прозрачный клей «момент»

Прежде чем приняться за работу ознакомьтесь со следующими советами.

1. Внимательно просмотрите все чертежи, и разберитесь, куда какая деталь будет присоединяться.
2. Прежде чем вырезать какую-либо деталь проделайте в ней необходимое отверстие
3. Вырезайте те детали, которые необходимы на данный момент, а не доклеенные убирайте в отдельную коробочку.
4. Чтобы деталь лучше сгибалась, используете линейку и нож, либо зубочистку, проводя ими по линии сгиба.
5. Все детали цилиндрической формы наматывайте сначала на подходящие по диаметру цилиндрические предметы, чтобы они сохранили нужную форму.
6. Перед тем как склеить детали закрасьте их торцы.

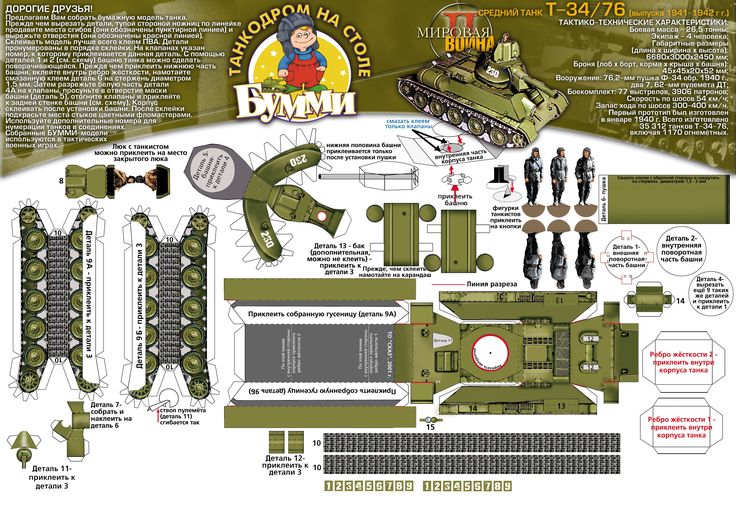

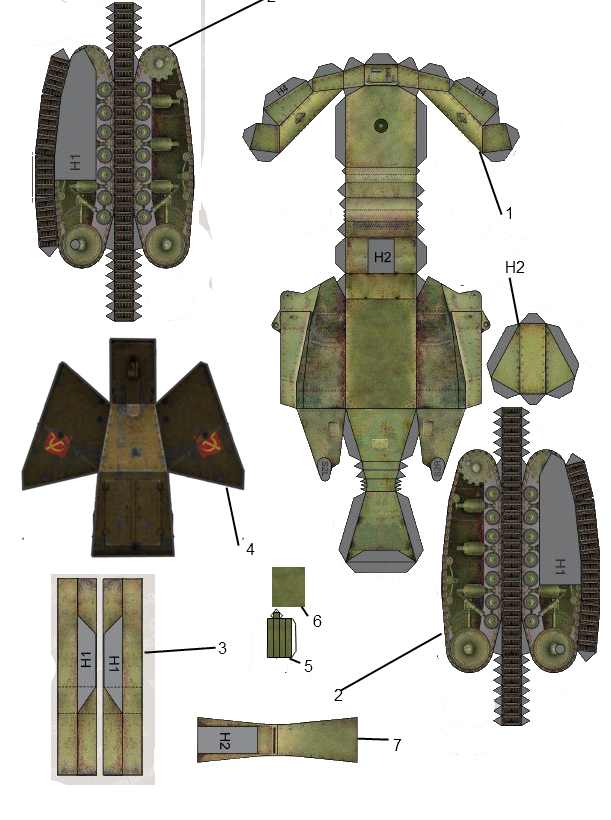

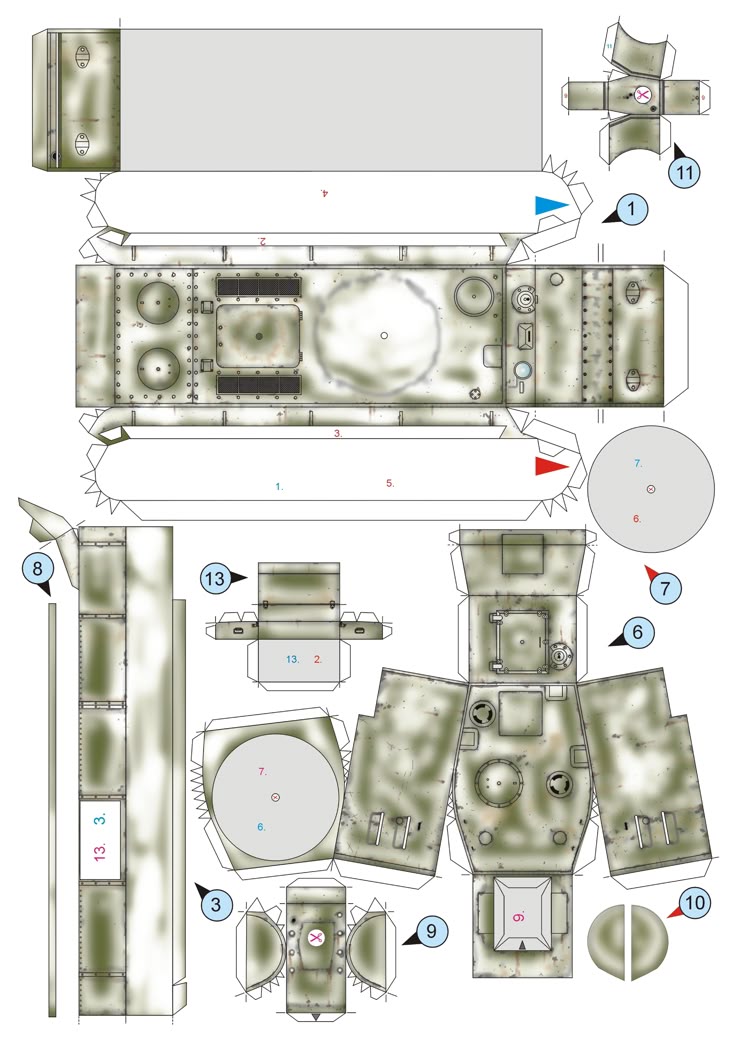

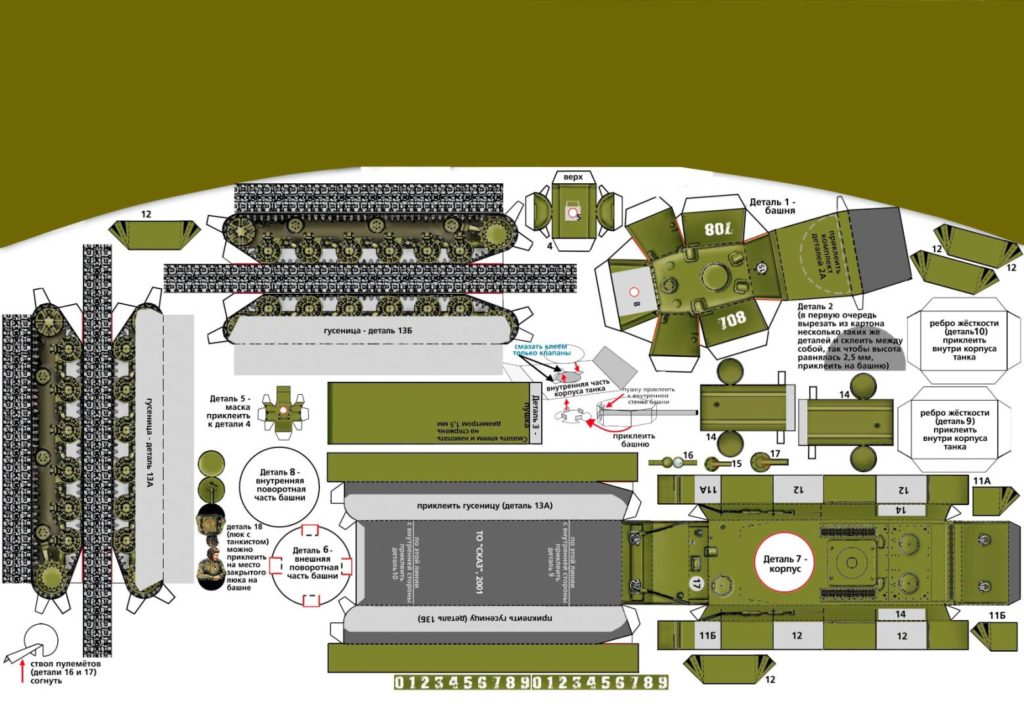

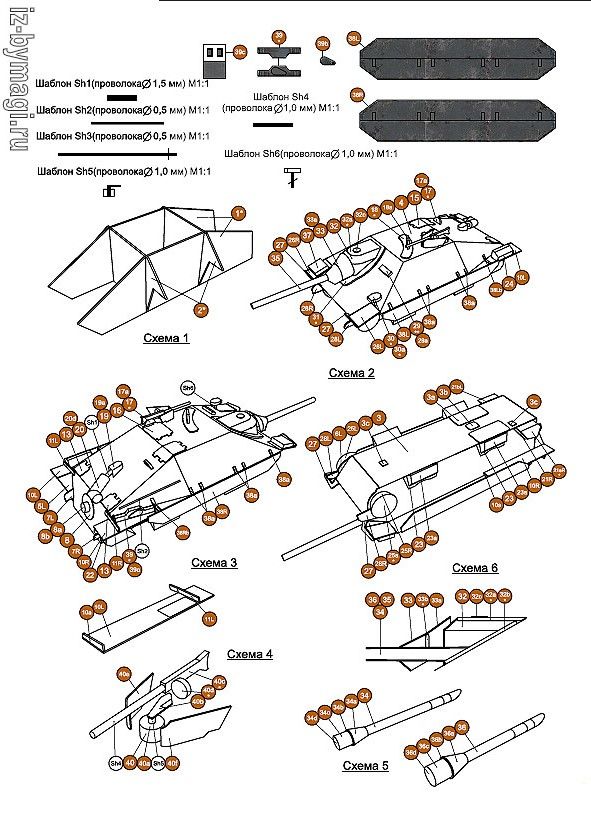

Схема сборки танка.

Собирать модель танка будем следующим образом.

Вырежем деталь 1 корпуса и склеим его, предварительно сделав отверстие для вставки башни. В детали корпуса надрезаем линии в обозначенных местах. Дно приклеиваем к корпусу танка в самый последний момент, внахлест к задней стенке. Далее вырезаем деталь 2 и тоже делаем в ней все необходимые надрезы на обозначенных отметках. Придаем в сечении этой детали треугольную форму и склеим.

Боковые полоски приклеим сразу к основанию детали – это будет имитация брони. Теперь можно деталь 2 приклеить к детали 1. детали 3, 6 а и 6 б сначала наклеим на толстый картон, чтобы придать им объем и тоже приклеим к корпусу. Дальше вырежем деталь 4, склеим ее и встык приклеим к детали 1. Деталь 5 вырежем и тоже приклеим на картон, придав ей необходимую форму и отогнув верхнюю часть, приклеим к корпусу. Детали крыльев 7 L и 7 R нужно сложить пополам и склеить. Часть крыльев находящихся сзади надо скруглить и отогнув слегка вверх лепестки, на которых нарисована структура брони, приклеить к корпусу танка.

Далее займемся ходовой частью танка.

Детали 9L и 9R вырежем и, сделав надрезы в нужных местах, склеим. В гусеничной части, которая находится вверху ленты, сделаем три прорези. Лента гусениц крепится к боковине встык. Теперь вырежем детали обозначенные цифрами 10L и 10R, делаем в них по три прорези прямоугольного вида в каждой и отогнем внутрь лепестки. Чтобы все делать правильно постоянно просматривайте схему сборки танка. Обе детали десять приклеим к деталям девять: правая – к правой, левая – к левой и приклеим получившиеся узлы к корпусу.

Делаем первую башню танка.

Наклеим на картон люки 11а и, вырезав их, приклеим на деталь 11. Чтобы люки смотрелись изогнутыми, свернем детали 11 в цилиндр и склеим. Сделаем дырочки под приборы наблюдения в детали 13. Приклеим к детали 11, детали 12 и 13. склеим деталь 14, проделав в ней отверстие. Собранную вместе маску орудия приклеиваем встык к башне танка. Далее свернем в рулончик деталь 15 и приклеим встык к маске орудия. Теперь осталось вставить в отверстие пушку 16, предварительно скрутив и склеив ее.

Теперь сделаем вторую башню танка.

Необходимо склеить вместе детали 17, 18, и 19. Проделать в ней отверстие под ось – это у нас получилось основание башни. Люки 21а опять же приклеим сначала на картон, а потом к детали 21. далее придав детали 21 необходимую форму и сделав отверстие под ось, приклеим ее к детали 20. Установим получившуюся башню на основание и приклеим прибор наблюдения 15 и 23, люк 24, и соберем маску пушки 22. Тонкой иглой в маске 3 проделываем отверстия под пулемет и пушку. Приклеим эту маску к башне танка и соберем пушку, используя детали 25, 26, 27. Пушку и пулемет вклеим в отверстия маски. Фару 8 сложим пополам и, склеив, приделываем встык к корпусу танка. Надеваем одну из сделанных башен на ось из зубочистки и устанавливаем ее на получившийся танк. В общем, теперь вся работа по сборки модели танка закончена.

Еще раз напоминаю, что собирая детали танка, постоянно ориентируйтесь на схему, чтобы не ошибаться даже в мелочах.

4 комментария к “ Делаем модель танка из плотного картона ”

вот спасибо, давно искал нечто подобное, сын все просил модель танка научить делать, тепер пусть хоть целую танковую бригаду из картона мастерит 🙂

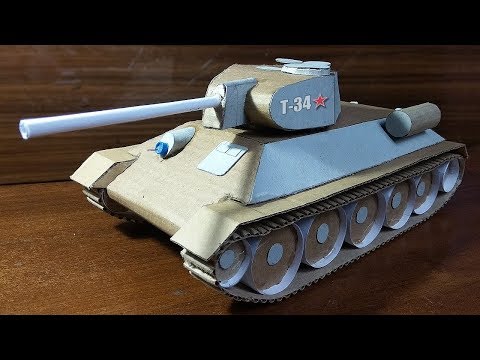

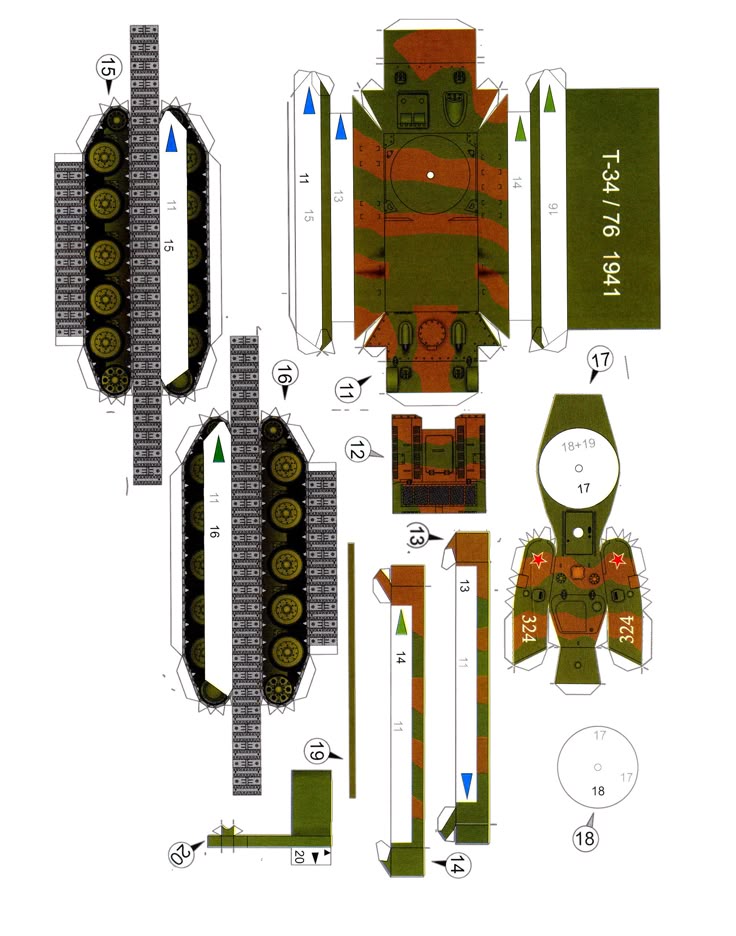

Сегодня мы с вами будем делать подарок любому мужчине — танк Т-34.

Подробную информацию о сборке вы можете посмотреть на видео:

1. 7 листов бумаги плотностью 180-220 гр. (у меня 220 гр.)
2. ножницы, клей, линейка, клеевой пистолет
3. Краска любая, черная и зеленая

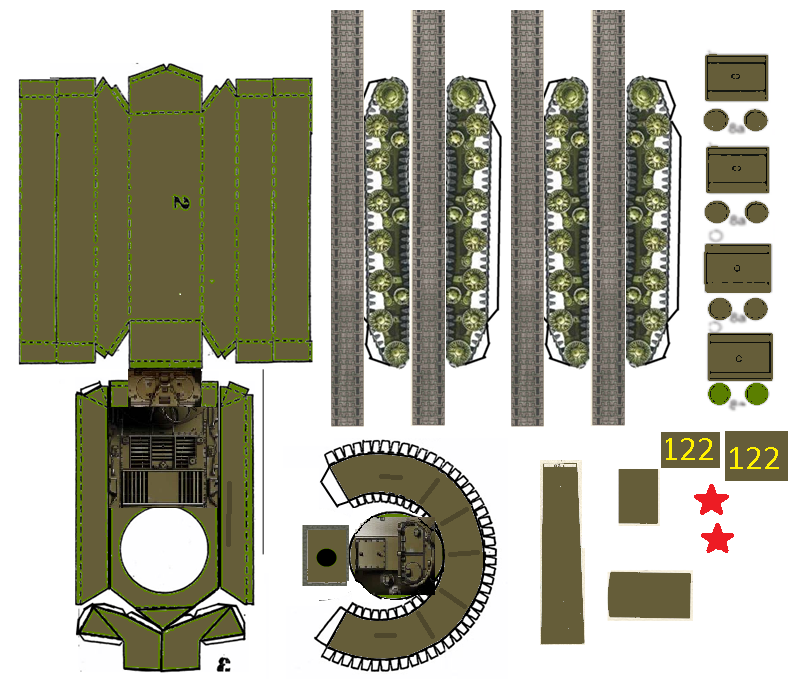

Файлы для скачивания. Размер модели можно масштабировать.

Ну а дальше — вырезаем

Всем удачи.

КОММЕНТАРИИ

Отлично, только блеск убрать, накинуть песочку с клеем и чуть эффект потертости, можно следы пуль, будет натуральней.

Оч хорошо, давно ищу!
Прост в изготовлении, как и настоящий, для массового изготовления такие и нужны
Копий полно, эстетов много, простых моделей не хватает.
Начальным классам тож делать хочется.
Модель должна делаться за 1час или 1-30 (это идеально)
Фотки и видео очень ценно!
Все что у тя есть, мне все интересно.
Можешь ко мне на сайт зайти perekalski.ru (мои модели еще проще)

Класс супер крута

Спасибо, как раз искали такую модель!

Очень крутая прекрутая модель

Всё описывается подробно понятно получается как настоящий у меня получилось

Ну, и где все понятно. голову сломала!

A клей только пистолет, а можно клей карандаш?

Мдаааа, писать инструкции и видео снимать явно не ваше

Спасибо Вам огромное за развертки! Я 2 года назад делала старшему ребенку в садик. Сейчас делаю младшему и снова по вашим разверткам! Потертости я делала шпатлевкой по дереву — обмазывала весь танк сверху, высушивала и по ней красила, получился классный рельеф, а гусеницы из гофробумаги. Первый танк с выставки кто-то украл =DDD

Здорово! Танк суперский!

Здравствуйте ! Можно пожалуйста более подробно про сборку, совсем ничего не понятно! а собрать очень хочется)

Это крутой танк в мире!

танк улёт но я атного не понил как делать корпус

Здравствуйте ! Красота ! Я учитель технологий, хотелось бы получить схему чтобы можно было ко дню ВОВ сделать макет танка

Как сделать я не могу

делайте больше рукоделия из бумаги

как мне такое сделать

Я сделал модель получилось круто

Танк клеится из плотных листов формата А4.

это крутая модель

Отличное видио по изготовлению танка

Новая теория магнитного двигателя заслуживает внимания, возможно кто-то из вас попробует воплотить идею в жизнь.

Этот самолёт Стелс F-117 я сделал в 20 лет, он лежал в коробке в гараже 9 лет, сегодня я покажу вам свою самоделку.

Украсить свадебные бокалы искусственными цветами очень просто. А главное — это очень красиво!

Военная техника из бумаги наиболее привлекает людей, занимающихся коллекционированием. Обилие техники, которую можно вырезать, склеить и поставить на полку, привлекает большое число поклонников бумажных танков. Пополните свою коллекцию бумажной военной техники, скачав с нашего сайта понравившийся вам чертеж для сборки.

В этом разделе вы можете найти такие виды милитаристской техники, как артиллерийские установки, минометы, разведчики, ракеты, броненосцы, танки и многие другие.

Сделанные вашими руками танки из бумаги станут хорошим подарком настоящему коллекционеру и ценителю военных машин!

Абсолютно все бумажные модели военной техники находятся в свободном доступе, регистрация не требуется.

Сборная модель танка Т-26 от Звезды

Сборная модель танка Т-26, 1/35, Звезда

Смотри также:
Сборная модель танка Т-26. Окраска в базовые цвета, подбор цвета 4БО
Сборная модель танка Т-26. Фильтры, масляные точки, смывка, пигменты
Сборная модель танка Т-26. Готовая работа

Зашел в наш хилый городской модельный магазинчик и практически случайно прикупил сборную модель танка Т-26 от Звезды. К сожалению, идея создания блога посетила меня уже под самый конец этапа сборки. Поэтому постараюсь в этом посте в картинках показать все сделанные доработки.

Хочу сразу предупредить, что это моя первая модель, которую я решил собирать, что называется, «по взрослому», так что сильно не пинайте 🙂 Но здоровая критика и дельные замечания только приветствуются!

При сборке не докупал никаких дополнений и не делал «хардкорных» перепилов. Все собрано практически из коробки, но с обильным применением «афтемаркета» от производителей пива, еды «Доширак», тянутых литников, зубочисток, трубочки от старой тв-антенны и других подручных материалов. Донором заклепок послужила «запоротая» модель танка PzKpfw.38(t) от «Моделиста».

В данной работе я никоим образом не стараюсь добиться какой-либо «копийности» и соответствия прототипу. Задача сейчас стоит в простой отработке огромного количества новых для меня технологий: моделирование сварных швов из тянутого литника и эпоксидной шпатлевки, работа с пиво-жестью, разными типами клея, сверление, пиление, шкурение, шпатлевание и т.д. и т.п.

Т-26. Тяжелая судьба легкого танка

Как справочный материал по танку я использую замечательную книгу «Т-26. Тяжелая судьба легкого танка». Автор: Максим Коломиец.

Для вдохновления очень рекомендую посмотреть грандиозную стройку этой модели на сайте panzer35.ru  а также фото модели и замечания по постройке на сайте dishmodels.ru и walkaround финского танка Т-26 с того же сайта.

Модель легко собирается, фатальных нестыковок по пластику нет, хорошая инструкция по сборке и, например, для ребенка которому просто «хочется собрать танчик», вполне подойдет. Для начинающих «любителей больших запилов» — тоже масса удовольствия, как вы смогли заметить. Задача сильно облегчается большим количеством наглядного материала в сети. В общем, особо не рискуя деньгами (все-таки не Meng какой-нибудь, а дешевая «Звезда»), мы получаем массу опыта и веселья :).

Все заклепки (белые) были срезаны и перенесены на модель с модели танка PzKpfw.38(t), для имитации гаек и мелких заклепок использовал тонко тянутый литник.

Ствол, пулемет, маска орудия

На максе прослерлил смотровые отверстия и сделал их соответствующего диаметра. Добавил два больших болта из тянутого литника, предварительно сточенного под шестигранник. Шов имитировал при помощи эпоксидной шпаклевки «Момент». Думаю, она ничем не отличается по своим качествам от Тамиевской.

Сборная модель танка Т-26. Сварной шов крепления ствола к маске и смотровые отверстия

Форму маски пушки решил взять с более ранних моделей башен, поздние маски уже были литые, со скругленным углами. Для имитации выступа броневого листа маски, сточил по бокам маску миллиметра на три и из склеенного вдвое листа пластика имитировал выступы.

Ручку под стволом сделал из проволоки, а крепление из двух кусочков пластика.

Сборная модель танка Т-26. Имитация выступа бронелиста маски и ручка под стволом из проволоки

Болты крепления маски к корпусу башин сделаны из литника, предварительно сточенного под шестигранник, так-же из литника сделал сварной шов. Если сравнить два способа имитации сварных швов, эпоксидная шпаклевка или литник — то быстрее из литнкика, но шпаклевка дает более тонкий рисунок. Это будет видно ниже на вентиляционном отверстии двигателя.

Сборная модель танка Т-26. Болты крепления маски орудия к башне, сварной шов на маске

Пулемет сделан из кусочка иколки, проволочки, кусочка пластика «доширак» с просверленными в нем отверстиями и изоляции, для имитации дульного тормоза.

Сборная модель танка Т-26. Имитация пулемета из иголки от шприца, проволоки и изоляции

Ну и просверлил отверстие в стволе, конечно.

Сборная модель танка Т-26. Просверленный ствол

Башня

Заменил пластиковые петли на петли из проволоки. Вентилляционную башенку заменил на более толстую. Вытачил ее из кусочка толстого литника.

Сборная модель танка Т-26. Петли из проволоки, вентилляционная башенка

В наборе звезды почему-то не оказалось деталей для антенного входа на башне, да и самой подводки антенны к антенному входу. Антенный вход сделал из трубочки подходящего диаметра от старой телевизионной антенны. По периметру башни сделал сварной шов из тонкого литника.

Сборная модель танка Т-26. Подвод антенны и антенный вход, сварной шов по периметру башни

Даже сделал болты на нижней части башни. По мотивам фотографий танка из финского музея (см. ссылки выше).

Сборная модель танка Т-26. Болты на нижней части башни

Сварные швы по бокам башни сделал из эпоксидной шпаклевки, в этом месте один из швов получился кривовато, но переделывать не стал. Типа, в то время сварка была грубая, да и сварщик был с похмелья, типа. 🙂

Сборная модель танка Т-26. Сварные швы по бокам башни

Ну и задняя дверца башни. Тут высверлил отверстие и немного поковырялся с ровной установкой дверцы на место, что видно по обилию шпаклевки.

Сборная модель танка Т-26. Задний люк башни

Корпус

Крепления крыльев к корусу модели танка Т-26 в комплекте не масштабны по толщине, сделал их из жести, форму скобы можно очень просто получить, используя как шаблон детали креплений из набора, оборачивая полоску жести во детали.

Сборная модель танка Т-26. Крепление крыльев к корпусу и черенок лопаты

внутри скоб наклеил заклепли

Сборная модель танка Т-26. Крепление крыльев к корпусу

Крепления инструментов тоже сделал из жести, что бы придать более масштабный вид.

Сборная модель танка Т-26. Крепления инструментов

На крышке воздухозаборника двигателя сделал сварной шов из эпоксидной шпаклевки.

Сборная модель танка Т-26. Сварной шов на крышке воздухозаборника

А на корпусе сварные швы сделаны из литника

Сборная модель танка Т-26. Сварные швы по корпусу

Для выхлопной системы (или этот кожух нужен был просто для отвода тепла от двигателя?) использовал пластиковую сеточку от старого ситечка.

Сборная модель танка Т-26. Сетка выхлопной системы

У глушителя сточил имитацию скоб крепления, обернул его жестью и сделал скобы тоже из жести. С глушителем провозился очень долго. Для склейки скоб использовал цианакрилатный клей. Место склейки получается очень хрупким, небольшое усилие и все отклеивается. Кроме того, деталь невозможно спозиционировать после того, как поверхности соприкоснулись, т.е. нужно все делать наверняка. Для склейки сложных конструкций не очень удобно получается. В общем, в следующий раз для таких случаев хочу попробовать клеить простым «Моментом». Цианокрилат удобен для простых склеек.

Сборная модель танка Т-26. Глушитель из жести

Сборная модель танка Т-26. Глушитель из жести

Стыковка крыльев с корпусом в модели решена очень плохо. Я сточил с крыльев имитацию крепления и сделал все из пластика + клепки.

Сборная модель танка Т-26. Крепления крыльев

Сборная модель танка Т-26. Крепления крыльев

Ну и, как видно на всех фотографиях использовал кучу заклепок, болтов и гаек по всему корпусу.

Ходовая

Скорректировал по фотографиям и форму «поросят» у тележек подвески танка. Зашпаклеваны небольшие утяжины и следы толкателей на тележках.

Тележка подвески танка Т-26, скорректирована форма «поросенка»

В месте крепления, рессора, по идее, должна иметь немного другой вид, но тут я уже решил остановиться, оставлю все как есть.

Тележка подвески танка Т-26

Тележка подвески танка Т-26

Сборная модель танка Т-26 от Звезды перед покраской

Сборка закончена, следующим этапом будет грунтование модели, выявление возможных косяков и покраска в базовый цвет. Возможно, опробую на модели танка Т-26 технику цветовой модуляции.

Не могу пока определится, либо собирать полностью ходовую с гусеницами, ставить их на место и потом грунтовать — красить как единое целое, либо ходовую пока оставить отдельно? Буду рад вашим комментариям по этому вопросу.

Продолжение стройки:
Сборная модель танка Т-26, окраска в базовые цвета

конструкция бака дома

Мы предлагаем высококачественные конструкции домашних резервуаров для достижения наилучших результатов.

Наши дизайнерские решения разрабатываются в соответствии с вашими потребностями для достижения оптимальных результатов.

Мы доставляем в рекордно короткие сроки для своевременного выполнения вашего проекта.

Надежное водоснабжение с помощью первоклассной конструкции резервуара для дома

Конструкция резервуара для хранения воды Adept House

Все дома нуждаются в стабильном снабжении водой для питья, стирки, купания и уборки. Накопительные баки являются неотъемлемой частью любой водопроводной системы, где вода подается несколько часов в сутки. Домашние резервуары помогают хранить воду и поставлять ее в течение дня для выполнения различных действий. Резервуары для воды для бытовых нужд также хранят воду для пожаротушения, ремонта и отключения, обеспечивая постоянное снабжение водой жителей.

Инженеры из Нью-Йорка проектируют первоклассные домашние резервуары для всех ваших потребностей в водоснабжении. Мы выбираем правильный тип резервуара для воды для вашего дома, а также идеальные материалы для использования. Наши инженеры определяют ваши ежедневные потребности в воде и гарантируют, что у вас будет достаточно воды, когда вам это нужно.

Вы можете положиться на нас в вопросах, связанных с водой, поскольку мы можем гарантировать вам полное удовлетворение. Лучше всего обратиться к нам во время проектирования вашего дома, когда легко интегрировать резервуар для воды в вашу конструкцию. Мы также можем спроектировать резервуары для хранения для существующих домов, но вам может потребоваться дополнительная конструкция и затраты на установку резервуара.

Мы можем спроектировать различные типы домашних резервуаров в зависимости от ваших требований и обстоятельств. Наши дизайнерские решения могут быть настроены в соответствии с вашими конкретными потребностями, чтобы вы могли получить максимальную производительность от вашей системы. Мы также можем спроектировать полные системы распределения воды для вашего дома с резервуарами для хранения, трубами, фитингами, кранами, кранами и всем остальным, что необходимо между ними.

Если вам нужен новый бак для вашего дома, мы приглашаем вас связаться с нами для дальнейшего обсуждения.

Основные компоненты домашнего резервуара

Типичный домашний резервуар имеет несколько основных компонентов, которые обеспечивают бесперебойную работу резервуара. Компоненты включают входы и выходы, перелив и вентиляционные отверстия, стоки, индикатор уровня воды, верхнюю крышку и поддоны.

Вход и выход: Вход используется для подачи воды в бак, а выход выпускает воду для распределения. Мы проектируем входное отверстие на самом верхнем уровне резервуара, чтобы вы могли хранить максимальное количество воды.

Выпускной патрубок расположен на дне бака, что облегчает циркуляцию воды и помогает максимально использовать воду. Циркуляция воды важна для поддержания количества остаточного хлора в воде. Мы размещаем выпускные отверстия на 4-6 дюймов выше дна резервуара, чтобы загрязнения могли собираться внизу и не вытекали вместе с водой.

Слив :  В нижней части резервуара предусмотрен слив для опорожнения резервуара по мере необходимости. Возможно, вам придется опорожнить бак, чтобы очистить его от отложений и отложений.

Переливная труба:  Переливные трубы расположены в верхней части резервуара, чтобы гарантировать, что он не наполнится сверх емкости. Заполнение бака сверх его емкости может привести к повреждению деталей, а бак также может взорваться. Переливные трубы также позволяют надводному борту поддерживать необходимый воздушный зазор в резервуаре.

Обычно мы размещаем переливные трубы на одном уровне с входными отверстиями.

Вентиляционное отверстие: Вентиляционные трубы помогают сбросить давление воздуха при заполнении бака и расположены сверху. Мы проектируем вентиляционные трубы таким образом, чтобы они предотвращали попадание мусора или загрязняющих веществ в воду.

Индикатор уровня воды:  Обычно мы используем щупы (градуированные стержни) для определения уровня воды в резервуаре.

Верхняя крышка:  В верхней части предусмотрено отверстие или служебное отверстие для осмотра, очистки и обслуживания резервуара. Крышка спроектирована с крышкой и достаточно велика, чтобы в нее мог войти человек для обслуживания и очистки.

Отстойник : Отстойники расположены в основании резервуара для слива. Вам также потребуются дополнительные отстойники, если вы используете погружные насосы для наземных или подземных резервуаров для воды.

Мы можем спроектировать ваш резервуар с дополнительными функциями в зависимости от ваших требований и обстоятельств. Например, мы можем предоставить такие функции, как ограждение, лестница и многое другое для подвесных резервуаров.

Вентиляционные трубы помогают сбросить давление воздуха при заполнении бака и расположены сверху. Мы проектируем вентиляционные трубы таким образом, чтобы они предотвращали попадание мусора или загрязняющих веществ в воду.

Индикатор уровня воды:  Обычно мы используем щупы (градуированные стержни) для определения уровня воды в баке.

Верхняя крышка:  В верхней части предусмотрено отверстие или служебное отверстие для осмотра, очистки и обслуживания резервуара. Крышка спроектирована с крышкой и достаточно велика, чтобы в нее мог войти человек для обслуживания и очистки.

Отстойник: Отстойники расположены в основании бака для слива. Вам также потребуются дополнительные отстойники, если вы используете погружные насосы для наземных или подземных резервуаров для воды.

Мы можем спроектировать ваш резервуар с дополнительными функциями в зависимости от ваших требований и обстоятельств. Например, мы можем предоставить такие функции, как ограждение, лестница и многое другое для подвесных резервуаров.

Узнайте цены на новое проектное предложение MEP менее чем за 24 часа

Домашние резервуары, рассчитанные на всю жизнь

Типы домашних резервуаров

Обычно существует три типа домашних резервуаров в зависимости от размещения:

Верхний резервуар для воды: Верхние резервуары для воды широко распространены в США, особенно в Нью-Йорке. Верхние резервуары для воды обычно размещаются на крыше вашего дома и распределяют воду по трубам к кранам. Верхние резервуары могут выиграть от самотечной системы подачи воды, использующей силу тяжести для распределения воды.

Загар над головой, использующий принцип гравитации, имеет ряд уникальных преимуществ. Например, если вы находитесь в Нью-Йорке, то вашему напорному баку не понадобится насос для забора воды из магистрального или муниципального водопровода. Высота нью-йоркских водохранилищ достаточно высока, чтобы вода автоматически подавалась в верхний бак.

Распределение воды также происходит по законам гравитации, стекая из напорного бака в трубы и краны, расположенные под ним. Верхние резервуары, использующие силу тяжести, могут работать без электричества, поскольку обычно им не нужны насосы.

В некоторых местах нам может понадобиться установить насос, если силы тяжести недостаточно для распределения воды. Насосы создают дополнительное давление для подачи воды в верхние баки и делают ее доступной для жителей.

Подземные резервуары для воды: Подземные резервуары для воды размещаются или закапываются под землю. Вода в подземный резервуар подается непосредственно из сети и обычно не требует насоса.

Вода из подземных резервуаров для воды может распределяться двумя способами. Мы можем либо построить еще один верхний резервуар, который получает воду из подземного резервуара с помощью насосов. Затем вода распределяется в вашем доме с помощью силы тяжести или дополнительных насосов. Следовательно, вода из подземного резервуара может напрямую распределяться по кранам с помощью давления, создаваемого насосами.

Подземные резервуары идеально подходят для тех случаев, когда в вашем доме ограничено пространство. Они также полезны для хранения дополнительного запаса воды вместе с верхним резервуаром для удовлетворения потребностей в воде в случае отключения. Мы можем спроектировать подземный резервуар, чтобы вместить максимальный запас воды, и верхний резервуар, чтобы вместить около 75% ваших ежедневных потребностей.

Надземные резервуары для воды : Надземные резервуары для воды могут использоваться как для основного, так и для вторичного хранения. Резервуары, как правило, строятся на уровне земли вашего дома и обеспечивают подачу воды, когда верхние или подземные резервуары иссякают. Вы также можете использовать надземные резервуары для основного хранения, если у вас есть необходимое пространство для создания достаточно большого резервуара для удовлетворения ваших потребностей.

Надземные резервуары обычно нуждаются в насосах для подачи воды в ваш дом.

Ищете услуги по инженерному проектированию МООС?

Мы проектируем домашние резервуары всех размеров и типов

Особенности проектирования домашних резервуаров

Домашний резервуар может выглядеть просто, но при его проектировании учитывается множество соображений. Мы должны принять во внимание несколько факторов, таких как потребность в воде, размещение, давление и многое другое, чтобы создать эффективный резервуар для воды, который никогда не подведет. Давайте кратко рассмотрим, как мы проектируем типичный домашний резервуар.

1. Оценка потребности в воде

Мы должны определить ваши потребности в воде еще до того, как приступим к проектированию вашего аквариума. Как правило, потребность в воде на душу населения в день используется для расчета объема резервуара для воды, который вам понадобится. В случае домашнего хозяйства мы рассчитаем необходимый объем резервуара для воды на основе общего количества жильцов и их ежедневных потребностей в воде.

Например, типичное домашнее хозяйство из 10 человек может иметь следующие потребности в воде:

• Кулинария — 1,4 галлона
• Ванная и туалет — 22 галлона
• Стиральная посуда и одежда — 7,9 галлона
• Уборка дома — 2,6 галлона
• Дополнительный — 1,3 галлона

Таким образом, общая потребность в день на человека составляет 35,2 галлона. Следовательно, на 10 человек вам понадобится резервуар для воды размером 35,2 х 10 = 352 галлона.

Здесь мы предположили, что у вас есть ежедневный запас воды, и ваш резервуар должен хранить воду только в течение дня. В зависимости от ваших обстоятельств вам может понадобиться резервуар большего размера для хранения воды в течение нескольких дней, особенно в районах с нехваткой воды.

Мы также учтем ваше мнение и любые особые соображения или использование, которое может повлиять на объем резервуара. Исходя из всех факторов, мы определим емкость вашего домашнего бака.

2. Тип жилого резервуара

Вы уже знаете, что есть три типа резервуаров для дома — подвесные, подземные и надземные. Мы определяем правильный тип резервуара для вас, учитывая различные факторы, такие как наличие места, характер распределения воды и так далее.

3. Конструкция жилого резервуара

После того, как мы определились с емкостью и размещением вашего резервуара, мы приступаем к проектированию конструктивных элементов резервуара, которые определяют размеры резервуара.

Герметизация

Одной из важнейших частей проекта является определение герметизации резервуара, который будет отвечать за распределение воды. В случае с верхними резервуарами нам необходимо использовать правильную высоту, чтобы вода могла оптимально использовать силу тяжести для распределения воды. Высота верхнего резервуара также важна, чтобы обеспечить подачу воды в соответствии с вашими домашними потребностями.

Для подземных и наземных резервуаров мы разрабатываем насосные системы для эффективного распределения воды в вашем доме.

Материалы

Мы можем помочь вам выбрать один из нескольких материалов для изготовления вашего резервуара после того, как вы определитесь с его типом и размещением. Вы можете построить резервуар, используя бетон, каменную кладку, пластик, стекловолокно, сталь или дерево. Выбор материала также зависит от вашего местного климата. Например, нам может понадобиться использовать бетон для районов, подверженных ураганам, чтобы противостоять сильным ветрам.

Условия окружающей среды

Наша команда учтет местные условия при проектировании вашего домашнего резервуара. Мы учитываем несколько факторов, таких как ветровые нагрузки, сейсмические условия, снеговая нагрузка и многое другое.

Это всего лишь обзор нашего процесса, и фактические шаги могут отличаться в зависимости от ваших индивидуальных условий.

Почему стоит выбрать New York Engineers?

Лучшие в отрасли дизайнеры резервуаров для дома

Компания New York Engineers спроектировала бесчисленное количество резервуаров для воды для жилых домов всех размеров. Наши домашние резервуары долговечны и рассчитаны на длительный срок службы при минимальном обслуживании. Мы поможем вам создать эффективные системы распределения воды, независимо от того, есть ли у вас дом на одну семью или поместье. Наша команда состоит из квалифицированных инженеров, которые умеют проектировать эффективные домашние резервуары для клиентов с различными потребностями. Вы всегда можете рассчитывать на качественное обслуживание и первоклассный дизайн, чтобы у вас была вода, когда она вам нужна больше всего.

Свяжитесь с нашей командой, чтобы обсудить проект резервуара для вашего дома.

У вас есть инженерный проект MEP? Поговори с нами.

© 2022 Nearby Engineers New York Engineers. Все права защищены. Правовая информация | Товарные знаки

Соображения по проектированию и компоновке резервуарного парка

Поделиться с:

Резервуарный парк является важной частью любых технологических установок, поскольку резервуары для хранения необходимы для подачи на нескольких этапах обработки или для хранения готового продукта до его доставки на завод. покупатель.

Нефтяная промышленность является одним из основных пользователей резервуаров для хранения. Резервуары для хранения обычно размещаются в общей зоне (за пределами площадки) завода, и это известно как резервуарный парк. На большинстве заводов внеплощадочная территория занимает 70-80% общей площади участка, и большая часть внеплощадочной территории занята резервуарным парком.

В этой статье мы изучим особенности проектирования резервуарного парка, расположение резервуаров для хранения, расчет длины и ширины резервуарного парка, а также расчет высоты стенки дамбы.

Содержание

Типы резервуаров для хранения

Резервуары для хранения бывают различных форм и размеров в соответствии с требованиями проекта. Сферический резервуар и цилиндрический резервуар или горизонтальный сосуд под давлением используются для хранения сжиженных нефтяных газов (LPG) или жидкостей под давлением, таких как бутан, метан (-280 ° F), пропан (-43,7 ° F) и т. Д. Они также известны как высокие -резервуары для хранения под давлением или низкотемпературные резервуары для хранения.

Резервуары большего размера, они могут быть коническими, эллиптическими, плоскими, открытыми или с плавающей крышей, обычно используются для хранения жидких продуктов. Их еще называют резервуарами низкого давления. Резервуары с плавающей крышей автоматически поднимаются или опускаются в зависимости от уровня жидкости внутри резервуара, что помогает снизить испарение и противодействовать накоплению опасных газов, которые часто возникают с горючими жидкостями.

Таким образом, для экономии земли и стоимости проекта требуется хорошее расположение резервуаров для хранения. С другой стороны, хорошая ориентация сопла и безошибочное расположение трубопроводов обеспечивают бесперебойную работу.

Исходные данные, необходимые для проектирования резервуарного парка

Ниже приведены основные исходные данные, необходимые для проектирования резервуарного парка:

• Законодательные требования и требования безопасности0030
• Client Special Requirements
• Storage Tanks Specifications
• Storage Products Property and specifications
• Material of Construction
• The topography of the Plant Location
• Plant Layout
• Сведения о коммерческой и жилой недвижимости поблизости
• Сведения о прилегающих объектах
• Сейсмические данные
• Требования к техническому обслуживанию и эксплуатации

Связанные нормы и стандарты

Ниже приведены основные нормы и стандарты Индии, предъявляемые к проектированию резервуарных парков. Однако они могут варьироваться в зависимости от географических изменений и требований местного законодательства:

• OISD-118 (схемы нефтегазовых установок)
• OISD-116 или 117 (для требований пожаротушения)
• NFPA (National Fire Protection Act), NFPA11, 30, 58, 59A & 321
• OSHA (Occupational Safety and Health Act)
• Petroleum Act of 1934
• API Standard 2610: Design, строительство, эксплуатация, техническое обслуживание и осмотр резервуарных сооружений
• SMPV-1981 (статические и мобильные сосуды под давлением)
• Местное руководство по безопасности.
• Заводской закон штата, если применимо.
• Инструкция по эксплуатации пожарного гидранта и распылителя.
• Страховые требования.
• Щелкните здесь, чтобы ознакомиться с некоторыми важными нормами и стандартами для трубопроводов и их применением.

Классификация нефтепродуктов

Хранение Классификация нефтепродуктов играет важную роль при проектировании резервуарного парка, поскольку резервуары для хранения группируются или хранятся отдельно на основе этой классификации. Продукты хранения классифицируются на основе их воспламеняемости (точки воспламенения). Найдите классификацию ниже:

1. Класс A: Жидкости с температурой вспышки ниже 23°C
2. Класс B: Жидкости с температурой вспышки 23°C и выше, но ниже 65°C
3. Класс- C: Жидкости с температурой вспышки 65°C и выше, но ниже 93°C
4. Исключенный нефтяной класс: Жидкости с температурой вспышки 93°C и выше.

Важное примечание. Сжиженный нефтяной газ (СНГ) не подпадает под эти классификации. Они относятся к другой категории.

Типы установки

Мы должны знать типы установки резервуарного парка, так как на основе этих типов установки проектировщик должен проверить различные таблицы в OISD-118 для размещения и расчетов резервуаров. Они бывают двух типов:

1. Малые установки: Совокупная вместимость группы резервуаров хранения нефтепродуктов класса А и класса В менее 5000 м ³ или диаметр самого большого резервуара группы не более 9м.
2. Крупные установки: Совокупная вместимость группы резервуаров для хранения нефтепродуктов классов А и В более 5000 м ³ или диаметр самого большого резервуара группы превышает 9 м.

Соображения по проектированию резервуарного парка

Следующие пункты необходимо учитывать при подготовке схемы резервуара для хранения в соответствии с OISD-118.

Ограждения дамб

Существует риск выхода из строя резервуаров для хранения или подключенной к ним системы трубопроводов. Следовательно, 9Дайка 0029 или ограждение дамбы предназначены для удержания разливов.

• Резервуары для хранения нефти должны быть расположены в ограждении дамбы с дорогами вокруг.
• Насосная станция и трубопроводный коллектор не должны устанавливаться в ограждении дамбы. Их можно установить за пределами дамб на обочине дороги.
• Суммарная вместимость резервуаров, размещенных в одном ограждении дамбы, не должна превышать 60000 м ³ для группы резервуаров с неподвижной крышей и 120000 м ³ для группы резервуаров с плавающей крышей.
• Если группа резервуаров содержит как резервуары с фиксированной крышей, так и резервуары с плавающей крышей, то следует рассматривать их как резервуары с фиксированной крышей только в том случае, если их высота не превышает 60000 м ³ в целях безопасности.
• Резервуары с фиксированной крышей и плавающей крышей должны рассматриваться как резервуары с фиксированной крышей. Тем не менее, если резервуары с фиксированной крышей с плавающей крышей оснащены окнами, открывающимися на корпусе, и эти окна не будут заблокированы любой ценой, то их можно рассматривать как резервуары с плавающей крышей.
• Оболочка должна быть способна вместить все содержимое или продукт самого большого резервуара в дамбе в случае любого отказа резервуара или системы трубопроводов, соединенных с ним.
• Вместимость ограждения дамбы рассчитывается после вычета объема всех резервуаров (кроме самого большого резервуара) и подушек резервуаров, фундаментов и лестниц, находящихся внутри дамбы до высоты стены дамбы.
• При расчете высоты стенки дамбы к расчетному уровню жидкости или высоте стенки дамбы добавляется надводный борт 200 мм.
• Высота дамбы или стенки дамбы (включая надводный борт 200 мм) должна составлять не менее 1 м и не более 2 м от уровня внутренней отделки.
• Ограждение дамбы или стена дамбы могут быть выполнены из земли, бетона или сплошной каменной кладки, но они должны выдерживать гидростатическую нагрузку.
• Ширина стенки земляной дамбы (плоская часть сверху, а не наклонная) должна быть не менее 0,6 м для обеспечения устойчивости стенки дамбы.
• Для исключенного резервуара для хранения нефтепродуктов вместимость ограждения дамбы должна основываться только на локализации разлива, а не на локализации разрыва резервуара.
• В случае исключения нефти минимальная высота стенки дамбы должна составлять 0,6 м.
• Расстояние между двумя ближайшими резервуарами, расположенными в отдельном ограждении дамбы, должно быть не менее диаметра большего из двух резервуаров или 30 м, в зависимости от того, что больше.

Группировка резервуаров для хранения

• Группировка резервуаров для хранения нефтепродуктов должна основываться на классификации продукта.
• Нефтепродукты классов А и В могут храниться в одном ограждении дамбы. При этом нефтепродукты класса С предпочтительнее хранить в отдельном корпусе.
• Но, если по какой-либо причине нефтепродукты класса C хранятся вместе с нефтепродуктами классов A и B в одном и том же ограждении дамбы, то должны применяться все правила безопасности в соответствии с продуктом класса A или класса B. .
• Исключенные нефтепродукты должны храниться в отдельном ограждении дамбы и не должны храниться вместе с нефтепродуктами класса A, класса B или класса C.
• Резервуары для хранения должны располагаться или устанавливаться не более чем в два ряда таким образом, чтобы каждый резервуар был доступен с дороги, окружающей ограждение, в случае возникновения чрезвычайной ситуации. Это условие не требуется применять к резервуарам для хранения, содержащим исключенные нефтепродукты.
• Резервуары вместимостью 50000 м ³ и более должны располагаться только в один ряд.

Противопожарные перегородки

• Если в ограждении дамбы установлено более одного резервуара, то должны быть предусмотрены противопожарные перегородки минимальной высоты 0,6 м, чтобы сдерживать разливы из одного резервуара, опасные для другого резервуара в том же ограждении.
• Нет необходимости предусматривать противопожарные перегородки для отделения всех резервуаров друг от друга, если они представляют собой небольшие установки (имеется в виду группа малых резервуаров, не превышающая совокупную вместимость 5000 м ³ или диаметр любого резервуара из группы не более 9 м), то они рассматриваются как один резервуар для обеспечения противопожарной защиты.
• Для исключенных резервуаров для хранения нефтепродуктов высота противопожарной перегородки должна быть не менее 0,3 м за счет ограничения количества резервуаров до 10 или суммарной вместимости группы резервуаров до 5 000 м ³ . То, что меньше, считается.

Герметизация трубы, проходящей через стену дамбы или брандмауэр

Насосная станция расположена за пределами ограждения дамбы. Следовательно, трубопровод, соединяющийся с резервуарами от насосов или других источников, проходит через стены дамбы. Поэтому необходимо обеспечить утечку с помощью общедоступных уплотнений.

Если труба проходит через земляную дамбу или брандмауэр, труба должна быть покрыта и обернута. Если стена дамбы или противопожарная перегородка из бетона, труба должна иметь муфту.

Общие положения

• Предпочтительно высота резервуара не должна превышать 1,5 диаметра резервуара или 20 метров, в зависимости от того, что меньше.
• Трубопровод от резервуара или к резервуару не должен проходить от одного ограждения дамбы к другому.
• Трубопроводы, подсоединенные к резервуарам, должны проходить непосредственно за пределами ограждения дамбы, насколько это возможно, чтобы свести к минимуму количество трубопроводов внутри ограждения дамбы.
• Минимальное расстояние между внешней обшивкой резервуара и внутренней поверхностью стенки дамбы должно быть не менее 0,5 высоты резервуара.
• Со всех четырех сторон каждого ограждения дамбы должны быть соединены подъездные пути, чтобы свести к минимуму последствия, если одна из дорог будет отрезана во время пожара.

Разделительные расстояния между резервуарами для наземных сооружений для хранения нефтепродуктов

• Для большой установки , минимальные разделительные расстояния указаны в таблице 3 и таблице 4 OISD-118.
• Для малой установки минимальные разделительные расстояния указаны в Таблица-5 и Таблица-4 OISD-118.
• Таблица 5 OISD-118 также применима к резервуарам для хранения нефтепродуктов класса C .
• Исключенная нефть резервуары для хранения продукта должны рассматриваться как нефтепродукт класса С для целей разделительных расстояний и, следовательно, Таблица 5 применима для исключенных нефтепродуктов.

Принимая во внимание все вышеперечисленные соображения, нам необходимо правильно расположить резервуары внутри ограждения дамбы, а затем нам необходимо рассчитать длину, ширину и высоту резервуарного парка на стене дамбы.

Не волнуйтесь, у меня есть для вас тематическое исследование, нажмите здесь, чтобы ознакомиться с ним.

Разделительные расстояния для резервуаров для хранения сжиженного нефтяного газа

Минимальные разделительные расстояния для надземных резервуаров для хранения СУГ указаны в Таблица-6 и Таблица-7 OISD-118 . Для насыпного резервуара для хранения СУГ см. OISD-150.

Компоновка емкостей для хранения СУГ

Приведенные ниже соображения применимы к наземным емкостям для хранения СУГ. Для насыпных резервуаров для хранения СНГ см. OISD-STD-150 .

• Сосуды под давлением должны быть объединены в группы, в каждой из которых может быть не более шести сосудов.
• Суммарная вместимость каждой группы не должна превышать 15000 м ³ . Если превышаете, то увеличьте количество групп.
• Каждая группа емкостей для хранения СУГ должна быть оборудована ограждением.
• Бордюр вокруг резервуаров для хранения СУГ должен иметь минимальную высоту 30 сантиметров. Тем не менее, она не должна превышать 60 см в месте неглубокого отстойника, так как это может повлиять на испарение пролитого СУГ.
• Минимальное расстояние между судами двух групп должно быть 30 метров.
• Сферы и пули не должны располагаться в одной группе, а минимальные расстояния между группами сфер и пуль должны составлять 30 метров.
• Продольные оси горизонтальных сосудов под давлением или пуль не должны указывать на другие сосуды под давлением, резервуары, жизненно важное технологическое оборудование и диспетчерскую.
• Для надземных целей следует выдерживать 15-метровый зазор между продольными концами пули и другими препятствиями, чтобы избежать повреждений при разрыве.
• Для подземных пуль выдерживается минимальный зазор 6 метров.
• Сосуды под давлением должны располагаться с подветренной стороны от технологических установок во избежание повреждений.
• Резервуары для хранения жидкой нефти не должны устанавливаться в пределах той же ограждения дамбы, где хранятся другие жидкие углеводороды.
• Сосуды под давлением должны быть установлены в один ряд. В случае как сфер, так и пуль.
• Сосуды для СНГ не должны располагаться друг над другом.
• Неглубокий отстойник для сбора проливов должен располагаться на таком расстоянии, где пламя от пожара отстойника не будет воздействовать на судно.
• Это расстояние не должно быть меньше диаметра ближайшего сосуда под давлением или 15 м, в зависимости от того, что больше.
• Вместимость отстойника должна соответствовать OISD-144.

Чтобы узнать, как применить эти рекомендации по проектированию резервуарного парка, нажмите здесь

Ссылки

Стандарты OISD-118, редакция II, сентябрь 2004 г. Презентация по анализу напряжения трубы
Расчет армирующей прокладки для ответвления
Расчеты углового отвода или изгиба под углом
Команды PDMS: трубопровод, оборудование, конструкция и уклон
Некоторые важные нормы и стандарты для трубопроводов

Поделиться с:

Руководство по выбору идеального аквариума

Что касается среды обитания леопардового эублефара, вы, наверное, уже слышали, что:

• Леопардовые эублефары происходят из сухих засушливых регионов;
• Леопардовые гекконы не слишком требовательны к оборудованию террариума;
• Львам не требуется специализированное осветительное оборудование.

А знаете ли вы, что:

• Несмотря на сухую среду обитания, львам нужен влажный участок в аквариуме и постоянный запас пресной воды;
• Что некоторые широко продаваемые типы субстратов могут вызывать проблемы со здоровьем у леопардовых гекконов;
• Что львам по-прежнему требуется регулирование температуры в аквариумах, но не яркое освещение?

Я твердо верю, что качественная естественная среда была неотъемлемой частью благополучия и здоровья моих домашних гекконов. Хотя некоторые элементы могут различаться, все хорошие аквариумы с леопардовым гекконом имеют некоторые общие черты.

Давайте рассмотрим лучшие типы аквариумов для одного из самых популярных домашних ящериц, знаменитого льва.

Быстрая навигация

Корпус

Влажность и вода

Температура

Освещение

Подложка

Шкуры и украшения

Дополнительная литература: Лист по уходу за леопардовым гекконом

Бак для леопардовых гекконов

Надежный аквариум станет основой для вашего вивария для леопардовых гекконов.

Размер бака

Первое, что нужно учитывать, это размер бака. Минимальный размер аквариума для одного леопардового геккона составляет 10 галлонов. В среднем вам придется увеличить размер аквариума на 5 галлонов (~19 литров) для каждого добавляемого геккона:

• 10 галлонов (~38 литров) = 1 леопардовый геккон
• 15 галлонов (~57 литров) = 2 леопардовых геккона
• 20 галлонов (~76 литров) = 3 леопардовых геккона

Львы — это наземные гекконы, предпочитающие длинные и относительно неглубокие аквариумы. Избегайте высоких и узких аквариумов, таких как те, которые обычно используются для хамелеонов или других видов, обитающих на деревьях.

Материал резервуара

Резервуар, который вы будете использовать для создания среды обитания льва, может быть изготовлен из различных материалов. Я расскажу о трех наиболее распространенных типах: стеклянных , пластиковых и деревянных резервуарах .

Стеклянные аквариумы для леопардовых гекконов

Стеклянные резервуары — классический вариант, и это мое личное предпочтение. Стекло имеет самую высокую видимость из всех материалов, оно химически стабильно (не выщелачивает химикаты), легко моется и дезинфицируется. Если он достаточно толстый и с ним правильно обращаются, он удивительно долговечен — ухоженный стеклянный террариум может десятилетиями выглядеть как новый.

Недостатком стекла является то, что оно тяжелое и легко разбивается . Однако, поскольку аквариумы для лео, как правило, не слишком велики, риск, несомненно, меньше, чем для больших стеклянных террариумов или аквариумов.

Еще одна проблема со стеклянными резервуарами заключается в том, что они могут быть дорогими. Покупка подержанных танков может сэкономить вам деньги.

Пластиковые резервуары для леопардовых гекконов

Пластиковые резервуары, изготовленные из ПВХ или АБС-пластика , стали популярными в хобби из-за их долговечности и приспособляемости . Они легче и менее подвержены разрушению, чем стеклянные резервуары, а в их стенках можно просверлить отверстия для установки кабелей и оборудования.

Пластиковые террариумы либо изготавливаются из отдельных пластиковых листов, либо представляют собой профессиональные цельнолитые террариумы. Как правило, они дорогие, но поскольку Львам не нужны массивные резервуары, вполне вероятно, что вы сможете найти их по разумной цене.

Минус пластиковых баков в том, что более дешевые обычно прозрачны только с лицевой стороны, а остальные непрозрачны . Кроме того, пластиковые баки немного более подвержены царапинам , поэтому вы должны быть более осторожны при обслуживании.

Деревянные террариумы для леопардовых гекконов

Деревянные террариумы по конструкции аналогичны пластиковым. В фанерном корпусе все стороны сделаны из дерева, кроме передней, которая обычно делается из стекла. Деревянные корпуса являются одним из самых дешевых вариантов и проще всего сделать самостоятельно.

Некоторые любители рептилий мудро превращают деревянные полки в террариумы. Из-за своего размера леопардовые гекконы особенно подходят для шкафы для книжных полок и набор книжных полок, такой как этот , могут сэкономить вам много времени, денег и усилий, когда вы содержите много гекконов.

Проблема с деревянными резервуарами заключается в том, что древесина пористая – она впитывает воду, что делает ее склонной к гниению и образованию плесени и затрудняет дезинфекцию. Способ решения этой проблемы заключается в нанесении на всю деревянную поверхность нетоксичного водонепроницаемого покрытия , такого как защита для пруда . Он сделает поверхность гладкой и водонепроницаемой, а также придаст ей красивый глянцевый вид.

Вентиляция резервуара

Обеспечение адекватной вентиляции является обязательным условием для террариума, содержащего леопардовых гекконов или любых других ящериц.

Вентиляция в резервуаре может быть пассивной, активной или их комбинацией. Пассивная вентиляция наиболее распространена — это просто сетка, закрывающая всю крышку, часть крышки или другую верхнюю часть бака. Активная вентиляция достигается с помощью электронных вентиляторов, подобных тем, которые используются внутри вашего компьютера.

Доступ к баку

Есть два основных механизма, которые используются для открывания баков. Один — сверху, через крышку — такой подход чаще встречается в небольших террариумах. Второй — спереди, где переднее стекло террариума отодвигается в сторону.

Бак, открывающийся спереди, лучше по нескольким причинам. К нему легче получить доступ и чистить, и ящерицы будут меньше бояться, когда вы подойдете к ним спереди.

Доступ сверху может вызвать защитные реакции, так как в естественной среде обитания опасные хищники обычно прячутся сверху.

С другой стороны, с передним отверстием ящерицы быстрее убегают; также больше шансов, что вы случайно оставите террариум открытым.

Не следует открывать резервуар для регулярного проветривания. Риск побега просто слишком велик, каким бы послушным ни выглядел ваш лев.

Влажность и вода

Леопардовые гекконы происходят из засушливых пастбищ Азии, поэтому, естественно, в неволе должны быть воспроизведены аналогичные условия. Нет необходимости опрыскивать весь террариум, как в случае с тропическими видами гекконов.

Тем не менее, в террариуме должно быть влажное место. В своей естественной среде обитания гекконы зарываются и ищут более влажную и прохладную среду, когда им это нужно, и наличие влажного места — способ воспроизвести это.

Влажное место также необходимо гекконам для правильного сброса кожи. Без него велик риск, что на какой-то части тела, особенно на пальцах ног, прилипнет старая кожа.

Как обеспечить гекконам влажное место? Возьмите коробку, скорлупу кокосового ореха, пещеру для рептилий или другое закрытое или полузакрытое убежище и засыпьте внутрь гидрофильный субстрат — кокосовую койру, торфяной мох или экоземлю. Затем увлажните влажное укрытие, пока оно не станет влажным, и регулярно проверяйте, не высохло ли оно.

Гекконам также необходим неглубокий поддон для воды в аквариуме, желательно из инертных натуральных материалов (камень, фарфор, толстое стекло). Вода должна быть легко доступна для них, чтобы слизать ее. Леопардовые гекконы пьют воду так же, как кошки! Воду следует менять не реже, чем через день.

Температура

Леопардовые гекконы — экзотермические животные, а это означает, что температура их тела зависит от окружающей среды. Вот почему вам необходимо обеспечить достаточно постоянную температуру в их аквариуме, а также температурный градиент — более теплую и более холодную зону в террариуме. Львы будут греться в своей горячей точке всякий раз, когда им потребуется дополнительное тепло, а затем отправятся охлаждаться в противоположную часть, когда им станет слишком жарко.

Оптимальная температура для гекконов составляет от 75 до 85°F (~24-29°C) в течение дня, а зона для купания достигает 90°F (~32°C). Если возможно, ночная температура должна быть в районе 70-х (~21°C).

Существует несколько способов обогрева вашего льва:

• Подходящее освещение
• Керамические нагреватели
• Грелки

Черные или красные лампы для рептилий обеспечивают тепло, а также ненавязчивое освещение. Однако их не следует использовать только как нагревательные устройства, а лучше всего сочетать с грелками.

Вместо лампочек устанавливаются керамические обогреватели. В отличие от лампочек, они дают только тепло, а не свет. Они должны быть в состоянии выполнять работу, когда речь идет о нагреве во всех нормальных условиях.

Грелки представляют собой простые нагреватели, которые кладут под бак. Они недороги и не тратят много энергии. Тот факт, что они размещены под одной частью резервуара, означает, что это позволит вам создать столь необходимый температурный градиент.

Никогда не используйте горячие камни или какой-либо прямой нагрев, так как они могут обжечь бархатистую, чувствительную кожу вашего геккона.

Термометр для проверки температуры как в более прохладной части бака, так и в горячей точке необходим, чтобы убедиться, что температура в баке находится в допустимых пределах.

Рисунок Джесси Свик

Освещение

Исторически сложилось так, что владельцы леопардовых гекконов не предусматривают освещения в клетках для своих питомцев. Как сумеречные животные, леопардовые гекконы смогут вести себя нормально и выживать, не имея ничего, кроме случайного света, попадающего в их вольер.

Некоторые смотрители устанавливали дневные смотровые огни для собственного удовольствия, но это было строго необязательно. Если вы решите обеспечить освещение для вольера вашего геккона, обязательно используйте относительно маломощные лампы, чтобы не подвергать животных стрессу.

Некоторые смотрители используют красные лампы для освещения вольера ночью, когда геккон наиболее активен. Однако не совсем ясно, может ли это также вызвать стресс у ваших питомцев. Чтобы ошибиться в сторону осторожности, вероятно, будет разумно не делать этого или, по крайней мере, делать это с осторожностью.

В последнее время небольшое количество киперов начали обеспечивать своим леопардовым гекконам свет полного спектра (включая УФ-лучи). Это обычная практика для гелиотермных (солнцелюбивых) видов, но редко для ночных или сумеречных видов.

Пока неясно, хорошая это идея или нет — необходимы дополнительные исследования, прежде чем можно будет сделать окончательные выводы. Сторонники этой практики утверждают, что это поможет ящерицам вырабатывать витамин D3, который имеет решающее значение для правильного развития костей. Однако недоброжелатели отмечают, что крупные заводчики и владельцы успешно вырастили десятки тысяч леопардовых гекконов за десятилетия, но так и не сделали этого.

В конечном счете, до тех пор, пока не будут получены достоверные данные, демонстрирующие, что УФ-излучение важно для леопардовых гекконов (и не вредно), разумно содержать леопардовых гекконов, как это делали в прошлом опытные заводчики. Также имеет смысл обсудить этот вопрос с ветеринаром.

Дополнительные советы и информацию см. в нашей статье Leopard Gecko Lighting .

Подложка

Выбор подложки очень важен для общего самочувствия вашего леопардового эублефара. Почему это?

Как наземные ящерицы, львы будут проводить много времени, взаимодействуя с субстратом в своем аквариуме — они будут бегать по нему, охотиться и есть, и даже откладывать в него яйца.

Первое, что вы должны знать, это вот что. Несмотря на плохие советы из некоторых зоомагазинов, выбрать субстрат не так просто, как просто насыпать песок в аквариум, потому что «гекконы родом из пустынь» — на самом деле львы не родом из песчаных пустынь, а песок — это худший субстрат . Вы могли бы использовать для своего леопардового геккона! Это касается даже предположительно перевариваемого кальциевого песка.

Если вам интересно, какой вред может причинить песчинка, знайте, что ваш леопардовый эублефар может буквально погибнуть из-за неправильного выбора субстрата. Случайно или намеренно проглатывая песок, гравий, скорлупу грецких орехов или другие рыхлые неперевариваемые субстраты, ваш лев подвергается экстремальному риску импотенции (ссылка на статью о здоровье) — ужасного состояния, при котором нежный кишечник геккона блокируется твердым веществом.

Поэтому очень важно тщательно выбирать субстрат!

Вот краткий список хороших и плохих субстратов для леопардовых гекконов:

• Хорошие и натуральные субстраты: каменный сланец, крупная речная галька, земляная глина.
• Хорошие, но не очень натуральные подложки: бумажные полотенца, ковер для рептилий, газета, керамическая плитка.
• Плохие субстраты: Песок, кальциевый песок, кварц, скорлупа грецких орехов, древесная стружка, кора и другие «лесные» субстраты. Некоторые владельцы лео вообще избегают рыхлых субстратов.
• Субстрат, о котором идет речь: Кокосовое волокно/экоземля

Для получения более подробной информации о каждом типе субстрата и важности субстрата в целом, не стесняйтесь ознакомиться с нашей статьей о лучших субстратах для эублефаров.

Какой субстрат лучше всего подходит для леопардового геккона (быстрый ответ: никогда не выбирайте песок)

Рисунок Стюарта Макиггана ценность. Но в случае с виварием «украшением» обычно является та часть среды обитания, с которой животные будут взаимодействовать больше всего.

По рекомендации заводчика купил террариум с каменной стеной из туфо-известняковой породы. Хотя это не был идеальный вариант, так как туф довольно грубый, он оказался отличным способом получить дополнительное пространство в террариуме, поскольку трехмерные фоны, по которым можно лазить, эффективно увеличивают объем поверхности, по которой могут двигаться ваши ящерицы. Хотя изначально он был более дорогим, он значительно улучшил подвижность моих гекконов и уровень их активности. Мои питомцы ни разу не попали в аварию из-за неровностей туфовых скал. Но в настоящее время существует множество вариантов создания более плавных и безопасных фонов.

Камни и болота

Камни и болота являются важными элементами декора. С помощью камней и дерева вы можете структурировать среду обитания леопардового геккона и предоставить убежище и поверхности для лазания для домашних животных. Важно лишь соблюдать определенные правила безопасности.

Все конструкции, которые вы создаете из камней, должны быть прочно прикреплены к другим камням или стенам террариума. Самый простой способ – использовать силиконовый клей.

Всегда следует выбирать более гладкие камни. Мой опыт работы с довольно грубыми туфовыми породами был превосходным, но я не хотел бы рекомендовать их кому-либо. С другой стороны, природа не всегда предлагает гладкие камни, и геккону может быть трудно взобраться на совершенно гладкие камни. Суть в том, что, решая, какой тип камней поместить в террариум, руководствуйтесь здравым смыслом.

Убежища

Леопардовый геккон часто отдыхает и охлаждается в своем убежище. Убежище, или укрытие, представляет собой полузакрытое сооружение. Это может быть пластиковый ящик, пещера для рептилий, дерево или каменная конструкция, в которой геккон может спрятаться.

Я рекомендую иметь два укрытия: одно в горячей точке и одно в более прохладной части террариума. Это поможет вашему геккону регулировать температуру тела в течение дня и в любой ситуации. Например, геккон, который хорошо поел, обычно выбирает теплое убежище до 9 часов.0757 переваривает свою пищу .

Если вы строите укрытие из камней и камней, убедитесь, что они безопасны и надежно закреплены.

Нужны ли леопардовым гекконам растения в аквариуме?

Львам не нужны никакие растения в их аквариумах, живые или искусственные. Тем не менее, некоторые из вас не могут представить естественный террариум без зелени, поэтому давайте рассмотрим варианты растений для среды обитания леопардового геккона.

Настоящие растения

В отличие от тропических вивариев, большинство настоящих растений не могут расти в среде обитания леопардового геккона из-за недостатка света и влаги. Одним из редких исключений являются так называемые воздушные растения. Эти слегка инопланетные растения без корней не требуют особого ухода и могут быть прикреплены к стенам или камням. Их следует опрыскивать один или два раза в неделю и иметь хотя бы некоторую степень освещения.

Некоторые люди рекомендуют суккуленты без шипов, хотя это будет сложно, если вы выбрали менее освещенный террариум. Суккуленты также чувствительны к спертому воздуху. Они доступны по цене и могут быть легко опробованы, но существует риск внедрения злоумышленников. Клещи, нематоды и другие крошечные беспозвоночные могут нанести вред вашему льву.

Искусственные растения

Многие установки включают искусственные растения. Использование искусственных растений в вашем террариуме — дело личного вкуса. Есть несколько удивительно реалистичных искусственных растений. Сложные модели склонны к запылению, поэтому обязательно тщательно мойте их при регулярном уходе за террариумом.

Теперь ваша очередь

Ваш леопардовый геккон будет взаимодействовать со своим террариумом каждый час каждого дня. Вот почему качественная установка очень важна для качества жизни вашего геккона. Не следует упускать из виду и эстетическую ценность красивого вивария как дополнения к жилому пространству.

Было ли интересно читать это введение в основы среды обитания леопардового геккона? Если да, не стесняйтесь поделиться им.

Не могли бы вы добавить или поделиться своим идеальным виварием для лео? Дайте нам знать об этом в комментариях. Мы были бы рады получить известия от вас!

Дополнительные советы в нашем листе по уходу за леопардовым гекконом

— Основное изображение Криса Паркера

Глоссарий

Воздушные растения  – жанр около 650 видов растений, которые могут расти без почвы и очень выносливы.

Кокосовая койра – волокнистая шелуха внутренней скорлупы кокосового ореха, используемая в качестве среды для выращивания растений и субстрата для резервуаров.

Грелки – также известные как подбак нагреватели, это тонкие нагреватели, которые размещаются под баком. Они занимают до половины поверхности под террариумом.

Горячие камни или нагревательные камни – нагревательные устройства в виде камней, размещаемые внутри террариума; горячие камни не подходят в качестве основного устройства для обогрева ни одной рептилии, и их следует полностью избегать в случае leos .

Оргстекло – акриловое стекло; прозрачный термопластик, часто используемый в качестве легкой и небьющейся альтернативы стеклу.

Туфовая порода – Тип очень пористого известняка с множеством мелких отверстий.

Каменная плита – большой плоский и относительно тонкий камень, используемый для мощения или облицовки стен.

Террариум – виварий для мелких наземных животных – рептилий, земноводных или наземных беспозвоночных, обычно состоящий из резервуара со стеклянным фасадом и более или менее продуманного интерьера.
