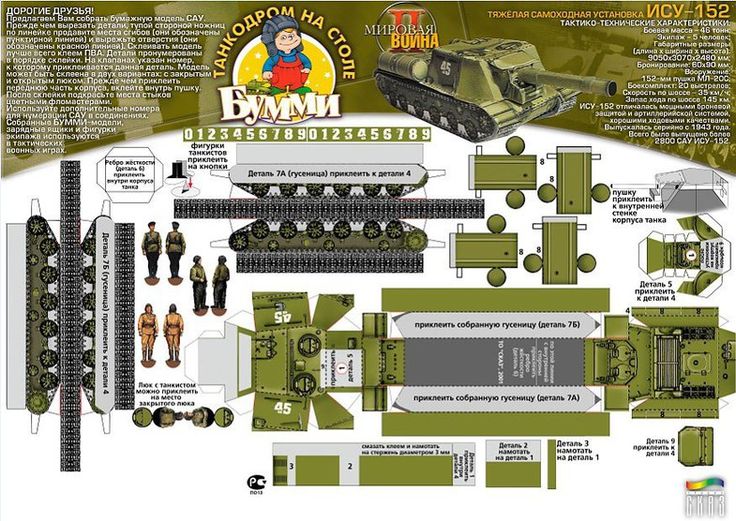

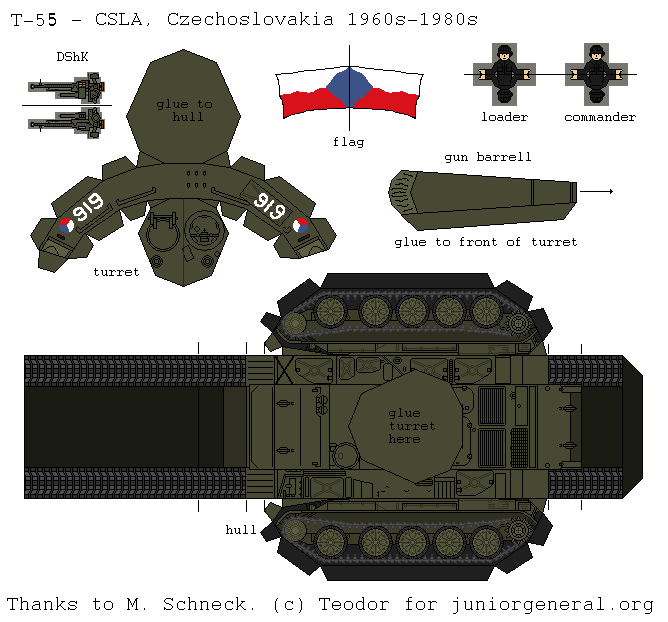

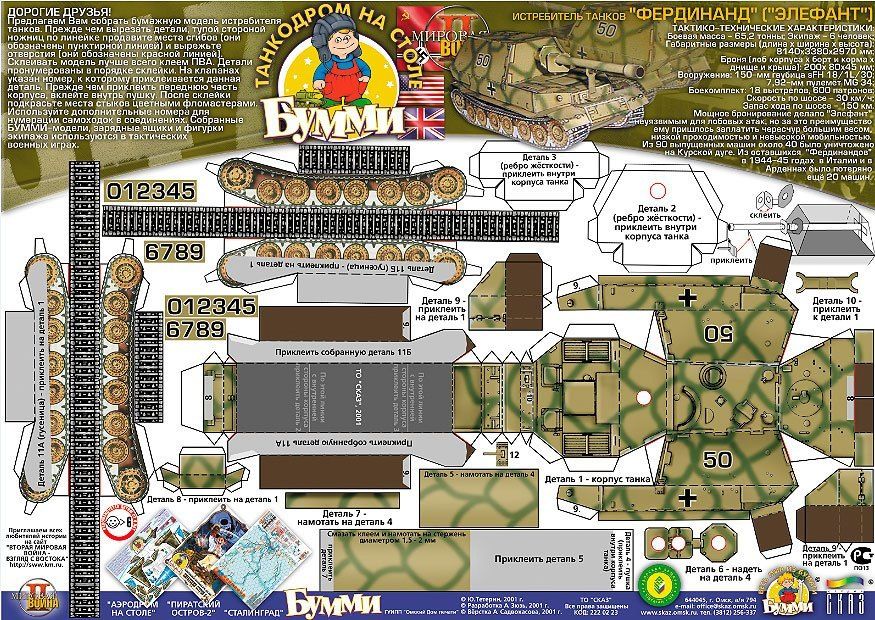

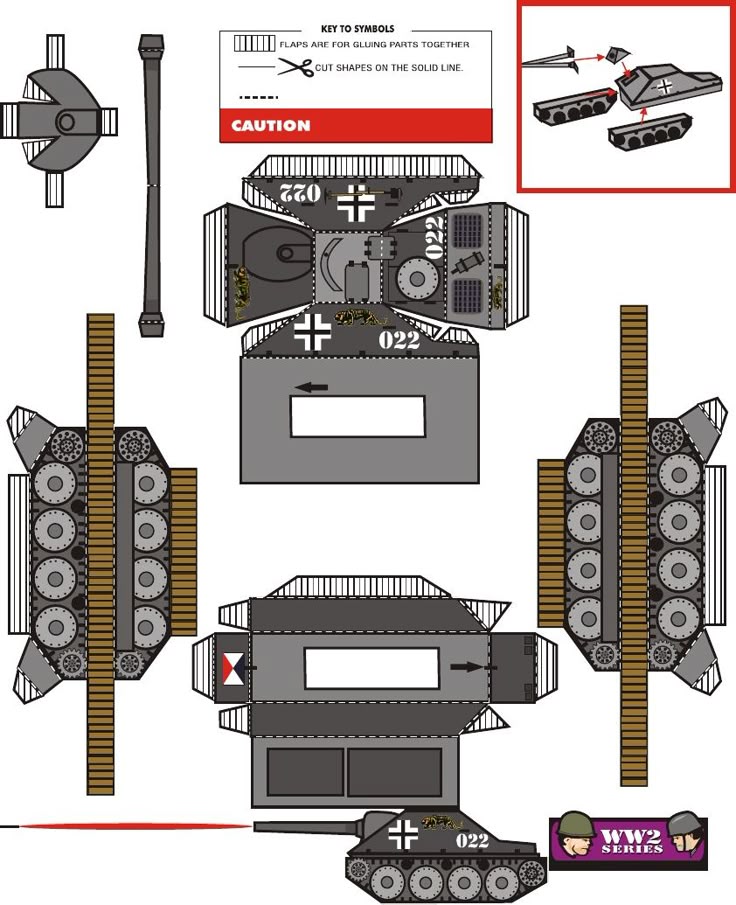

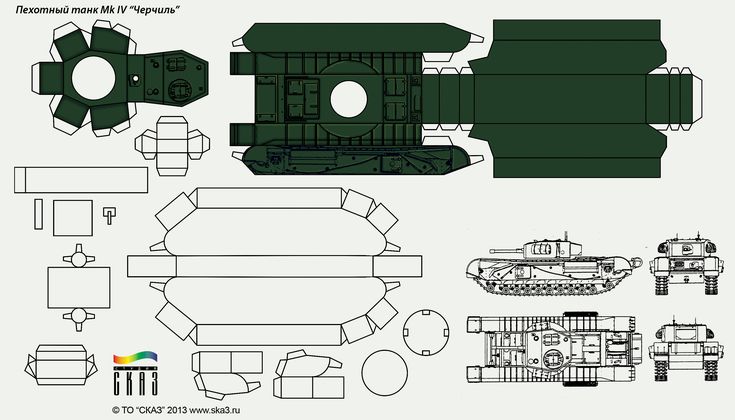

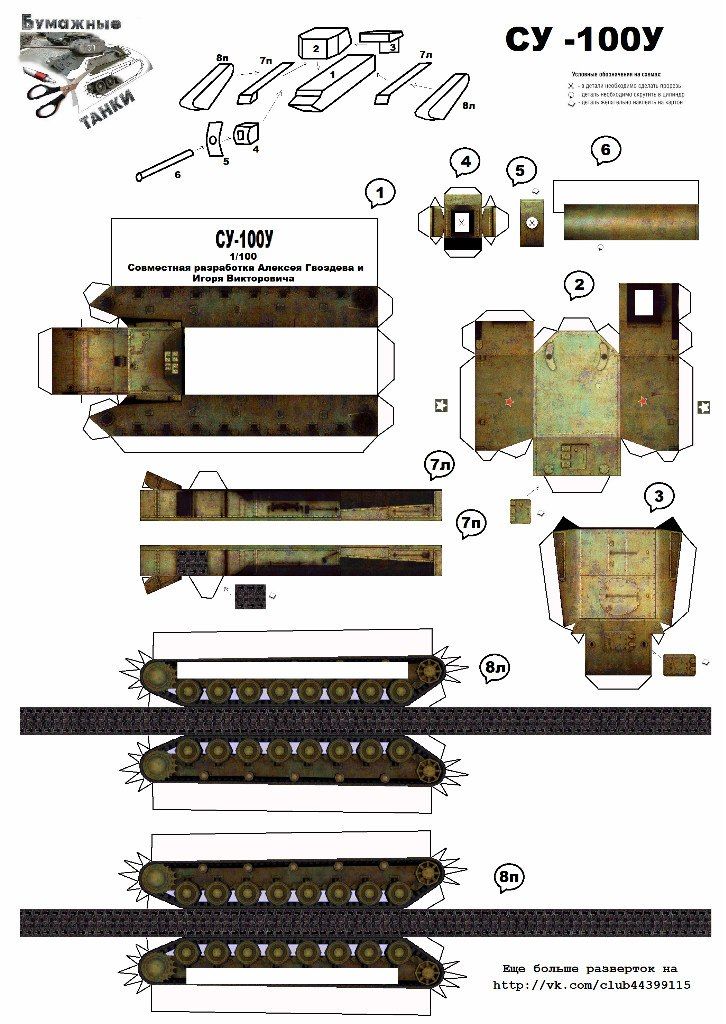

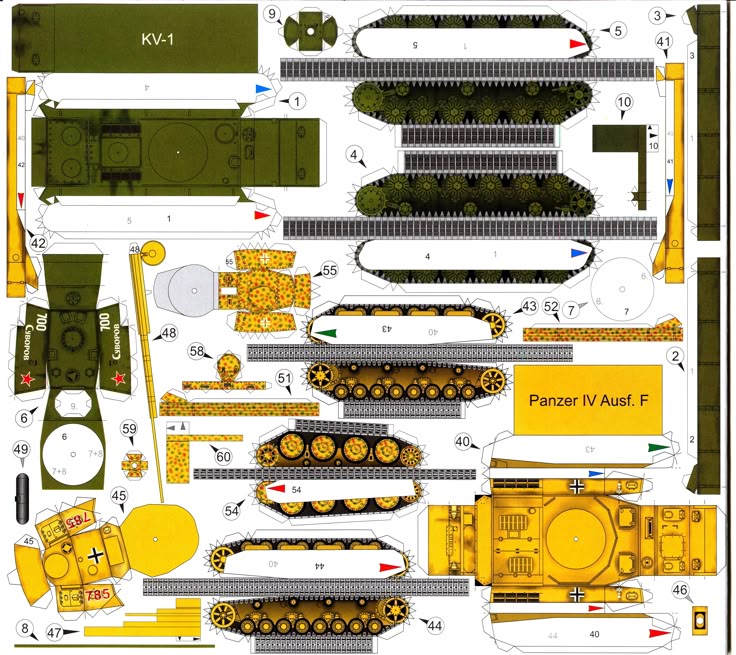

Собрать макет танка: Как собрать модель танка. Часть 1

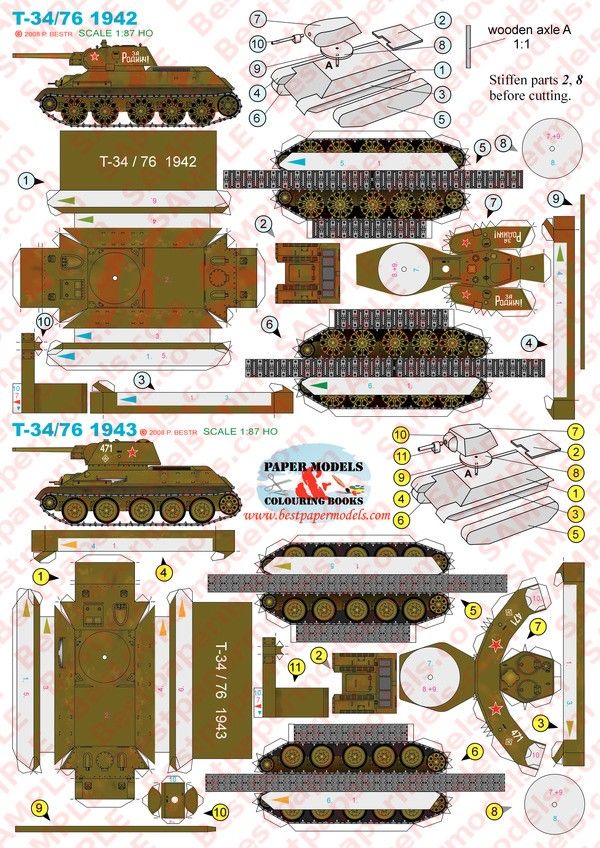

Создаем макет легендарного танка Т-34

Сергей (play-park)

Вдохновением для создания модели легендарного танка Т-34 послужило, конечно же, приближающийся праздник Победы. А идея зародилась еще в далеком детстве, когда я смотрел фильмы про войну и сооружал себе танки из табуреток. Только теперь, когда пришло время сделать для детей игрушку, мне хочется, чтобы она была максимально похожа на настоящий танк. А для этого понадобятся точные расчеты и построение макета, чтобы быть уверенным, что все задумано правильно.

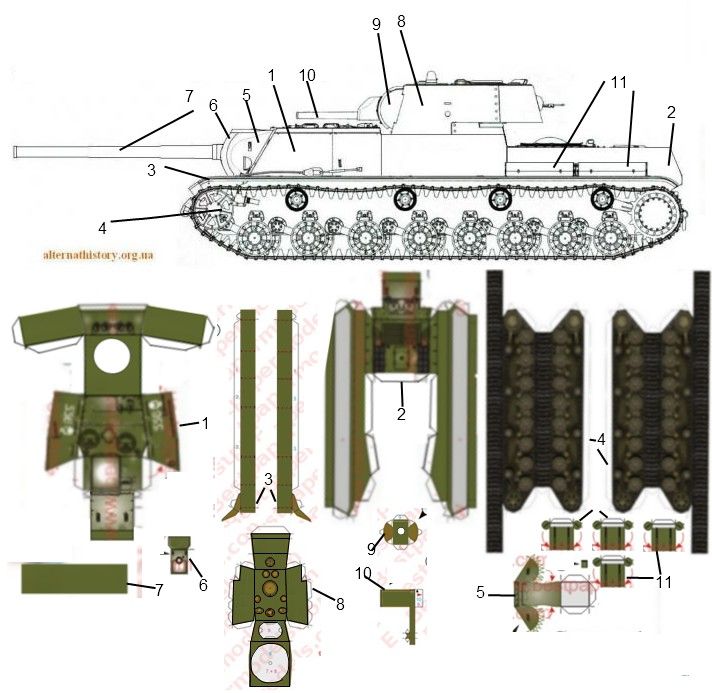

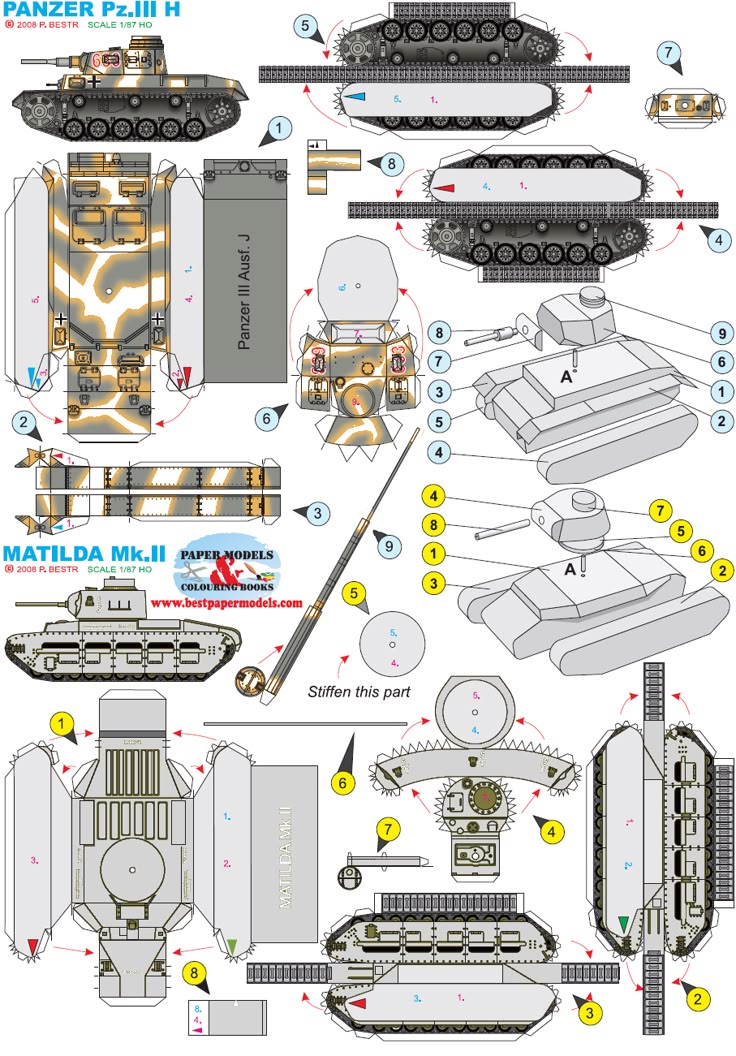

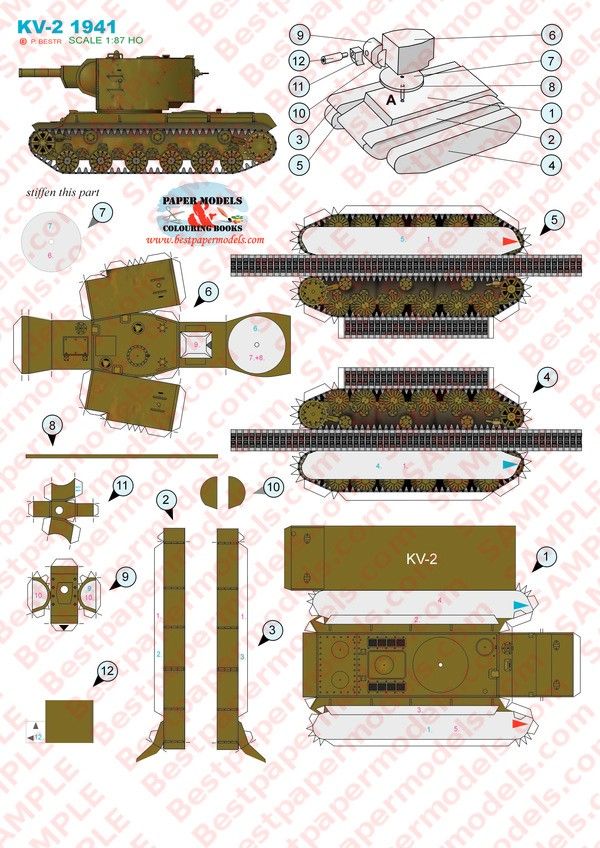

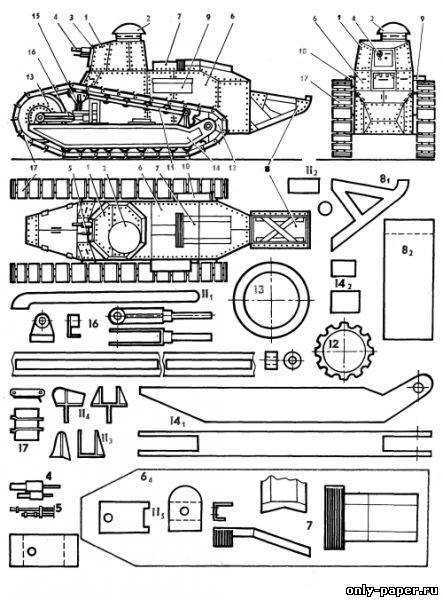

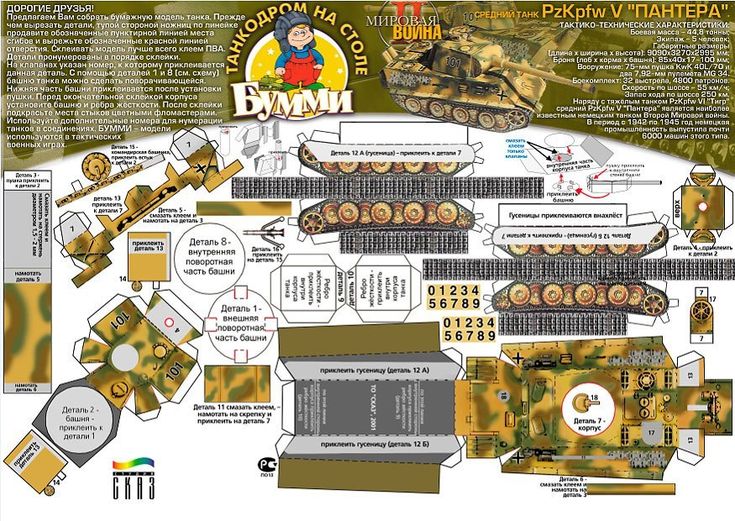

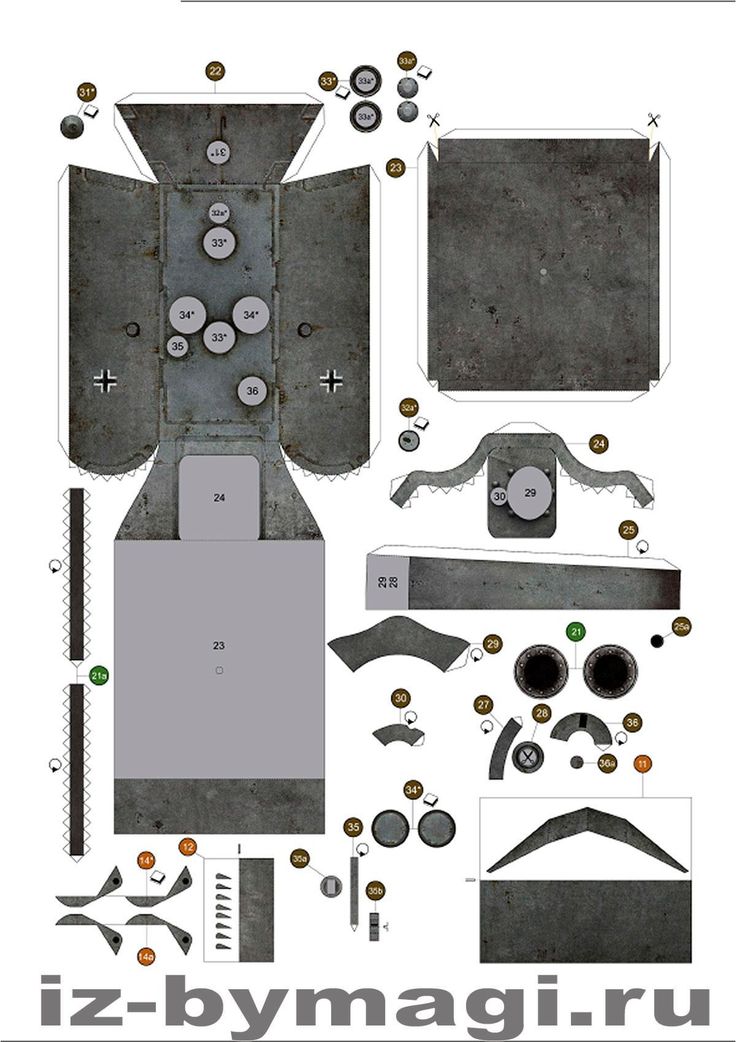

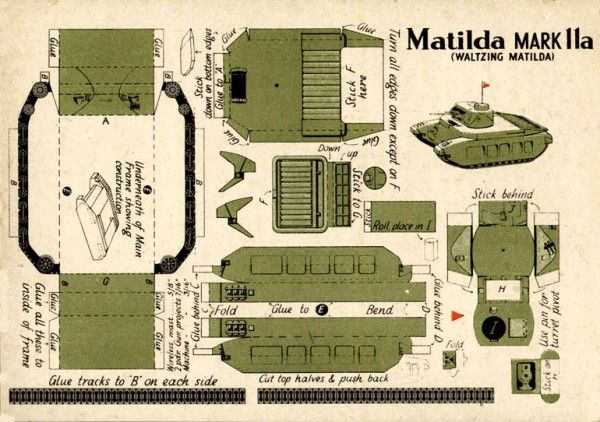

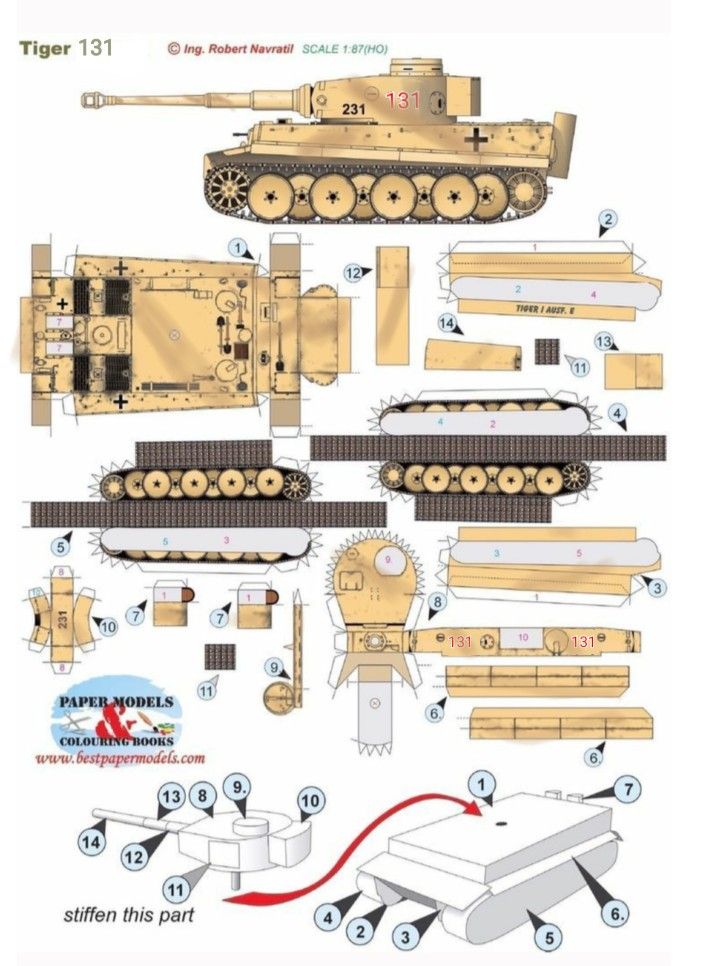

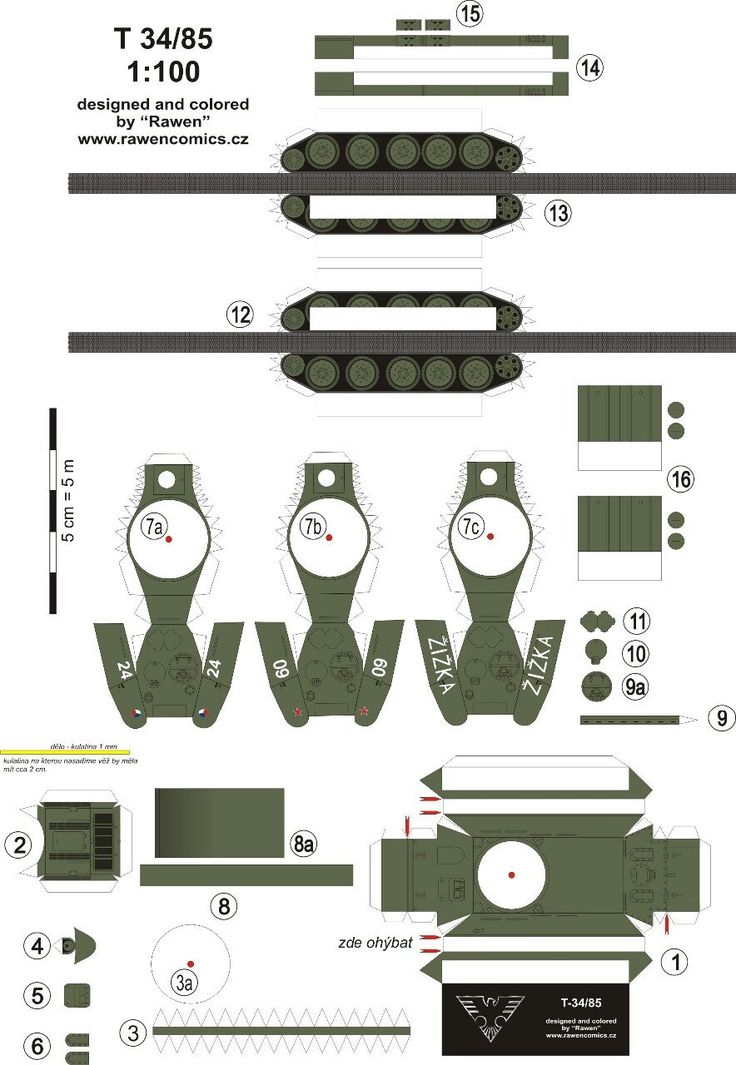

За основу я взял чертежи, которые нашел в интернете и переработал их в нужный мне масштаб.

Ну вот, собственно, первый день работы.

Я предполагал изготовление будущего танка в нескольких вариантах:

• как театральный реквизит, который можно будет разобрать после представления на основные части и убрать для хранения;
• как игровой комплекс в детском саду или досуговом центре.

В итоге я решил сделать максимально сложный вариант танка.

В его основе раскладной короб на подвижных колесах.

Для точности перенесения чертежа с миллиметровой бумаги на картон я пользуюсь иголкой, которой прокалываю точки на чертеже. Затем соединяю полученные точки карандашом. Хорошо отточенный карандаш точно центруется в полученных углублениях от иголки и линия получается идеальной.

Затем вырезаю детали канцелярским ножом.

Если есть зеркальные детали, то нужно предварительно перевернуть картон обратной стороной, а отметки от иголки потом сделать сквозными. Затем снова перевернуть картон и соединить точки на белой, более видной стороне.

Детали корпуса готовы. Можно клеить.

Великолепно с этим справляется клеевой пистолет.: можно просто приложить друг к другу две детали и проклеить сверху как «сваркой». Клей держит детали на «себе», а с обратной стороны следов клея нет.

Можно убедиться, что короб с колесиками и корпус танка хорошо стыкуются. Вся сложность этой задумки в том, чтобы корпус танка и раскладного корпуса входили друг в друга и наклонный боковой лист брони не мешал стенкам короба.

Дальше можно собрать гусеницы. Стойки, на которые будут приклеены катки, одновременно будут нести на себе и наклонную полоску брони, и планку от брызг, и саму гусеницу.

Наносить клей из клеевого пистолета можно прямо на торец деталей. Они хорошо держатся.

Деталь, к которой я приклеил катки, отсутствует в конструкции танка. Мне она нужна для того, чтобы создать фальш-стенку. Именно к ней будет крепится раскладной короб в большой модели.

Теперь детали гусениц я приклеиваю к корпусу танка, но только по углам.

Теперь я приступаю к раскройке башни Делаю это по той же схеме: переношу иголкой с чертежа на картон, соединяю линии и отрезаю ножом.

Ну, не без «блинов в коме». Детали которые придется сгибать нужно выкраивать поперек волокон.

Чтобы сделать детали башни немного объемнее, я решил изготовить дополнительные накладки. Они будут создавать иллюзию литья металла. В этих местах башня на настоящем танке скругляется.

И башня стала обретать свой вид. Детали я склеивал изнутри, чтобы с наружи не были видны следы клея. Зато внутри его можно оставлять крупными каплями, так детали отлично держаться друг с другом.

В середине нижней части башни я прорезал отверстие, которое на большой модели будет составлять около 50 см. В него с легкостью может пролезть ребенок. И самое главное — башня сможет вращаться. Для этого я вырезал из картона обруч и узкую полоску, которая задает нужную высоту юбки башни, чтобы башня не опустилась на лист брони я поставил ограничители.

А пока, башне можно предать законченный вид.

Установить на броню и немного пошалить.

Осталось еще кропотливая работа по изготовлению гусениц. Гусеницы будут бутафорными, то есть не будут вращаться. Чтобы они были похожи на настоящие, я прорезал по бокам небольшие выемки на равном расстоянии в 1 см.

Там где гусеница будет стыковаться, я «сварил» ее клеем с обратной стороны. Нахлеста картона нет, и сразу не заметишь место стыковки.

Крылья состоят из трех деталей, которые я тоже приклеил с обратной стороны клеевой «сваркой», от чего они выглядят так, как будто вырезаны из целого куска картона.

Крылья я клеил постепенно. Отгибал, наносил клей и выравнивал. Если клей нанести сразу, то приклеить ровно не получится.

Танк почти готов! В задней части корпуса я оставил прямоугольный люк. Через него в танк сможет залезть ребенок или посидеть на «броне».

Но еще нужен ствол, который я решил изготовить из рейки. Для этого я предварительно острогал лишнее, затем зажал заготовку в патроне шуруповерта и «довел» на наждачке.

Сначала я сделал это на грубой наждачке, а затем на мелкой. Деталь легко вращается и ее можно удерживать рукой, или зажать рядом фанерку в качестве упора.

И наконец, приклеил дуло к башне.

Не хватает еще люка, который на большом танке будет открываться.

Макет завершен.

Работа над макетом завершена и теперь можно сказать, что все задуманное мной можно будет воплотить при изготовлении «большого» танка из фанеры. Его габариты позволят ребенку комфортно в нем играть и передвигать даже в небольшой комнате, практически развернуть на «пяточке». Я не стал красить макет, пусть он останется белым, а вот большую модель будет ждать покраска в военную зеленку.

Рейтинг

☆

☆

☆

☆

☆

   0.0 (0 голосов)

Сергей (play-park)

Россия, Московская обл., Дмитров

Магазин

Блог (1)

Следите за творчеством мастера

Мастер-классы по теме

Ключевые слова

• Ключевые слова
• макет
• танка
• т-34
• детский
• игровой
• комплекс
• моделирование
• театральный
• реквизит
• игрушки для детей
• игрушки своими руками

Рубрики мастер-классов

Do It Yourself / Сделай сам
Recycle / Вторая жизнь вещей
Tворим с детьми
Бижутерия своими руками
Валяние
Вышивка
Вязание
Декорирование
Декупаж
Дизайн и декор интерьера
Живопись и рисование
Керамика
Ковроделие
Косметика ручной работы
Кружевоплетение
Кулинария
Куклы и игрушки
Лепка
Материалы для творчества
Мебель своими руками
Миниатюра
Обувь своими руками
Одежда своими руками
Организация пространства
Пирография
Плетение
Прядение
Работа с бисером
Работа с бумагой
Работа с кожей
Работа с металлом
Работа с мехом
Работа со стеклом
Реставрация
Роспись

Свечи своими руками
Скрапбукинг
Столярное дело
Сумки своими руками
Ткачество
Упаковка своими руками
Флористика
Фотография и видео
Художественная резьба
Шитье

Сборная модель Моделист 303507 Советский средний танк Т-34-85 Заказать с доставкой по почте

Набор для сборки позволит вам собрать из пластиковых деталей по прилагаемой схеме сборки одну масштабную модель из пластика — точной копии в масштабе 1/35 — Советского среднего танка Т-34-85.

Для сборки данной модели нужен клей посмотрите ссылку выше «РЕКОМЕНДУЕМ КУПИТЬ ДЛЯ ЭТОЙ МОДЕЛИ». После сборки можно окрасить модель акриловыми красками.

Таблица рекомендованных производителем красок и их аналоги.

Цвет	Название цвета	Model Master	Краска Tamiya	Краска Звезда	Краска АКАН	Краска Humbrol	Краска A-Model	Краска Hobby Color
	Оружейный металл	1795	X-10	АКР-08		27004, 53	AMP-058	h38
	Ржавчина	1785	XF-9	АКР-10	76012	113	AMP-044	h560
	Песочный	1706	XF-78	АКР-11		83	AMP-019	h418
	Белый	1768	XF-2	АКР-17	78001	34	AMP-005	h2
	Черный	1747	XF-1	АКР-20	78003	33	AMP-006	h22
	Хаки	1712	XF-49	АКР-45	73077	159,26	AMP-026	H80
	Зеленый Olivgrau	2097	XF-58	АКР-55	71001	116	AMP-011	h505

Историческая справка:

Последняя и самая совершенная модификация танка Т-34 — Т-34/85 (обр. 1944 г.) являлась самой удачной машиной своего класса. Эта машина принимала участие в тяжелейших боях за освобождение Европы и штурме Берлина. С незначительными переделками машины данного типа воевали во Вьетнаме, на Ближнем Востоке и на Территории бывшей Югославии.

Наименование (Общее):

• Модель пластиковая

Штрихкод:

4607061760698

Выбор временного периода:

• ВОВ (1939-1945)

Особенности Модели:

• Бронированный
• Военная
• Гусеницы
• Средний

Количество деталей:

До 150 шт.

Марка танка:

Выбор сборной модели:

Вес:

0,2 кг.

Размер:

230 мм.

Создание трехмерного макета с ярко выраженным ощущением глубины — Aquascaping Wiki

С оптической точки зрения аквариумы — это всего лишь ограниченное пространство с четкими границами. Тем не менее, есть много трюков, как сделать так, чтобы аквариум выглядел так, как будто в нем есть бесконечное пространство, и преодолеть оптические границы. Макеты аквариумов, созданные по этим правилам, обычно выглядят намного глубже, чем они есть на самом деле, и этот пространственный эффект явно придает акваскейпу некую магичность. Чтобы создать ощущение большой глубины в макете, вам в основном нужно следовать всего трем простым правилам:

1. Сильно увеличить толщину подложки
2. Размещайте большие предметы спереди, а маленькие сзади
3. Разделение макета на слои на этапе планирования

Соблюдение всего трех основных правил звучит очень просто, однако важность соблюдения их до мельчайших деталей и причинно-следственная связь между этими правилами часто недооцениваются многими акваскейперами.

Первое основное правило: резко увеличить толщину подложки

Особенно начинающие акваскейперы не осознают важность сильно возвышающегося субстрата для создания ощущения пространственной глубины. Почему это так важно? Объяснение будет простым: вы хотите сделать видимой всю основу аквариума. Если ваша подложка распределена равномерно и вы смотрите на этот макет спереди, вы не сможете увидеть трехмерное изображение, так как ваши глаза будут видеть только фронтальный слой.

Мы подготовили серию фотографий, иллюстрирующих это явление:
В этом макете есть украшение в правом углу сзади. В данном случае это небольшой серый кусок скалы.

Когда вы смотрите на аквариум спереди, трудно увидеть маленький камень, так как хорошо виден только субстрат спереди.

Если вы насыпаете субстрат, круто поднимающийся к задней части, вы можете видеть кусок скалы в правом углу сзади намного лучше. Однако не только кусок камня, вы можете увидеть каждую песчинку на всей поверхности субстрата.

Как стабилизировать подложку

Укладка подложки внахлест и подъем ее назад, безусловно, имеет свои оптические преимущества, однако у этого метода есть и недостатки, и вам необходимо помнить о некоторых вещах, если вы хотите сохранить крутой уклон основания в течение более длительного времени. Естественная эрозия и деятельность креветок и других обитателей дна, таких как, напр. панцирный сом со временем приведет к выравниванию субстрата. Особенно сильно этому явлению подвержены незасеянные территории. Имеет смысл менять наклон субстрата раз в неделю с помощью выравнивателя песка. Когда большие участки с уклоном засажены низкорослыми почвопокровными растениями, корни растений стабилизируют субстрат после того, как растения врастут и начнут заполнять свободные пространства. Убедитесь, что в аквариуме нет роющих рыб или инверсий (или их очень мало) в течение первых недель, пока растения не приживутся и не разрастутся достаточно плотно, чтобы удержать субстрат на своем месте. Кроме того, полоски, вырезанные из ПЭТ-пленки или фольги для прудов (отмечены красными стрелками на фото ниже), могут придавать дополнительную поддержку подложке. Позже вы можете удалить эти полоски, когда растения займут свое место, или вы можете просто оставить их на месте и позволить растениям расти поверх них.

Когда вы работаете с декоративными материалами, такими как коряги или камни, вы можете использовать их в качестве естественной подложки. Заполните небольшие промежутки между элементами хардскейпа растениями, мхом или небольшими кусочками щебня, чтобы субстрат не просачивался сквозь них.

Второе основное правило: размещайте крупные объекты спереди, а мелкие сзади.

В этом методе оформления аквариума используется очень простая оптическая иллюзия. По сути, вы можете сказать, что большие объекты кажутся ближе, а маленькие объекты предполагают большее расстояние. Если вы поместите самые большие объекты на передний план и продолжите на задний план, выбирая объекты постоянно уменьшающегося размера, ощущение глубины, которое вы создаете, будет чрезвычайно сильным, конечно, всегда в сочетании с первым основным правилом насыпания субстрата. Самые маленькие объекты, расположенные дальше всего на заднем плане, должны быть размещены очень высоко и хорошо видны, чтобы зритель все еще мог их хорошо видеть.

Этот принцип можно применить к любому оптическому параметру в макете: размеру и объему декоративных материалов, таких как камни или коряги, размеру листьев водных растений, зернистости субстрата и даже ловкому расположению рыб разного размера, когда вы берете финальная фотосессия вашего макета.

Этот принцип наиболее эффективен при применении к фокусирующим зонам в аквариуме. Чтобы использовать эту концепцию, вы должны ознакомиться с тремя основными формами акваскейпинга, чтобы знать, где находятся эти точки. Вот краткий обзор:

1. Треугольная компоновка: точка схода находится в основании треугольника сзади

2. Центральная компоновка: Точки схода расположены справа и слева, не по центру

3. П-образная планировка: точка схода находится в центре, в конце долины.

Особенно в точках схода рекомендуется использовать объекты, которые постоянно уменьшаются в размерах по направлению назад. Таким образом вы подчеркиваете оптически исчезающие линии и создаете впечатляющий трехмерный эффект.

Третье основное правило: Разделите макет на слои

В основном вы создаете макет аквариума в три слоя, особенно когда речь идет о посадке: передний план, средний план и задний план. Это классический подход, традиционно используемый в природных аквариумах и голландских аквариумах. Однако, если вы будете рассматривать только эти слои, вы не получите особого ощущения глубины. Чем больше слоев вы создадите, тем более выраженным будет ваш трехмерный эффект. По этой причине мы пытаемся разделить наши макеты на большее количество слоев, чтобы получить большую глубину, как мы объяснили в первом основном правиле (насыпь субстрата), но не только с субстратом, но и со всеми декоративными элементами в аквариуме: мы пытаемся заполнить весь аквариум растениями и ландшафтом, чтобы сделать видимыми не только каждое зерно субстрата на поверхности, но и каждый кусок камня, коряги и каждое растение, чтобы таким образом придать макету мощный трехмерный вид. С этой задачей нам помогает субстрат, уже насыпанный и поднимающийся к задней части. Растения и декоративные материалы, расположенные дальше назад, автоматически оказываются на более высоком и лучше видном месте, что делает различие между слоями, расположенными дальше от передней части, довольно простым.

Слои визуализируются, когда они следуют один за другим, поднимаясь к задней части.

Создавая множество слоев, мы можем придать макету мощное ощущение глубины. Слои, расположенные ближе к задней части, не должны полностью закрываться слоями, лежащими перед ними. Каждый слой должен быть наконец частично виден зрителю, т.е. е. слои в задней части должны превышать по высоте слои, расположенные дальше вперед. Когда вы вставляете больше слоев, они также должны выступать над теми, которые находятся впереди, но оставаться меньше, чем те, что позади них. Теоретически этот эффект можно продолжать бесконечно, однако рано или поздно вы столкнетесь с физической границей: задним стеклом вашего танка. Ведь пространство в аквариуме ограничено, и поэтому его нужно использовать максимально эффективно.

Ниже вы можете увидеть фотографии свежезасаженного аквариума, сделанные нами, чтобы визуализировать эффект различных слоев.

На первом фото классическое деление на передний, средний и задний планы. На переднем плане высажены моховые ковры, на среднем плане — кусок коряги, а на заднем — группа стеблевых растений, состоящая из Limnophila sessiliflora. Эти три слоя не создают очень сильного ощущения глубины, макет выглядит более-менее двухмерным.

Теперь мы вставляем больше оптических слоев. Между моховыми коврами и куском коряги мы посадили немного Eleocharis parvula, который выступает над мхом, но не покрывает древесину полностью. Мы прикрепили трезубец яванского папоротника к коряге, оставив переднюю часть дерева незасаженной, чтобы создать более мягкий переход к группе стеблевых растений на заднем плане. За группой Limnophila sessiliflora мы используем вид растений с более тонкими листьями и другой окраской (Rotala wallichii), кончики побегов которого превышают по высоте стеблевые растения перед ней.

С помощью этих простых мер мы удвоили количество слоев и создали большее ощущение глубины в этом макете. Переход между группами растений и декором более мягкий и, следовательно, более приятный для глаз. При создании различных слоев групп растений всегда помните о сохранении их формы. Ни в коем случае нельзя допускать, чтобы куст растений рос так высоко, чтобы он полностью скрывал за собой группу растений или элемент декора, т. е. следующий слой. Даже группа одинаковых растений создает ощущение трехмерности, если вы обрезаете ее переднюю часть короче, чем заднюю. Этот метод позволяет вам видеть все растения, которые формируют этот куст, а не только те, которые находятся спереди, по тому же принципу, которым вы следуете, насыпая субстрат сзади.

Дополнительные советы и подсказки: Фотосъемка и фоновый свет

Как мы уже говорили, пространство в аквариуме не безгранично, обзор в первую очередь ограничивает заднее стекло. Чтобы оптически расширить это пространство, вы можете использовать комнату за аквариумом, чтобы создать большее ощущение глубины. Многие акваскейперы используют полупрозрачный матовый фон и освещают аквариум сзади фоновым светом. Визуально молочно-белый фон добавляет еще один слой, макет не заканчивается самой последней группой растений на заднем плане аквариума. Этот маленький трюк увеличивает количество оптических слоев еще на один. Вы также можете создать этот эффект с фоном любого другого цвета, например, черного или синего. Тем не менее, полупрозрачная матовая фольга, освещенная сзади, создает особенно сильное ощущение глубины, поскольку рассеянный свет на заднем плане делает фон немного нереальным и нечетким. С помощью этого простого оптического трюка вы сочетаете четкое, сфокусированное изображение растительного макета с размытым фоном и, таким образом, создаете большее ощущение глубины, поскольку размытые, нечеткие линии смотрят дальше для наших глаз, тогда как четкие, сфокусированные линии всегда выглядят как будто все они находились на одинаковом расстоянии от зрителя. Вы даже можете использовать этот эффект при фотографировании своего танка. Для этого работайте с апертурой вашей камеры, f-stop. Меньшее число диафрагмы означает, что фон становится более размытым.

Ниже приведены две поясняющие фотографии пейзажа аквариума.

Диафрагма 8 в качестве настройки камеры: фотография более или менее сфокусирована во всех местах.

Здесь у нас диафрагма 3,5. Передний план в фокусе, а фон немного размыт. Этот эффект явно создает большее ощущение глубины, поскольку фон кажется более удаленным.

Существенное влияние может оказать и объектив, который вы выберете для фотосъемки своего танка, а точнее фокусное расстояние камеры. Ландшафтные макеты аквариумов, такие как наш образцовый акваскейп, приобретают более выраженный трехмерный вид, если вы работаете с меньшим фокусным расстоянием. Это часто называют просто широкоугольным снимком.

Для сравнения: Здесь вы можете увидеть наш образцовый акваскейп, снятый с фиксированным фокусным расстоянием 50 мм. Соответствующий объектив имеет относительно нейтральные характеристики изображения.

Здесь вы видите тот же акваскейп, снятый другим объективом. Его фокусное расстояние 18 мм — это уже широкоугольный формат.

Обратите внимание на гораздо более выраженный трехмерный эффект, который дают нам линии изгиба засаженных участков слева и справа. Эти изгибы делают оптические линии намного длиннее и придают аквариуму большее ощущение глубины. К сожалению, у широкоугольных фотографий есть и один большой недостаток: само стекло аквариума выглядит отчетливо изогнутым. Вам нужно будет найти хороший компромисс между хорошим трехмерным эффектом и степенью изгиба прямых линий. С помощью этих фотографических трюков вы можете добавить еще большее ощущение глубины, когда сделаете последний снимок своего аквариума, и сделаете его намного глубже, чем он есть на самом деле.

Заключение

Сочетание правильно используемых растений и декоративных материалов с выраженным увеличением толщины субстрата к задней части, создание слоев и правильная фототехника и освещение позволят превратить обычный аквариум в трехмерное произведение искусства.

Вопросы проектирования и компоновки резервуарного парка

Поделиться с:

Резервуарный парк является важной частью любых технологических установок, поскольку резервуары для хранения необходимы для подачи на нескольких этапах обработки или для хранения готового продукта перед его доставкой в клиент.

Нефтяная промышленность является одним из основных пользователей резервуаров для хранения. Резервуары для хранения обычно размещаются в общей зоне (за пределами площадки) завода, и это известно как резервуарный парк. На большинстве заводов внеплощадочная территория занимает 70-80% общей площади участка, и большая часть внеплощадочной территории занята резервуарным парком.

В этой статье мы изучим особенности проектирования резервуарного парка, расположение резервуаров для хранения, расчет длины и ширины резервуарного парка, а также расчет высоты стенки дамбы.

Содержание

Типы резервуаров для хранения

Резервуары для хранения бывают различных форм и размеров в соответствии с требованиями проекта. Сферический резервуар и цилиндрический резервуар или горизонтальный сосуд под давлением используются для хранения сжиженных нефтяных газов (LPG) или жидкостей под давлением, таких как бутан, метан (-280 ° F), пропан (-43,7 ° F) и т. Д. Они также известны как высокие -резервуары для хранения под давлением или низкотемпературные резервуары для хранения.

Резервуары большего размера, они могут быть коническими, эллиптическими, плоскими, открытыми или с плавающей крышей, обычно используются для хранения жидких продуктов. Их еще называют резервуарами низкого давления. Резервуары с плавающей крышей автоматически поднимаются или опускаются в зависимости от уровня жидкости внутри резервуара, что помогает снизить испарение и противодействовать накоплению опасных газов, которые часто возникают с горючими жидкостями.

Таким образом, для экономии земли и стоимости проекта требуется хорошее расположение резервуаров для хранения. С другой стороны, хорошая ориентация сопла и безошибочное расположение трубопроводов обеспечивают бесперебойную работу.

Исходные данные, необходимые для проектирования резервуарного парка

Ниже приведены основные исходные данные, необходимые для проектирования резервуарного парка: 28 Местные нормы и правила

Особые требования клиента

Спецификации резервуаров для хранения

Продукты для хранения Свойства и спецификации

Материал конструкции 9000 6

Топография расположения завода

Схема завода

Сведения о коммерческой и жилой недвижимости поблизости

Сведения о прилегающих объектах

Сейсмические данные

Требования к техническому обслуживанию и эксплуатации

Связанные нормы и стандарты

Ниже приведены основные нормы и стандарты Индии для проектирования резервуарных парков. Однако они могут варьироваться в зависимости от географических изменений и требований местного законодательства:

• OISD-118 (схемы нефтегазовых установок)
• OISD-116 или 117 (для требований пожаротушения)
• NFPA (Национальный закон о противопожарной защите), NFPA11, 30, 58, 59A и 321
• OSHA (Закон о безопасности и гигиене труда)
• Закон о нефти 1934 г. 90 129
• Стандарт API 2610: Дизайн, строительство, эксплуатация, техническое обслуживание и осмотр резервуарных сооружений
• SMPV-1981 (статические и мобильные сосуды под давлением)
• Местное руководство по безопасности.
• Заводской закон штата, если применимо.
• Инструкция по эксплуатации пожарного гидранта и распылителя.
• Страховые требования.
• Щелкните здесь, чтобы ознакомиться с некоторыми важными нормами и стандартами для трубопроводов и их применением.

Классификация нефтепродуктов

Хранение Классификация нефтепродуктов играет важную роль при проектировании резервуарного парка, поскольку резервуары для хранения группируются или хранятся отдельно на основе этой классификации. Продукты хранения классифицируются на основе их воспламеняемости (точки воспламенения). Найдите классификацию ниже:

1. Класс A: Жидкости с температурой вспышки ниже 23°C
2. Класс B: Жидкости с температурой вспышки 23°C и выше, но ниже 65°C
3. Класс- C: Жидкости с температурой вспышки 65°C и выше, но ниже 93°C
4. Исключенный нефтяной класс: Жидкости с температурой вспышки 93°C и выше.

Важное примечание. Сжиженный нефтяной газ (LPG) не подпадает под эти классификации. Они относятся к другой категории.

Типы установки

Мы должны знать типы установки резервуарного парка, так как на основе этих типов установки проектировщику необходимо проверить различные таблицы в OISD-118 для размещения и расчетов резервуаров. Они бывают двух типов:

1. Малые установки: Суммарная вместимость группы резервуаров для хранения нефтепродуктов класса А и класса В менее 5000 м ³ или диаметр самого большого резервуара группы не более 9м.
2. Крупные установки: Суммарная вместимость группы резервуаров хранения нефтепродуктов классов А и В более 5000 м ³ или диаметр наибольшего резервуара группы превышает 9 м.

Соображения по проектированию резервуарного парка

Следующие пункты необходимо учитывать при подготовке схемы резервуара для хранения в соответствии с OISD-118.

Ограждения дамб

Существует риск выхода из строя резервуаров для хранения или подключенной к ним системы трубопроводов. Следовательно, 9Дамба 0128 или ограждение дамбы предназначены для удержания разливов.

• Резервуары для хранения нефти должны быть расположены в ограждении дамбы с дорогами вокруг.
• Насосная станция и трубопроводный коллектор не должны устанавливаться в ограждении дамбы. Их можно установить за пределами дамб на обочине дороги.
• Суммарная вместимость резервуаров, размещенных в одном ограждении дамбы, не должна превышать 60 000 м ³ для группы резервуаров с неподвижной крышей и 120 000 м ³ для группы резервуаров с плавающей крышей.
• Если в группу резервуаров входят как резервуары с фиксированной крышей, так и резервуары с плавающей крышей, то следует рассматривать их как резервуары с фиксированной крышей, только если они не превышают пределы 60000 м ³ в целях безопасности.
• Резервуары с фиксированной крышей и плавающей крышей должны рассматриваться как резервуары с фиксированной крышей. Тем не менее, если резервуары с фиксированной крышей с плавающей крышей оснащены окнами, открывающимися на корпусе, и эти окна не будут заблокированы любой ценой, то их можно рассматривать как резервуары с плавающей крышей.
• Ограждение, обнесенное дамбой, должно быть способно вместить все содержимое или продукт самого большого резервуара в дамбе в случае любого отказа в резервуаре или соединенной с ним системе трубопроводов.
• Вместимость ограждения дамбы рассчитывается после вычета объема всех резервуаров (кроме самого большого резервуара) и подушек резервуаров, фундаментов и лестниц, находящихся внутри дамбы до высоты стены дамбы.
• При расчете высоты стенки дамбы к рассчитанному уровню жидкости или высоте стенки дамбы добавляется надводный борт 200 мм.
• Высота дамбы или стенки дамбы (включая надводный борт 200 мм) должна составлять не менее 1 м и не более 2 м от уровня внутренней отделки.
• Ограждение дамбы или стена дамбы могут быть выполнены из земли, бетона или сплошной каменной кладки, но они должны выдерживать гидростатическую нагрузку.
• Ширина стенки земляной дамбы (плоская часть сверху, а не наклонная) должна быть не менее 0,6 м для обеспечения устойчивости стенки дамбы.
• Для исключенного резервуара для хранения нефтепродуктов вместимость ограждения дамбы должна основываться только на локализации разлива, а не на локализации разрыва резервуара.
• В случае исключения нефти минимальная высота стенки дамбы должна составлять 0,6 м.
• Расстояние между двумя ближайшими резервуарами, расположенными в отдельном ограждении дамбы, должно быть не менее диаметра большего из двух резервуаров или 30 м, в зависимости от того, что больше.

Группировка резервуаров для хранения

• Группировка резервуаров для хранения нефтепродуктов должна основываться на классификации продукта.
• Нефтепродукты классов А и В могут храниться в одном ограждении дамбы. При этом нефтепродукты класса С предпочтительнее хранить в отдельном корпусе.
• Но, если по какой-либо причине нефтепродукты класса С хранятся вместе с нефтепродуктами классов А и В в одном и том же ограждении дамбы, то должны применяться все правила безопасности в соответствии с продуктом класса А или класса В. .
• Исключенные нефтепродукты должны храниться в отдельном ограждении дамбы и не должны храниться вместе с нефтепродуктами класса A, класса B или класса C.
• Резервуары для хранения должны располагаться или устанавливаться не более чем в два ряда таким образом, чтобы каждый резервуар был доступен с дороги, окружающей ограждение, в случае возникновения чрезвычайной ситуации. Это условие не требуется применять к резервуарам для хранения, содержащим исключенные нефтепродукты.
• Резервуары вместимостью 50000 м ³ и более должны располагаться только в один ряд.

Противопожарные перегородки

• Если в ограждении дамбы установлено более одного резервуара, то должны быть предусмотрены противопожарные перегородки минимальной высоты 0,6 м, чтобы сдерживать разливы из одного резервуара, опасные для другого резервуара в том же ограждении.
• Нет необходимости предусматривать противопожарные перегородки для отделения всех резервуаров друг от друга, если они представляют собой небольшие установки (имеется в виду группа малых резервуаров, не превышающая совокупную вместимость 5000 м ³ или диаметр любого резервуара из группы не более 9 м), то они рассматриваются как один резервуар для обеспечения противопожарной защиты.
• Для исключенных резервуаров для хранения нефтепродуктов высота противопожарной перегородки должна быть не менее 0,3 м за счет ограничения количества резервуаров до 10 или суммарной вместимости группы резервуаров до 5 000 м ³ . То, что меньше, считается.

Герметизация трубы, проходящей через стену дамбы или брандмауэр

Насосная станция расположена за пределами ограждения дамбы. Следовательно, трубопровод, соединяющийся с резервуарами от насосов или других источников, проходит через стены дамбы. Поэтому необходимо обеспечить утечку с помощью общедоступных уплотнений.

Если труба проходит через земляную дамбу или брандмауэр, труба должна быть покрыта и обернута. Если стена дамбы или противопожарная перегородка из бетона, труба должна иметь муфту.

Общие положения

• Предпочтительно высота резервуара не должна превышать 1,5 диаметра резервуара или 20 метров, в зависимости от того, что меньше.
• Трубопровод от или к резервуару не должен проходить от одного ограждения дамбы к другому.
• Трубопроводы, подсоединенные к резервуарам, должны проходить непосредственно за пределами ограждения дамбы, насколько это возможно, чтобы свести к минимуму количество трубопроводов внутри ограждения дамбы.
• Минимальное расстояние между внешней обшивкой резервуара и внутренней поверхностью стенки дамбы должно быть не менее 0,5 высоты резервуара.
• Со всех четырех сторон каждого ограждения дамбы должны быть соединены подъездные пути, чтобы свести к минимуму последствия, если одна из дорог будет отрезана во время пожара.

Разделительные расстояния между резервуарами для наземных сооружений для хранения нефтепродуктов

• Для большой установки , минимальные разделительные расстояния указаны в Таблице-3 и Таблице-4 OISD-118.
• Для малой установки минимальные разделительные расстояния указаны в таблице 5 и таблице 4 OISD-118.
• Таблица 5 OISD-118 также применима к резервуарам для хранения нефтепродуктов класса C .
• Исключенная нефть Резервуары для хранения продукта должны рассматриваться как нефтепродукт класса С для целей разделительных расстояний и, следовательно, Таблица 5 применима для исключенных нефтепродуктов.

Принимая во внимание все вышеперечисленные соображения, нам необходимо правильно расположить резервуары внутри ограждения дамбы, а затем рассчитать длину, ширину и высоту резервуарного парка на стене дамбы.

Не волнуйтесь, у меня есть для вас тематическое исследование, нажмите здесь, чтобы ознакомиться с ним.

Разделительные расстояния для резервуаров для хранения сжиженного нефтяного газа

Минимальные разделительные расстояния для надземных резервуаров для хранения СУГ указаны в Таблица-6 и Таблица-7 OISD-118 . Для насыпного резервуара для хранения СУГ см. OISD-150.

Компоновка емкостей для хранения СУГ

Приведенные ниже соображения применимы к наземным емкостям для хранения СУГ. Для насыпных резервуаров для хранения СНГ см. OISD-STD-150 .

• Сосуды под давлением должны быть объединены в группы, в каждой из которых может быть не более шести сосудов.
• Суммарная вместимость каждой группы не должна превышать 15000 м ³ . Если превышаете, то увеличьте количество групп.
• Каждая группа емкостей для хранения СУГ должна быть оборудована ограждением.
• Бордюр вокруг резервуаров для хранения СУГ должен иметь минимальную высоту 30 сантиметров. Тем не менее, она не должна превышать 60 см в месте неглубокого отстойника, так как это может повлиять на испарение пролитого СУГ.
• Минимальное расстояние между судами двух групп должно быть 30 метров.
• Сферы и пули не должны располагаться в одной группе, а минимальные расстояния между группами сфер и пуль должны составлять 30 метров.
• Продольные оси горизонтальных сосудов под давлением или пуль не должны указывать на другие сосуды под давлением, резервуары, жизненно важное технологическое оборудование и диспетчерскую.
• Для надземных целей следует выдерживать 15-метровый зазор между продольными концами пули и другими препятствиями, чтобы избежать повреждений при разрыве.
• Для подземных пуль выдерживается минимальный зазор 6 метров.
• Сосуды под давлением должны располагаться с подветренной стороны от технологических установок во избежание повреждений.
• Резервуары для хранения жидкой нефти не должны устанавливаться в пределах той же ограждения дамбы, где хранятся другие жидкие углеводороды.
• Сосуды под давлением должны быть установлены в один ряд. В случае как сфер, так и пуль.
• Сосуды для СНГ не должны располагаться друг над другом.
• Неглубокий отстойник для сбора проливов должен быть расположен на таком расстоянии, где пламя от пожара отстойника не будет воздействовать на судно.
