Как собрать модель танка. Часть 1
Советы дяди Миши
Оглавление:
- Масштабы
- Элементы танка
- Начнём сначала
- Сборка модели «из коробки»
- Инструменты и материалы
- Приступим к работе
- Подготовка деталей к сборке
- Использование жидкого клея
- Сборка
- Клеевые швы
- Когда красить?
- Сборка отдельных узлов
- Траки и гусеничные ленты
- Небольшие доработки модели
- Окончательная проверка
- Окраска моделей бронетехники
- Тип краски
- Подбор цветов
- Подготовка модели к окраске
- Аэрограф
- Окраска аэрографом
- Окраска из баллончика
- Окраска кисточкой
- Маски
- Камуфляжные пятна
- Окраска гусеничных траков и опорных катков
- Окраска интерьера
- Окраска отдельных деталей
- Работа с декалями
- Сухие декали
- Финальная отделка
Танки и бронеавтомобили пользуются популярностью в среде моделистов с момента появления этого вида хобби. Первые пластиковые модели бронетехники по¬явились в конце 50-х годов в США, а через короткий промежуток времени их уже вовсю штамповали такие фирмы как Revell. Adams (SNAP). Renwal и Monogramm. Некоторые из самых первых моделей выпускаются до сих пор. причем нередко одна и та же модель продается под логотипами различных фирм.
Танковый моделизм прошел несколько циклов. После первого успеха на рынке модели бронетехники практически исчезли с прилавков магазинов, пока во второй половине 60-х годов не появились новые моде¬ли японского производства. Модели из Японии спровоцировали волну интереса. Сегодняшние моделисты, избалованные подробнейшей деталировкой, вряд ли бы поняли своих коллег по увлечению времен старинных 60-х годов: ну как можно восторгаться резиновыми гусеницами и моторчиком на часовой пружине.
Популярность бронетехники в среде моделистов объяснятся всеобщим интересом к истории второй мировой войны. По¬явление массы печатных изданий военно- исторического характера привело многих читателей к прилавкам модельных магазинов. И свою очередь всплеск интерес к моделям-копиям породил специализированные иллюстративные издания вроде фото¬альбомов, посвященных одному образцу техники.
В общем если вам в голову пришла идея заняться постройкой моделей копий бронетехники. то вы выбрали очень удачный момент. В наличии имеются все необходимые для хобби ингредиенты: модели, книги и чертеж и, краски, кисточки, аэрографы, компрессоры.
Масштабы
Существует несколько масштабов моделей-копий бронетехники. Масштаб самых первых моделей определяли размеры упаковочных коробок. О стандартизации в этом случае говорить не приходится. Затем фирмы Revell и Adams стали выпускать модели в масштабе 1:40, Renwall — 1:32, Monogram — в 1:35. Выход на первый план 35-го масштаба — довольно интересная история. Своим доминированием масштаб обязан японцам, наводнившими мир своими моделями в конце 60-х годов. Первые японские модели танков выпускались но лицензии фирмы Monogram, то есть имели масштаб 1:35. Свои собственные модели японцы также стали делать в 35-м масштабе.
Более мелкие масштабы моделей танков привязывались к моделям железных дорог. Первой серию миниатюр «Minitanks» в начале 60-х годов выпустила фирма Roko. Минитанки имели масштаб 1:87. что соответствовало железно¬дорожному масштабу НО. Почти одно¬временно с Roko стала выпускать броне¬технику в масштабе 1:76 фирма Airfix. 1:76 — это железнодорожный масштаб OO. Масштабы 1:87 и 1:76 популярны и сегодня.
Некоторые производители пытались выпускать модели в масштабах 1:48 (железнодорожный масштаб О) и 1:24. однако спроса в то время такие модели не на¬шли. Большинство моделистов стараются выдерживать свои коллекции в одном масштабе, наиболее популярным масштабом является 1:35. Надо сказать, что технология сборки и окраски моделей несильно отличается от масштаба к масштабу.
Один и тот же танк можно приобрести в разных масштабах:
hobby.rudic.ru
Создаем макет легендарного танка Т-34
Вдохновением для создания модели легендарного танка Т-34 послужило, конечно же, приближающийся праздник Победы. А идея зародилась еще в далеком детстве, когда я смотрел фильмы про войну и сооружал себе танки из табуреток. Только теперь, когда пришло время сделать для детей игрушку, мне хочется, чтобы она была максимально похожа на настоящий танк. А для этого понадобятся точные расчеты и построение макета, чтобы быть уверенным, что все задумано правильно.
За основу я взял чертежи, которые нашел в интернете и переработал их в нужный мне масштаб.
Ну вот, собственно, первый день работы.
Я предполагал изготовление будущего танка в нескольких вариантах:
- как театральный реквизит, который можно будет разобрать после представления на основные части и убрать для хранения;
- как игровой комплекс в детском саду или досуговом центре.
В итоге я решил сделать максимально сложный вариант танка. В его основе раскладной короб на подвижных колесах.

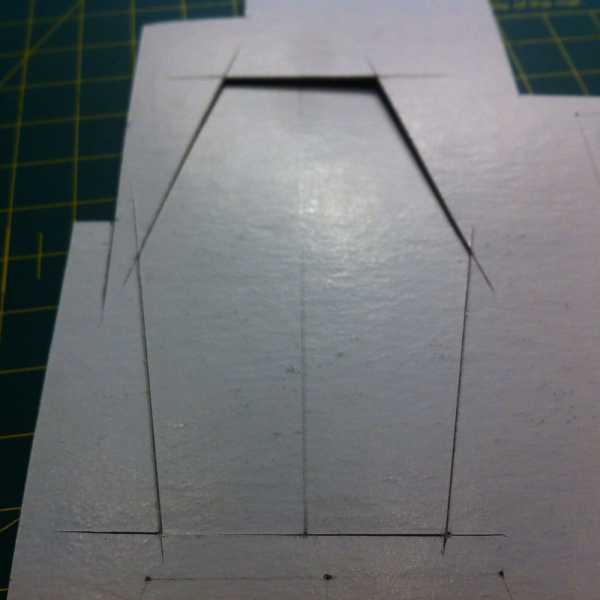

Для точности перенесения чертежа с миллиметровой бумаги на картон я пользуюсь иголкой, которой прокалываю точки на чертеже. Затем соединяю полученные точки карандашом. Хорошо отточенный карандаш точно центруется в полученных углублениях от иголки и линия получается идеальной.
Затем вырезаю детали канцелярским ножом.
Если есть зеркальные детали, то нужно предварительно перевернуть картон обратной стороной, а отметки от иголки потом сделать сквозными. Затем снова перевернуть картон и соединить точки на белой, более видной стороне.

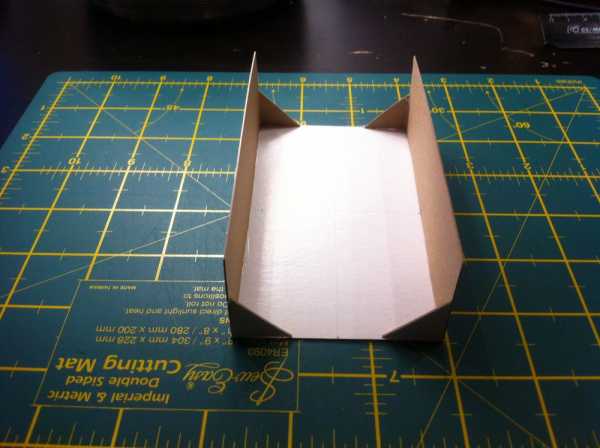

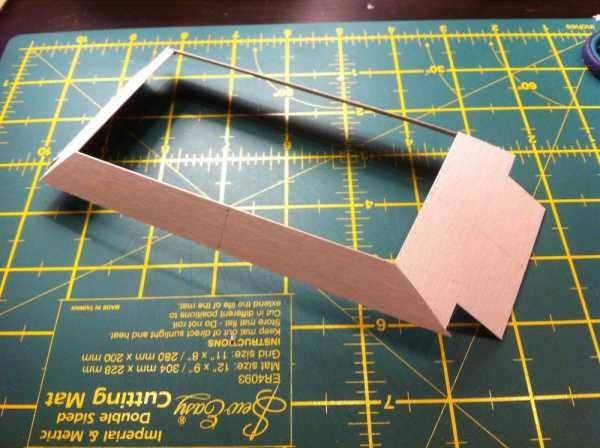

Детали корпуса готовы. Можно клеить.

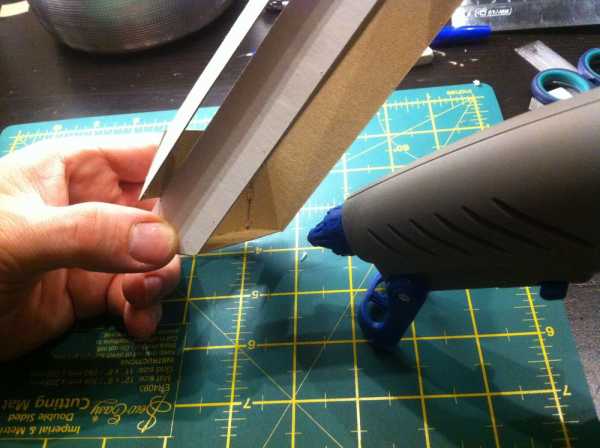

Великолепно с этим справляется клеевой пистолет.: можно просто приложить друг к другу две детали и проклеить сверху как «сваркой». Клей держит детали на «себе», а с обратной стороны следов клея нет.

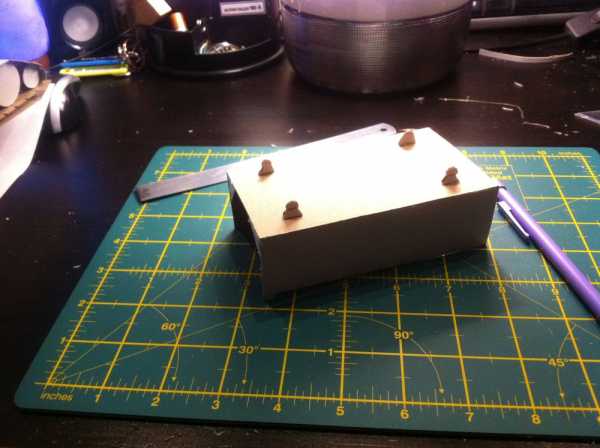

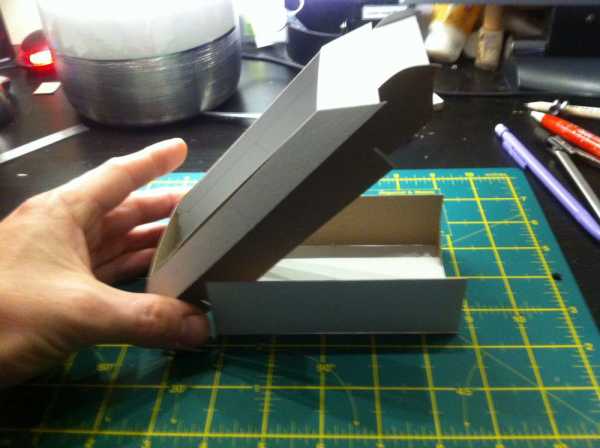

Можно убедиться, что короб с колесиками и корпус танка хорошо стыкуются. Вся сложность этой задумки в том, чтобы корпус танка и раскладного корпуса входили друг в друга и наклонный боковой лист брони не мешал стенкам короба.

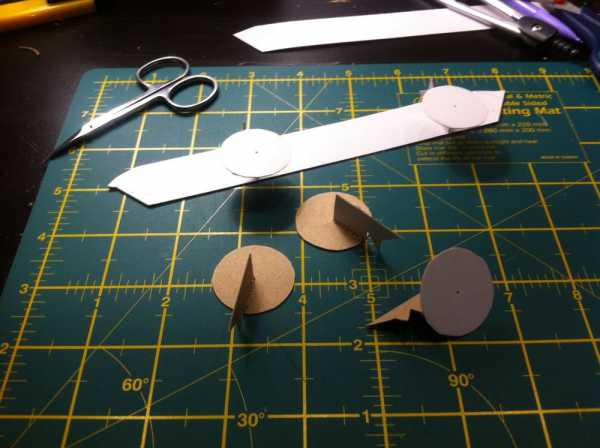

Дальше можно собрать гусеницы. Стойки, на которые будут приклеены катки, одновременно будут нести на себе и наклонную полоску брони, и планку от брызг, и саму гусеницу.
Наносить клей из клеевого пистолета можно прямо на торец деталей. Они хорошо держатся.
Деталь, к которой я приклеил катки, отсутствует в конструкции танка. Мне она нужна для того, чтобы создать фальш-стенку. Именно к ней будет крепится раскладной короб в большой модели.

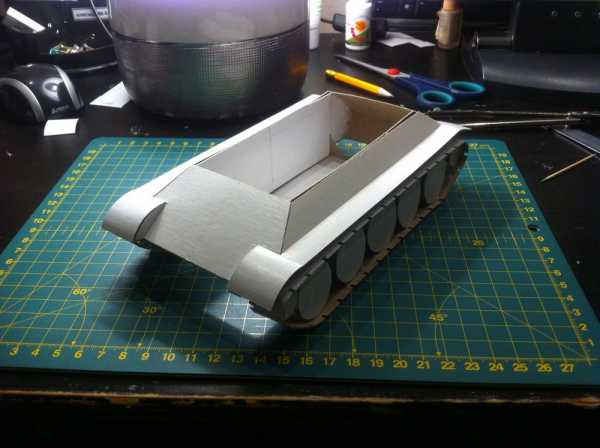

Теперь детали гусениц я приклеиваю к корпусу танка, но только по углам.
Теперь я приступаю к раскройке башни Делаю это по той же схеме: переношу иголкой с чертежа на картон, соединяю линии и отрезаю ножом.
Ну, не без «блинов в коме». Детали которые придется сгибать нужно выкраивать поперек волокон.
Чтобы сделать детали башни немного объемнее, я решил изготовить дополнительные накладки. Они будут создавать иллюзию литья металла. В этих местах башня на настоящем танке скругляется.
И башня стала обретать свой вид. Детали я склеивал изнутри, чтобы с наружи не были видны следы клея. Зато внутри его можно оставлять крупными каплями, так детали отлично держаться друг с другом.
В середине нижней части башни я прорезал отверстие, которое на большой модели будет составлять около 50 см. В него с легкостью может пролезть ребенок. И самое главное — башня сможет вращаться. Для этого я вырезал из картона обруч и узкую полоску, которая задает нужную высоту юбки башни, чтобы башня не опустилась на лист брони я поставил ограничители.
А пока, башне можно предать законченный вид.
Установить на броню и немного пошалить.
Осталось еще кропотливая работа по изготовлению гусениц. Гусеницы будут бутафорными, то есть не будут вращаться. Чтобы они были похожи на настоящие, я прорезал по бокам небольшие выемки на равном расстоянии в 1 см.
Там где гусеница будет стыковаться, я «сварил» ее клеем с обратной стороны. Нахлеста картона нет, и сразу не заметишь место стыковки.
Крылья состоят из трех деталей, которые я тоже приклеил с обратной стороны клеевой «сваркой», от чего они выглядят так, как будто вырезаны из целого куска картона.
Крылья я клеил постепенно. Отгибал, наносил клей и выравнивал. Если клей нанести сразу, то приклеить ровно не получится.
Танк почти готов! В задней части корпуса я оставил прямоугольный люк. Через него в танк сможет залезть ребенок или посидеть на «броне».

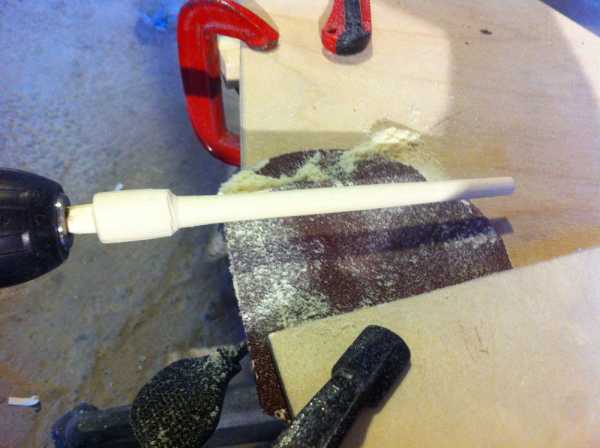

Но еще нужен ствол, который я решил изготовить из рейки. Для этого я предварительно острогал лишнее, затем зажал заготовку в патроне шуруповерта и «довел» на наждачке.
Сначала я сделал это на грубой наждачке, а затем на мелкой. Деталь легко вращается и ее можно удерживать рукой, или зажать рядом фанерку в качестве упора.
И наконец, приклеил дуло к башне.
Не хватает еще люка, который на большом танке будет открываться.
Макет завершен.
Работа над макетом завершена и теперь можно сказать, что все задуманное мной можно будет воплотить при изготовлении «большого» танка из фанеры. Его габариты позволят ребенку комфортно в нем играть и передвигать даже в небольшой комнате, практически развернуть на «пяточке». Я не стал красить макет, пусть он останется белым, а вот большую модель будет ждать покраска в военную зеленку.
www.livemaster.ru
Модель Т-34-85 своими руками из бумаги
Здравствуйте.
Сегодня мы с вами будем делать подарок любому мужчине — танк Т-34.
Подробную информацию о сборке вы можете посмотреть на видео:
Материалы.
- 7 листов бумаги плотностью 180-220 гр. (у меня 220 гр.)
- ножницы, клей, линейка, клеевой пистолет
- Краска любая, черная и зеленая
Файлы для скачивания. Размер модели можно масштабировать!!!
T-34-85.cdr https://cloud.mail.ru/public/LCNn/aopjAkrny
T-34-85.pdf https://cloud.mail.ru/public/Rh6A/EWt6htv2s

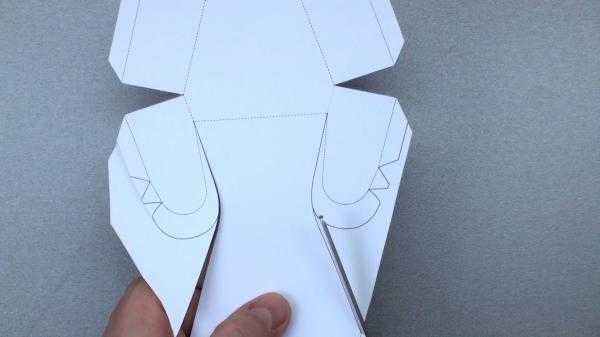

Ну а дальше — вырезаем
Склеиваем
Красим
Собираем
Любуемся
Всем удачи!!!
Написать комментарий
КОММЕНТАРИИ
-
Немного с опозданием, но как мог старался закончить журнал к празднику 9 мая. В выпуске снова интересные модели и кое-что для 1-го мая — праздника труда.
Дмитрий ДА 08.05.2009
-
Автор: Михаил Карнаухов
Видеоролик своего дачного фонтанчика прислал Михаил.Дмитрий ДА 15.02.2010
-
Если вы не можете найти в магазине подходящую вам карандашницу, а очень уж хочется обязательно красивую, то можно очень быстро и просто сделать её самому.
Yuseka 28.10.2009
Ещё самоделки
modelmen.ru
Инструкция для сбора модели танка от ДеАгостини
Пластиковые модели танков появились в конце 50-х годов и с того момента начали приобретать популярность. Выпускались данные модели танков на протяжении всего периода войны и претерпевали различные изменения. В целом, интерес к бронетехнике вызван интересом к истории Второй Мировой Войны. Сейчас имеется все необходимое для моделизма, в каждом специализированном магазине, где возможно найти все необходимое для того, чтобы собрать модель интересующего вас танка или другой бронированной техники. Существуют целые клубы, которые занимаются танковым моделизмом, на них обучают, показывают, как собирать модели различных видов техники. Как это сделать и что для этого нужно вы сможете найти на нашем сайте, для ознакомления по сборке можете прочесть эту статью.
Как собрать модель танка?
Шаг 1. Выбираем и покупаем модель для сборки
Предлагаем следующие варианты:
Сборная модель танка Т-72, который выпускается в формате «Журнала» по подписке (здесь 1-10 выпуски, а здесь полный комплект выпусков 1-30), вам будут приходить детали в посылке. В комплекте: инструкция, журнал с историей и иллюстрациями, детали (в отдельном пакете) и различные бонусы от компании ДеАгостини.
Шаг 2. Подбираем инструмент и расходные материалы
Для сборки вам понадобится:
- — Набор деталей для сборки
- — Острый нож
- — Наждачная бумага
- — Надфили
- — Скотч
- — Клей модельный
- — Клей ПВА
- — Кисточки для клея и краски
- — Аэрограф
- — Акриловые краски
Что делать дальше?
Мы уже купили детали для сборки танка, затем перейдем к выбору ножа, он должен быть, остро заточен и быть небольшого размера для вашего удобства. Наждачную бумагу достаточно взять размера «0» (см. «нулёвка») и «1», также потребуются надфили различных размеров. У вас возникает вопрос, а какой клей лучше купить? Вам потребуется как модельный, так и ПВА клей, при сборке вам будут необходимы оба этих клея. Кисточки для клея и краски также необходимо приобрести разных размеров от маленьких до средних, все кисточки желательно приобрести одной фирмы (но это не критично). Краски советуем приобретать акриловые т.к. они наиболее плотно и достаточно хорошо ложатся на поверхность танка. Подбирать цвета можно на глаз или с использованием кодов цвета (но как правило, для начинающих, достаточно на глаз).
Как делать модель танка?
Главное правило моделиста: «Не лениться и прочитать инструкцию до сборки».
Сначала вам потребуется отделить детали с литника (то к чему крепятся детали в упаковке), затем мы можем приступить к сборке непосредственно самой модели. Сборка начнется со сборки ванны корпуса, которая состоит из бортов, верхнего и нижнего основания. После сборки ванны вам потребуется закрепить все рычаги подвески и балансиры. Возникает вопрос, как склеить эти детали? Склейка производиться следующим образом: На каждую деталь кисточкой ровным слоем наносится клей и приклеивается к ванне. Пока сохнет Ванна корпуса, мы приступим к склейке башни корпуса. Башня состоит из самого основания и пушки, поэтому нам достаточно склеить эти две детали, после чего можно приступать к покраске.
Как раскрасить модель танка?
Детали перед покраской следует очистить и обезжирить, сделать это можно обычным спиртом (но мы рекомендуем «Уайт Спирит»). Далее наноситься тонким слоем краска. Перед покраской откройте инструкцию или вкладыши с моделью, где будет цветная фотография или репродукция в цвете. Используйте кисточки различной толщины для подчеркивания некоторых элементов танка, т.е. для маленьких участков или высокой детализации – тонкий ворс, а для сплошных или крупных частей – с широким ворсом. Кисточек у нас достаточное количество, поэтому не бойтесь брать новую кисть, если вам нужно сменить цвет. После окраски ваша модель готова вы можете наслаждаться проделанной работой.
Совет: обязательно чистите кисти после завершения этапа покраски. Т.к. засохшая краска будем мешать красить (можете например отмачивать в стакане с водой).
На нашем сайте вы можете найти интересующие вас модели, также если у вас в процессе сборки возникли какие либо вопросы, то вы всегда можете найти у нас инструкции по сборке и покраске, недостающий или нужный вам инструмент вы также можете найти на нашем сайте. У нас есть все необходимое для сборки танка или какой-либо другой модели. Также наш сайт предлагает сборные модели танка серии Т-72, сборка которого доставить вам массу удовольствия.
Посмотрите каталог изделий для моделизма (танки, самолеты, корабли, поезда и автомобили) в разделе «Моделизм».
www.deagoshop.ru
Танк Т-34 из бумаги — схемы для склеивания
Привет всем любителям склеивать модели танков из бумаги! Сегодня мы предлагаем сделать бумажную модель легендарного танка Советской армии времен Второй мировой войны – Т-34. Сделать танк Т-34 из бумаги будет не сложней, чем модели танков ранее опубликованных: «Танк Тигр из бумаги», «Танк Т-90 из бумаги».
Танк Т-34, благодаря продемонстрированным во время испытаний высоким боевым и техническим характеристикам, был принят на вооружение Красной армии в конце 1939 года. Весной 1940 года в качестве одного из испытаний был совершен пробег двух опытных образцов танка Т-34 из Харькова в Москву и обратно. Во время поездки танк подтвердил свои высокие технические качества. После этого испытания было принято решение о производстве Т-34 на основных крупных предприятиях СССР.
Склеиваем танк Т-34 из бумаги
Для создания бумажной модели танка вам потребуется напечатать схемы деталей танка, вырезать их и склеить.
Советы по изготовлению модели танка
- Для печати схем подойдет любой принтер, т.к. черно-белые детали танка вполне можно покрасить красками.
- Используйте для печати крупных деталей танка тонкий картон или фотобумагу.
- Для мелких деталей можете использовать обычную офисную бумагу.
- Для создания ровных изгибов приложите линейку к линии изгиба и проведите по ней обратной стороной ножниц или непишушей ручкой.
- Для вырезания детали танка используйте ножницы и канцелярский нож.
- Вырезать и склеивать детали желательно последовательно, переходя от одной склеенной детали к склеиванию следующей.
- Если деталь имеет внутреннюю окружность, то ее следует вырезать в первую очередь, а затем уже саму деталь.
- Для склеивания деталей танка используйте прозрачный акриловый клей «Момент» или любой другой его аналог.
- Перед склеиванием следует закрасить торцы детали, это улучшит внешний вид модели.
- Во время склеивания танка придерживайтесь инструкции

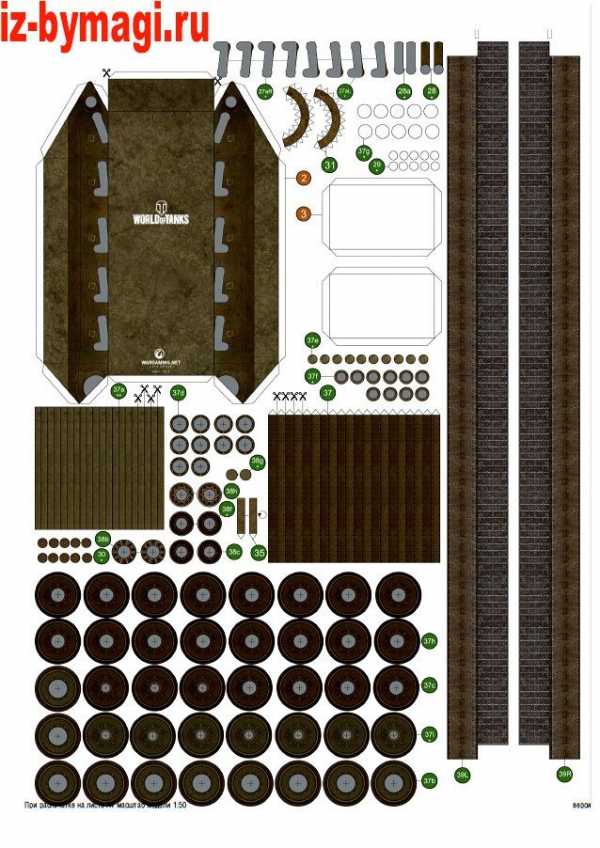

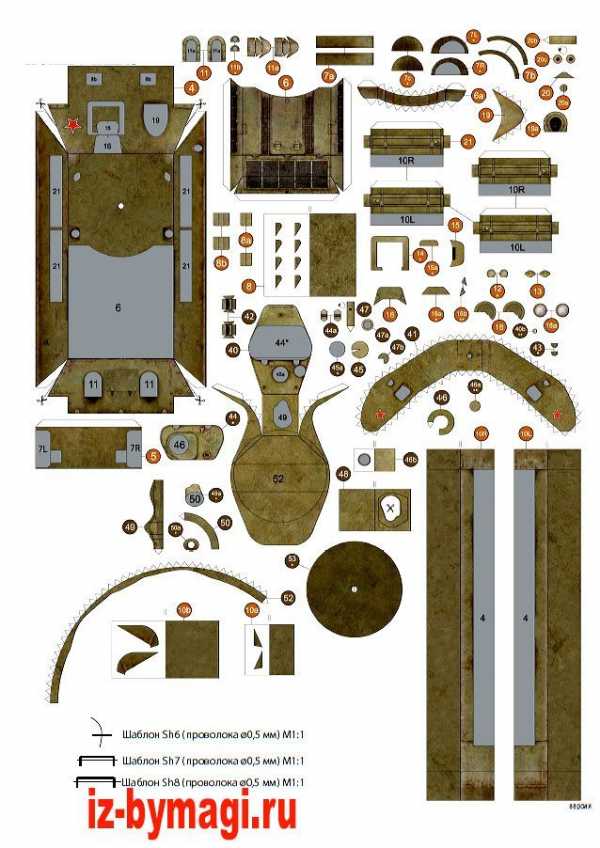

Схемы деталей танка Т-34 из бумаги
Схемы деталей танка Т-34 из бумаги №1 Схемы деталей танка Т-34 из бумаги №2 Схемы деталей танка Т-34 из бумаги №3 Схемы деталей танка Т-34 из бумаги №4 Схемы деталей танка Т-34 из бумаги №5Инструкции по склеиванию танка Т-34

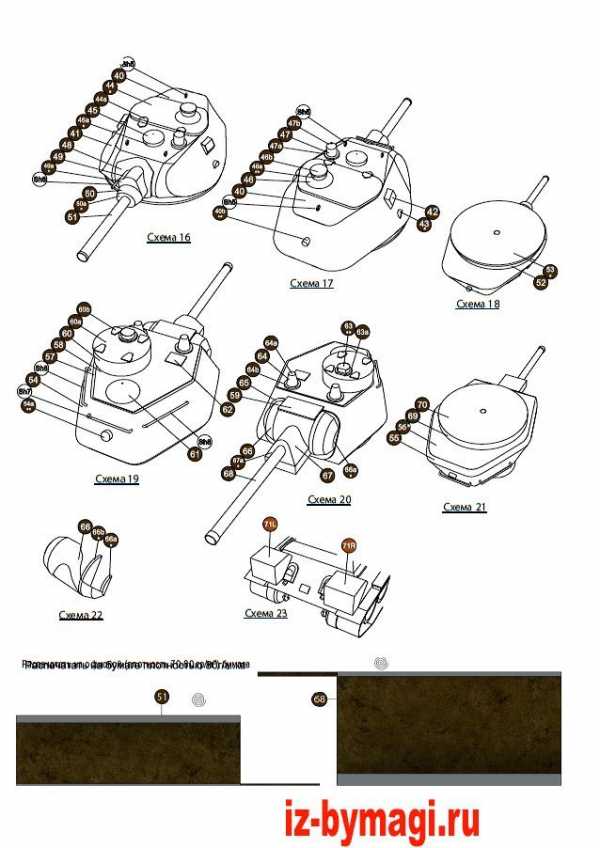

Инструкция по склеиванию танка Т-34 из бумаги Инструкция по склеиванию танка Т-34 из бумаги Инструкция по склеиванию танка Т-34 из бумаги
Данные схемы танка Т-34 разработаны WorldOfPaperTanks.com
Как, вы еще не склеили? Ну, это зря…
Будем благодарны, если воспользуетесь социальными кнопочками!
iz-bymagi.ru
10 танков второй мировой войны из бумаги -схемы для склеивания
Привет всем любителям склеивать танки из бумаги! Предлагаем вашему вниманию схемы деталей 10 простых (среднего уровня сложности) моделей танков второй мировой войны из бумаги. Склеив целую коллекция бумажных танков, вы сможете устраивать мини танковые сражения у себя в комнате.
Советы по склеиванию танков из бумаги
- Схемы танков желательно распечатать на цветном принтере, потому что черно белыми они будут смотреться хуже (только танк серого цвета Тигр Vl можно будет распечатать на обычном принтере).
- Для распечатывания деталей танков используйте обычную офисную бумагу формата А-4.
- Для вырезания деталей подойдут острые ножницы (лучше использовать длинные для вырезания крупных ровных деталей и маникюрные – для мелких сложных деталей).
- С учетом того, что схемы будут на тонких листах офисной бумаги, то для склеивания подойдет клей ПВА или сухой клей-карандаш.
- Изгибы деталей делайте при помощи линейки, которую следует приложить к месту изгиба и провести обратной стороной ножниц. Место изгиба станет вдавленным и легко согнется ровно вдоль линии изгиба.

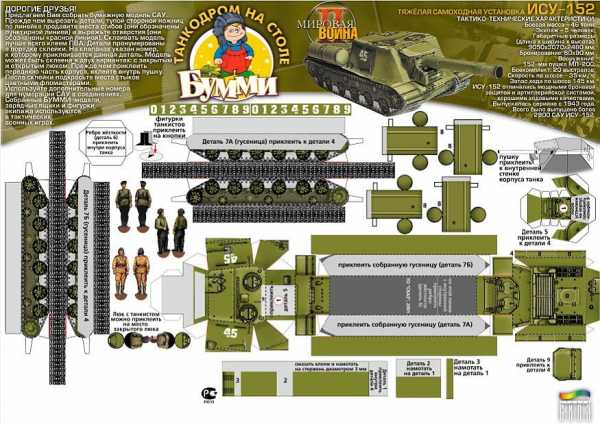

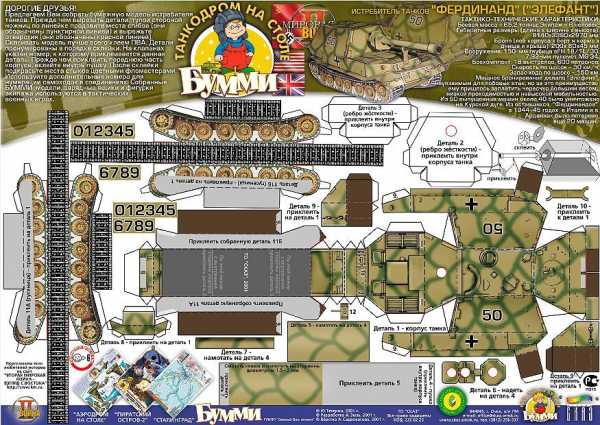

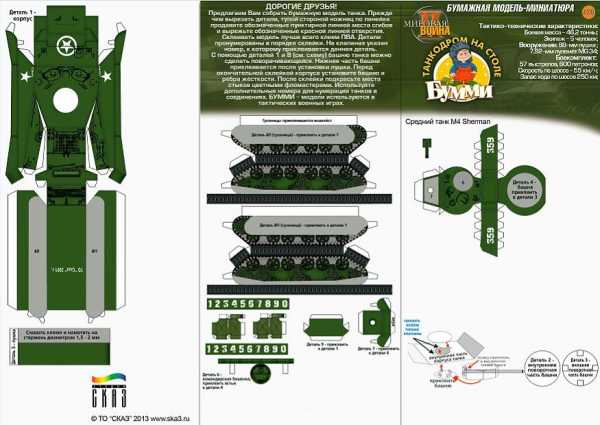

Схемы 10 танков из бумаги
Танк Элефант из бумаги Танк ИСУ — 152 из бумаги Танк КВ-1 из бумаги Немецкий танк Пантера Модель танка Пантера V из бумаги Схемы танка Шерман из бумаги Немецкий средний танк Самоходная пушка СУ 100 из бумаги Танк Тигр ll из бумаги Танк Тигр Vl из бумагиИнструкция по склеиванию танков
Все детали на схемах подписаны и пронумерованы, поэтому пользуйтесь подсказками на распечатанном листе с деталями бумажной модели танка.
Ничего сложного в склеивании данной коллекции танков Второй Мировой войны нет. Главное предварительно внимательно изучить схемы танков и прочитать на листе подсказки.
Склеивайте другие модели:
- Солдатик из бумаги
- Бронеавтомобиль «Барракуда» из бумаги
- Бронетранспортер Буффало из бумаги
- Валли из бумаги
- Машинки из бумаги – спортивный Астон Мартин DBR-9
- Джип из бумаги
- BMW м3 GTR из бумаги
Будем благодарны, если поделитесь статьей в социальных сетях!
iz-bymagi.ru
Модель танка КВ-2 масштаб 1:25
На сегодняшний день все более популярной среди молодежи становится тема танков, много компьютерных игр посвящено этой теме. Так же танки любимы и среди моделистов, свои модели они собирают из плотного картона и склеивают все клеем ПВА.К примеру вот автор собрал и склеил макет танка времен Великой Отечественной, выпускавшегося на заводе имени Кирова и носящего название КВ-2. Танк назван в честь героя Гражданской Войны Климента Ворошилова, цифра 2 вторую модель в семействе танков КВ.
Заготовки были распечатаны на принтере, вырезаны и склеены. Давайте рассмотрим как автор собирал модель.
Материал
1. распечатанные заготовки
2. плотный картон
3. бумага
4. клей ПВА
5. стальная проволока
6. краска
Скачать шаблон танка КВ-2
Инструменты
1. канцелярский нож
2. кисть
3. линейка
4. ножницы
Процесс изготовления модели танка КВ-2 в масштабе 1:25
Танк КВ-2 создавался для нужд Рабоче Крестьянской Красной Армии в борьбе с фортификацией на линии Монергейма во время Советско-Финской компании 1939-1940 г. Тяжелый танк прорыва, именно так следует называть данную машину. Оснащался танк 152 мм танковой гаубицей, в боекомплект в основном входили фугасные и бетоннобойные снаряды раздельного заряжания. Выпускался вплоть до начала 1941 года, принимал непосредственное участие в боях, но к концу 41 года практически все танки были утеряны.
И так для изготовления модели данного танка автор воспользовался готовыми шаблонами и распечатал из на принтере.
Далее автор вырезает заготовки из бумаги, при помощи ножниц и канцелярского ножа.Затем мастер вырезает траки и соединяет их в единую гусеницу.После вырезается и склеивается корпус танка.Устанавливаются торсионные рычаги и опорные катки.Примеряется гусеница.Изготавливается башня танка.Сделана и установлена пушка.Задний люк башни танка, предназначен для загрузки снарядов в боеукладку.
Изготовлена командирская башенка.Закреплено знамя Победы.Примеряются и устанавливаются гусеницы.
Из стальной проволоки сделан трос. Так же автор смастерил канистры, которые будут установлены на броню танка.И вот что в итоге получается.Затем автор вынес свою модель на улицу и сфотографировал танк на природе. Вот такая точная копия в масштабе 1:25 получилась у нашего автора, чему он очень рад. Полученную модель можно раскрасить в защитный цвет и сделать надписи «За Родину!» или «За Сталина!»
На этом заканчиваю статью. Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!
